平台管理

计算设施

集群

概述

集群：一组物理机（计算节点）的逻辑集合。在数据中心中，一个集群一般对应了一个机架。

规划集群时，需注意：

集群内所有物理机须拥有相同的操作系统。
集群内所有物理机须拥有相同的网络配置。
集群内所有物理机须能够访问相同的主存储。
集群需加载主存储、二层网络后，才可提供虚拟机服务。
集群的规模，也就是每个集群中可以包含物理机的最大数量，没有限制。

说明: 所有二层网络会自动加载到所有集群。

以下对集群与各个资源之间的关系进行说明。

集群 | 主存储

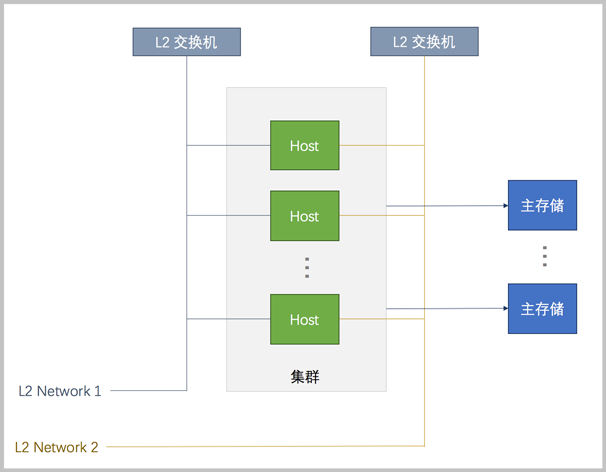

集群中可以加载或卸载主存储。集群和主存储之间的结构关系如图 1所示：

说明:

主存储加载到集群时需注意：

一个集群可以加载多个主存储。

目前支持的同类型主存储场景如下：

一个集群可以加载一个或多个本地主存储。
一个集群可以加载一个或多个NFS主存储。
一个集群可以加载一个或多个Shared Block主存储。
一个集群只能加载一个Ceph主存储。

目前支持的组合类型主存储场景如下：

一个集群可以加载一个本地主存储和一个NFS主存储。
一个集群可以加载多个本地主存储和多个Shared Block主存储。
一个集群可以加载一个Ceph主存储和最多三个本地存储。
一个集群可以加载一个Ceph主存储和一个Shared Block主存储。
一个集群可以加载一个Ceph主存储和多个Shared Block主存储。
一个集群可以加载多个NFS主存储和多个Shared Block主存储。

主存储与集群的依赖关系如表 1所示：

表 1. 主存储与集群关系
主存储	集群
Local Storage	支持加载一个或多个本地存储
NFS	支持加载一个或多个NFS
Shared Block	支持加载一个或多个Shared Block
Ceph	是加载到集群的Ceph，有且仅有一个
Local Storage + NFS	支持加载1个Local Storage + 1个NFS
Local Storage + Shared Block	支持加载多个Local Storage + 多个Shared Block
Ceph + LocalStorage	支持加载1个Ceph + 最多3个LocalStorage
Ceph + Shared Block	支持加载1个Ceph + 1个Shared Block 支持加载1个Ceph + 多个Shared Block
NFS + Shared Block	支持加载多个NFS + 多个Shared Block

集群加载多个本地存储时，务必在添加物理机以及添加主存储之前，提前在物理机对应URL上做好分区，确保每个本地存储部署在独占的逻辑卷或物理磁盘上。
主存储可以被所在集群中的所有物理机访问。
如果数据中心的网络拓扑发生改变导致主存储不能被集群中的物理机继续访问，主存储可以从集群卸载。

集群 | 镜像服务器

集群与镜像服务器没有直接依赖关系。

集群中所加载的主存储和镜像服务器具有相关性，如表 2所示：

表 2. 主存储与镜像服务器的关系
PS\BS	ImageStore	Ceph
Local Storage	○	×
NFS	○	×
Ceph	○	○
Shared Block	○	×

当主存储为LocalStorage、NFS类型时，镜像服务器的默认类型为ImageStore。
当主存储为NFS类型时，可将相应共享目录手动加载到相应镜像服务器的本地目录上，从而使主存储和镜像服务器均能使用网络共享存储方式。
当主存储为Ceph类型时，镜像服务器可以使用同一个Ceph集群作为镜像服务器，也可以使用ImageStore类型的镜像服务器。
当主存储为Shared Block类型时，镜像服务器的默认类型为ImageStore。
当主存储为AliyunNAS类型时，镜像服务器的默认ImageStore。
当主存储为AliyunEBS类型时，镜像服务器的默认类型为AliyunEBS。

创建集群

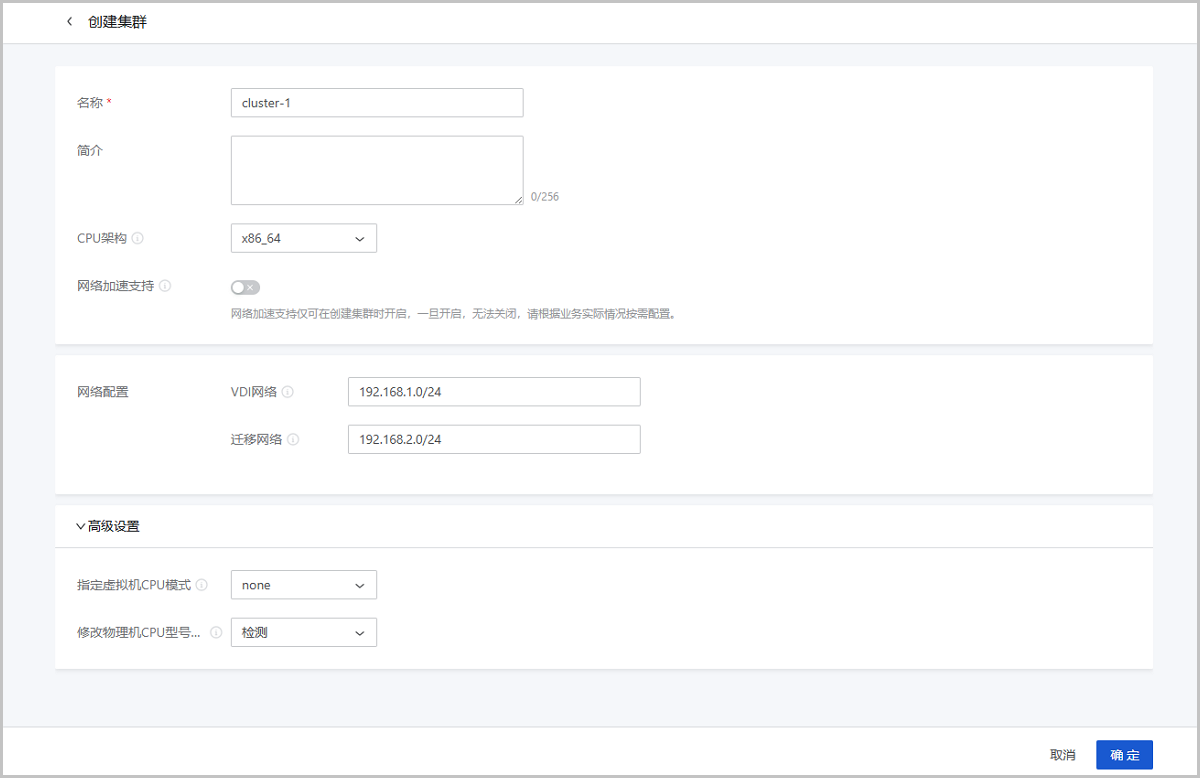

在ZStack Cube 双引擎版主菜单，点击平台管理 > 计算设施 > 集群，进入集群界面。点击创建集群，弹出创建集群界面。

可参考以下示例输入相应内容：

名称：设置集群名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
简介：可选项，备注相关信息
CPU架构：设置集群内物理机的CPU架构，包括：x86_64、aarch64
说明:
- 若留空则在添加第一台物理机时指定为物理机的CPU架构。
- CPU架构一旦设置，无法修改，请按照实际情况进行设置。
网络加速支持：默认关闭，开启后仅用于标识集群是否支持网络加速
说明:
- 集群开启网络加速支持后，需同时确保集群关联的二层网络使用SR-IOV或智能网卡加速模式。
  - 若二层网络使用SR-IOV加速模式，请确保二层网络使用的物理网卡已进行SR-IOV切割，才能实现网络加速效果。
  - 若二层网络使用智能网卡加速模式，请确保集群内所有物理机含有指定型号的智能网卡，才能实现网络加速效果。
- 网络加速支持仅可在创建集群时开启。一旦开启，无法关闭，请根据业务实际情况按需配置。
网络配置：为集群配置专用的业务场景网络
- VDI网络：可选项，VDI场景单独使用的网络，需填写VDI网络CIDR
  - 若用户已部署VDI场景单独使用的网络，可直接将其添加到平台。
  - 使用单独的VDI网络，可避免网络拥塞，提高传输效率。
  - 若不设置，VDI将默认使用管理网络。
- 迁移网络：可选项，迁移虚拟机单独使用的网络，需填写迁移网络CIDR
  - 若用户已部署迁移虚拟机单独使用的网络，可直接将其添加到平台。
  - 使用单独的迁移网络，可避免网络拥塞，提高传输效率。
  - 若不设置，迁移虚拟机将默认使用管理网络。

高级设置：为集群配置高级参数。

指定虚拟机CPU型号：可选项，指定集群内虚拟机CPU型号

集群CPU架构	集群内虚拟机CPU型号	全局设置虚拟机CPU模式	说明	注意
x86_64	使用全局设置（默认）当前集群内虚拟机CPU型号由全局设置虚拟机CPU模式决定。	none（默认）	平台全局范围内虚拟机CPU型号由QEMU模拟而成，较小范围内继承所在物理机CPU的特性，迁移场景时推荐设置该模式。	host-passthrough模式支持虚拟机嵌套虚拟化，但该模式可能导致虚拟机在不同型号CPU的物理机之间迁移失败，还可能导致从虚拟机内部和从虚拟机所在物理机查看虚拟机CPU使用率数值不一致。 Hygon_Customized 仅为平台兼容较老系统自定义的 CPU 型号，真实并不存在该 CPU型号。若虚拟机已单独设置CPU模式，此集群设置将不对该虚拟机生效。若集群已指定虚拟机CPU型号，全局设置虚拟机CPU模式将不对该集群生效。修改CPU模式后，必须重启虚拟机生效。
		host-model	平台全局范围内虚拟机CPU型号与物理机CPU型号接近或一致，例如：都显示为Haswell Intel CPU。相比none模式，该模式下，虚拟机可继承所在物理机CPU较多特性，可用于迁移场景。
		host-passthrough	平台全局范围内虚拟机CPU型号与所在物理机CPU型号一致。同时，虚拟机CPU特性与物理机CPU特性一致，例如：都支持扩展页表、大页内存以及虚拟化等。相比none、host-model和自定义模式，该模式继承的物理机CPU特性最多，适用于对虚拟机功能有较高要求的业务场景。
		自定义（某一特定CPU型号）	平台全局范围内虚拟机将配置为该CPU型号。自定义CPU型号后，虚拟机可能具备与之前自定义型号不同的CPU特性。
	none	N/A	当前集群内虚拟机CPU型号由QEMU模拟而成，较小范围内继承所在物理机CPU的特性，迁移场景时推荐设置该模式。
	host-model	N/A	当前集群内虚拟机CPU型号与物理机CPU型号接近或一致，例如：都显示为Haswell Intel CPU。相比none模式，该模式下，虚拟机可继承所在物理机CPU较多特性，可用于迁移场景。
	host-passthrough	N/A	当前集群内虚拟机CPU型号与所在物理机CPU型号一致。同时，虚拟机CPU特性与物理机CPU特性一致，例如：都支持扩展页表、大页内存以及虚拟化等。相比none、host-model和自定义模式，该模式继承的物理机CPU特性最多，适用于对虚拟机功能有较高要求的业务场景。
	自定义（某一特定CPU型号）	N/A	当前集群内虚拟机将配置为该CPU型号。自定义CPU型号后，虚拟机可能具备与之前自定义型号不同的CPU特性。
aarch64·	host-passthrough（默认）	N/A	当前集群内虚拟机CPU型号与所在物理机CPU型号一致。同时，虚拟机CPU特性与物理机CPU特性一致。相比host-model和自定义模式，该模式继承的物理机CPU特性最多，适用于对虚拟机功能有较高要求的业务场景。
	host-model	N/A	当前集群内虚拟机CPU型号与物理机CPU型号接近或一致。该模式下，虚拟机可继承所在物理机CPU较多特性，可用于迁移场景。
	自定义（某一特定CPU型号）	N/A	当前集群内虚拟机将配置为该CPU型号。自定义CPU型号后，虚拟机可能具备与之前自定义型号不同的CPU特性。
mips64el	某一特定CPU型号	N/A	当前集群内虚拟机将统一配置为该CPU型号。
loongarch64	某一特定CPU型号	N/A	当前集群内虚拟机将统一配置为该CPU型号。

物理机CPU型号设置：可选项，设置集群内物理机CPU型号检测机制

集群内物理机CPU型号检测机制	全局设置物理机CPU型号检测	说明	注意
使用全局设置（默认）集群内物理机CPU型号由全局设置物理机CPU型号检测决定。	false（默认）	平台全局范围内，热迁移虚拟机或添加物理机时，系统将不检测源/目标物理机CPU型号的一致性。	集群内物理机CPU型号的统一，从前提上能确保虚拟机迁移成功的可能性。
使用全局设置（默认）集群内物理机CPU型号由全局设置物理机CPU型号检测决定。	true	平台全局范围内，热迁移虚拟机或添加物理机时，系统将检测源/目标物理机CPU型号的一致性，若不一致，则不允许热迁移虚拟机或添加物理机操作。
检查	N/A	热迁移虚拟机或添加物理机时，系统将检查源物理机与当前集群内物理机CPU型号的一致性，若不一致，则不允许热迁移虚拟机或添加物理机操作。
不检查	N/A	热迁移虚拟机或添加物理机时，系统将不检查源物理机与当前集群内物理机CPU型号的一致性。
