应用场景

IPv4+IPv6 双栈

IPv4+IPv6双栈即一个网卡同时拥有IPv4和IPv6两个地址，兼顾IPv4和IPv6的优点。使用IPv4+IPv6 双栈，分别实现不同的业务场景。

假定客户环境如下：

IPv4类型网络

表 1. IPv4类型网络配置信息
扁平网络	配置信息
网卡	em1
VLAN ID	2002
IP地址段	192.168.2.2~192.168.2.254
子网掩码	255.255.255.0
网关	192.168.2.1
DHCP服务IP	192.168.2.3
DNS	223.5.5.5

IPv6网络段

表 2. IPv6网络段配置信息
扁平网络	配置信息
IP地址段	234e:0:4568::2~234e:0:4568:0:ffff:ffff:ffff:ffff
前缀长度	64
网关	234e:0:4568::1
DHCP服务IP	234e:0:4568::3
DNS	240c::6644

IPv4+IPv6双栈使用流程如下：

搭建IPv4网络环境。
添加IPv6类型的网络段。
添加IPv6类型的DNS。
使用双栈网络创建云主机。
获取云主机IPv6地址。
验证网络连通性。

搭建IPv4网络环境

根据表 1规划，搭建一套IPv4类型的扁平网络。假定创建后的网络为：L3-扁平网络。此时，该网络为IPv4类型。
说明: 也可先搭建IPv6类型的扁平网络，再添加IPv4类型的网络段。
添加IPv6类型的网络段
为已有IPv4网络，添加IPv6类型的网络段，组成IPv4+IPv6双栈网络。
在扁平网络界面，点击该网络进入详情页，点击网络段，在网络段子页面添加IPv6网络段，可参考以下示例输入相应内容：
- 网络段方法：支持IP范围和CIDR，本章节以IP范围为例
  说明: IPv6支持IP范围和CIDR方式输入IP地址，支持以下几种输入规范：

  冒分十六进制表示法：格式为X:X:X:X:X:X:X:X，其中每个X表示地址中的16b，以十六进制表示，例如：3456:0:3636:0:ffff:ffff:ffff:ffff。

  0位压缩表示法：若IPv6地址中间包含很长的一段0，可以把连续的一段0压缩为“::”。但为保证地址解析的唯一性，地址中”::”只能出现一次，例如：3456:0:5858::2。

  CIDR表示法：格式为X:X:X:X:X:X:X:X/N，其中N代表前缀长度。
- 分配IP模式：选择Stateful-DHCP
  说明: IPv6支持以下几种分配IP方式：

  Stateful-DHCP（默认）：有状态地址DHCP配置，接口地址以及其他参数全部通过DHCP协议配置。IP范围方式仅支持此分配模式。

  Stateless-DHCP：无状态地址DHCP配置，接口地址通过路由通告的前缀和接口Mac地址自动推导出来，其他参数通过DHCP协议配置。

  SLAAC：状态地址自动配置，接口地址通过路由通告的前缀自动推导出来，其他参数也附带在路由通告中。
- 起始IP：设置起始IP，例如：234e:0:4568::2
- 结束IP：设置结束IP，例如：234e:0:4568:0:ffff:ffff:ffff:ffff
- 前缀长度：设置IP前缀长度，范围64~126，例如：64
- 网关：设置网关，例如：234e:0:4568::1
- DHCP服务IP：可选项，设置DHCP服务IP，例如：234e:0:4568::3
  说明:

  若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

  若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

  DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

  起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

  若留空不填，将由系统在添加的IP范围内随机指定。

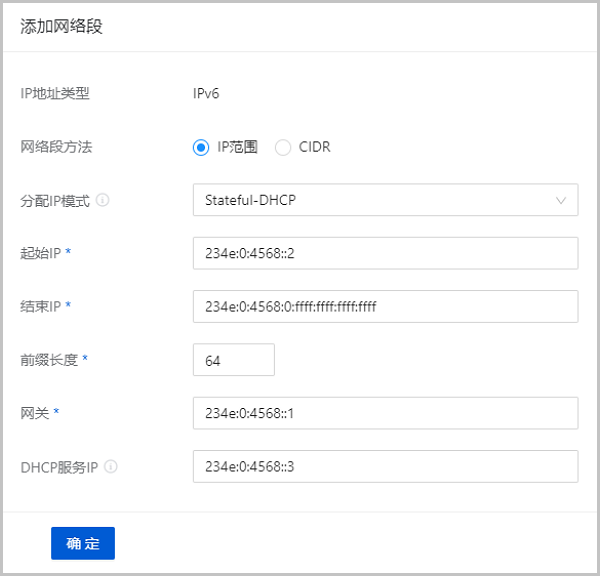

如图 1所示，此时，该网络变成IPv4+IPv6双栈网络。
图 1. 添加IPv6网络段
添加IPv6类型的DNS
在该网络详情页的DNS子页面，点击添加DNS按钮，可参考以下示例输入相应内容：
- 网络地址类型：选择IPv6
- DNS：输入IPv6类型的DNS，例如：240c::6644
如图 2所示：

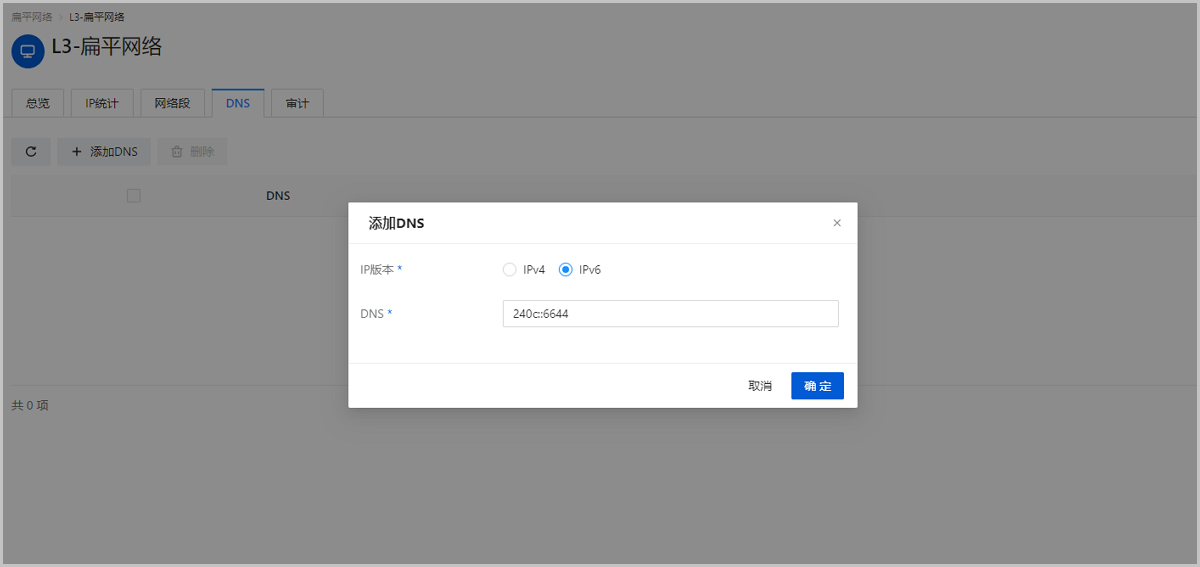

图 2. 添加IPv6类型DNS
使用双栈网络创建云主机
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 云主机，进入云主机界面，点击创建云主机，在弹出的创建云主机界面，可参考以下示例输入相应内容：
- 名称：设置云主机名称，例如：VM-双栈
- 简介：可选项，可留空不填
- 数量：输入2
- 计算规格：选择云主机计算规格
- 镜像：选择云主机镜像
- 网络：选择IPv4+IPv6类型的三层网络
点击确定按钮，创建两个双栈云主机（VM-双栈-1和VM-双栈-2）。
获取云主机IPv6地址
ZStack Cloud默认为IPv4网络自动获取IP，但IPv6网络需要手动获取IP地址。分别打开两台云主机控制台，执行如下命令获取IP地址：
```
-bash-4.2# dhclient -6 eth0  # eth0表示网卡名称
```
说明: FE80开头的地址为链路本地地址，并非预期的地址。
如图 3所示：

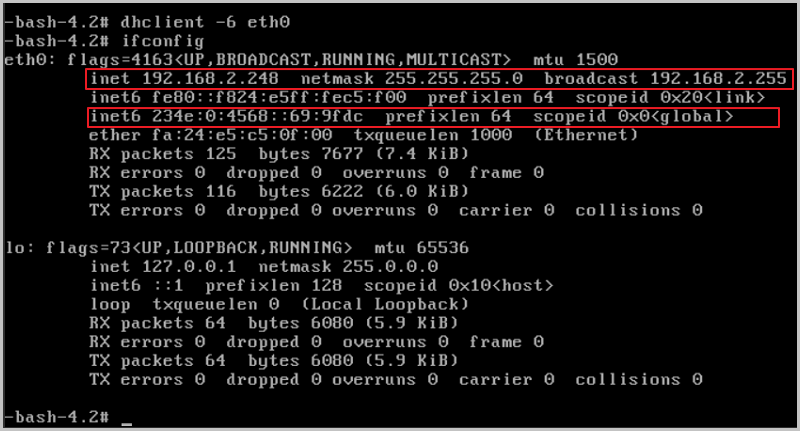

图 3. 获取IPv6地址

本场景获取到的IP地址如下（ifconfig命令查找获取）：
- VM-双栈-1 IPv4地址：192.168.2.248
- VM-双栈-1 IPv6地址：234e:0:4568::69:9fdc
- VM-双栈-2 IPv4地址：192.168.2.183
- VM-双栈-2 IPv6地址：234e:0:4568::23:c59b
验证网络连通性
预期结果：
- 登录VM-双栈-1，分别用IPv4和IPv6地址，能够ping通VM-双栈-2。
- 登录VM-双栈-2，分别用IPv4和IPv6地址，能够ping通VM-双栈-1。
验证网络连通性：登录VM-双栈-1，分别用IPv4和IPv6地址，检查是否能够ping通VM-双栈-2，如图 4所示：

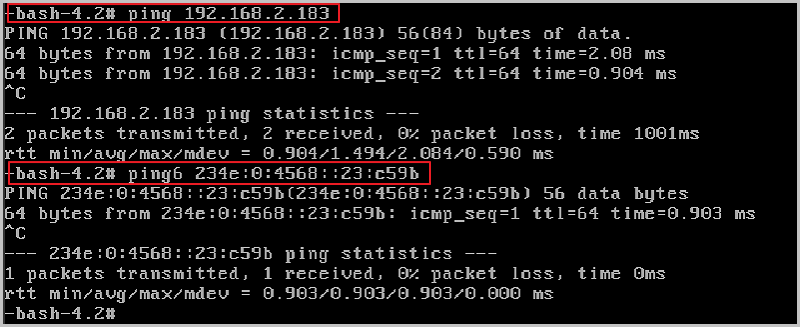

图 4. 验证网络连通性

同理，登录VM-双栈-2，分别用IPv4和IPv6地址，能够ping通VM-双栈-1。

至此，扁平网络IPv4+IPv6 双栈的使用方法介绍完毕。

负载均衡

场景设定：在扁平网络场景下，假定用户的应用访问量很高，希望采用性能独享型负载均衡服务将流量分发到一组后端服务器上，从而提高业务的服务能力。由于业务需要，流量需按不同权重分发到不同的后端服务器。假定用户已满足以下条件：

用户已部署一套最新的ZStack Cloud私有云环境。
用户已部署扁平网络、管理网络。
用户已创建3台业务云主机。

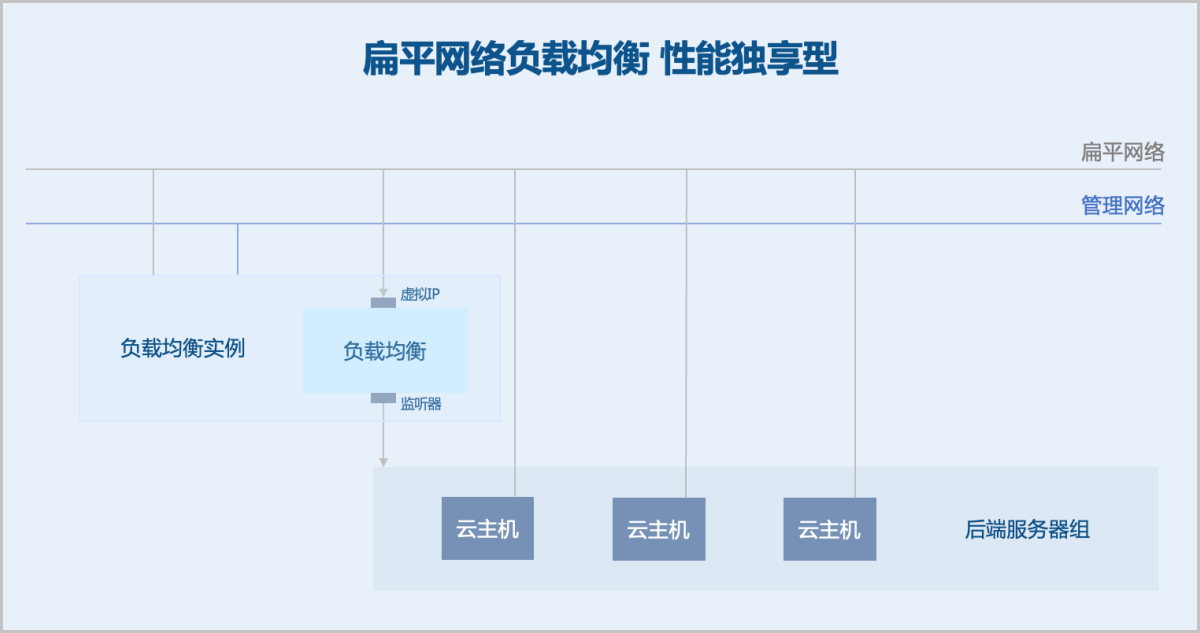

场景拓扑如图 1所示：

具体实践流程如下：

添加性能独享型负载均衡镜像。
创建负载均衡实例规格。
创建性能独享型负载均衡。
创建监听器。
添加后端服务器，并设置后端服务器权重。
场景验证。

添加性能独享型负载均衡镜像。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器镜像，进入路由器镜像界面，点击添加路由器镜像，弹出添加路由器镜像界面。
可参考以下示例输入相应内容：
- 名称：设置镜像名称
- 简介：可选项，备注相关信息
- 镜像功能：选择镜像用于何种功能场景，本场景选择性能独享型负载均衡
- 镜像服务器：选择镜像服务器，用于存放镜像
- 镜像路径：选择添加镜像的方式，本场景采用指定的URL路径添加镜像
  说明:
  ZStack Cloud提供专用的性能独享型负载均衡镜像（KVM）供用户使用，可直接从官网获取该镜像下载地址。

  软件名称：ZStack-SLB-4.8.0.qcow2

  下载地址：点击这里
如图 2所示：

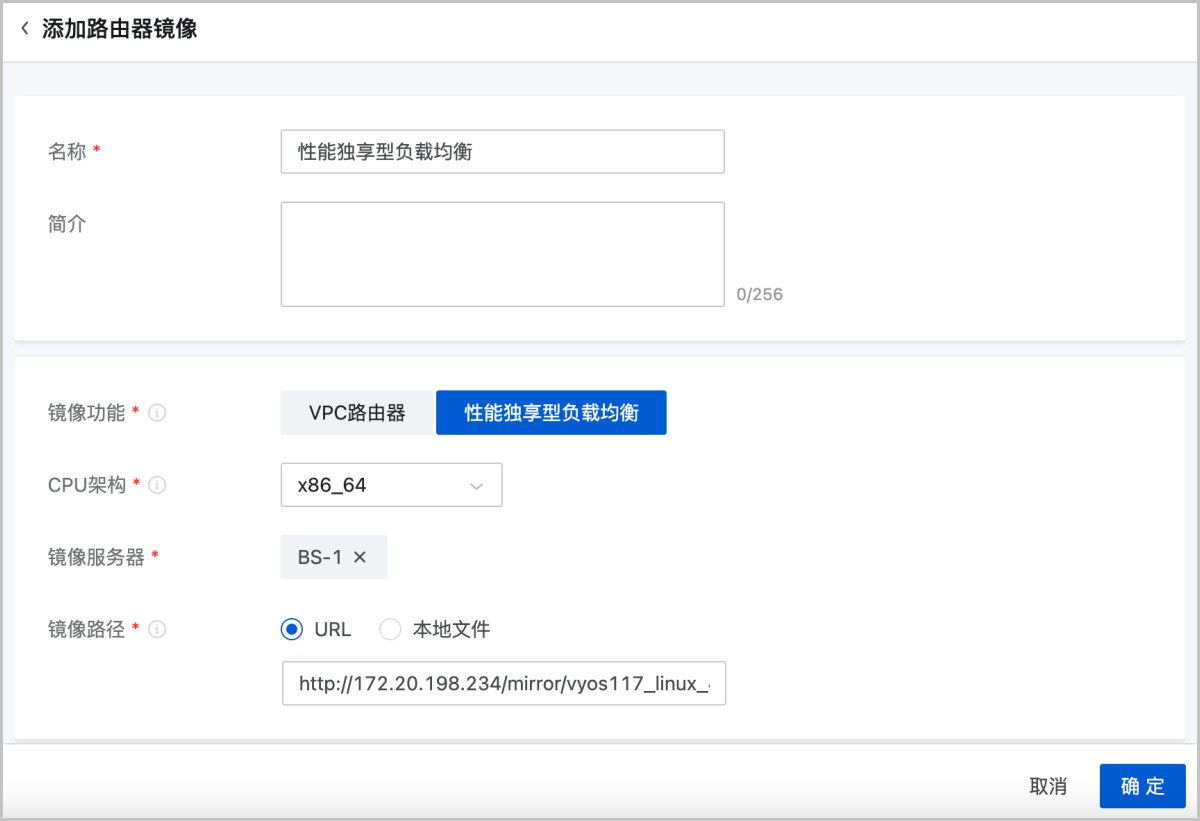

图 2. 添加性能独享型负载均衡镜像
创建负载均衡实例规格。
在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 负载均衡，进入负载均衡界面。点击配置，进入配置子页面。点击创建负载均衡实例规格，弹出创建负载均衡实例规格界面。
可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置负载均衡实例规格名称
- 简介：可选项，备注相关信息
- CPU：设置负载均衡实例CPU核数，本场景设置2核
- 内存：设置负载均衡实例内存容量，本场景设置8GB
- 镜像：选择已添加的性能独享型负载均衡镜像
- 管理网络：选择已部署的管理网络，管理节点通过该网络部署管理负载均衡实例
如图 3所示：
图 3. 创建负载均衡实例规格
创建性能独享型负载均衡。
在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 负载均衡，进入负载均衡界面。点击创建负载均衡，弹出创建负载均衡界面。
可参考以下示例输入相应内容：
- 名称：设置负载均衡名称
- 简介：可选项，备注相关信息
- 负载均衡类型：选择性能独享型
- 网络：选择负载均衡的前端网络，本场景选择扁平网络
- 虚拟IP方法：通过新建虚拟IP或使用已有虚拟IP提供负载均衡服务，本场景选择新建虚拟IP，需设置以下内容：
  - IP范围：可选项，选择虚拟IP所在IP范围。若留空不填，系统将在所选前端网络全网段内自动分配虚拟IP
  - 指定IP：可选项，指定虚拟IP。若留空不填，系统将在所选前端网络指定IP范围内自动分配虚拟IP
- 后端网络：选择负载均衡的后端网络，本场景后端网络为同一扁平网络
- 负载均衡实例名称：设置负载均衡实例名称
- 负载均衡实例规格：选择已创建的负载均衡实例规格
如图 4所示：

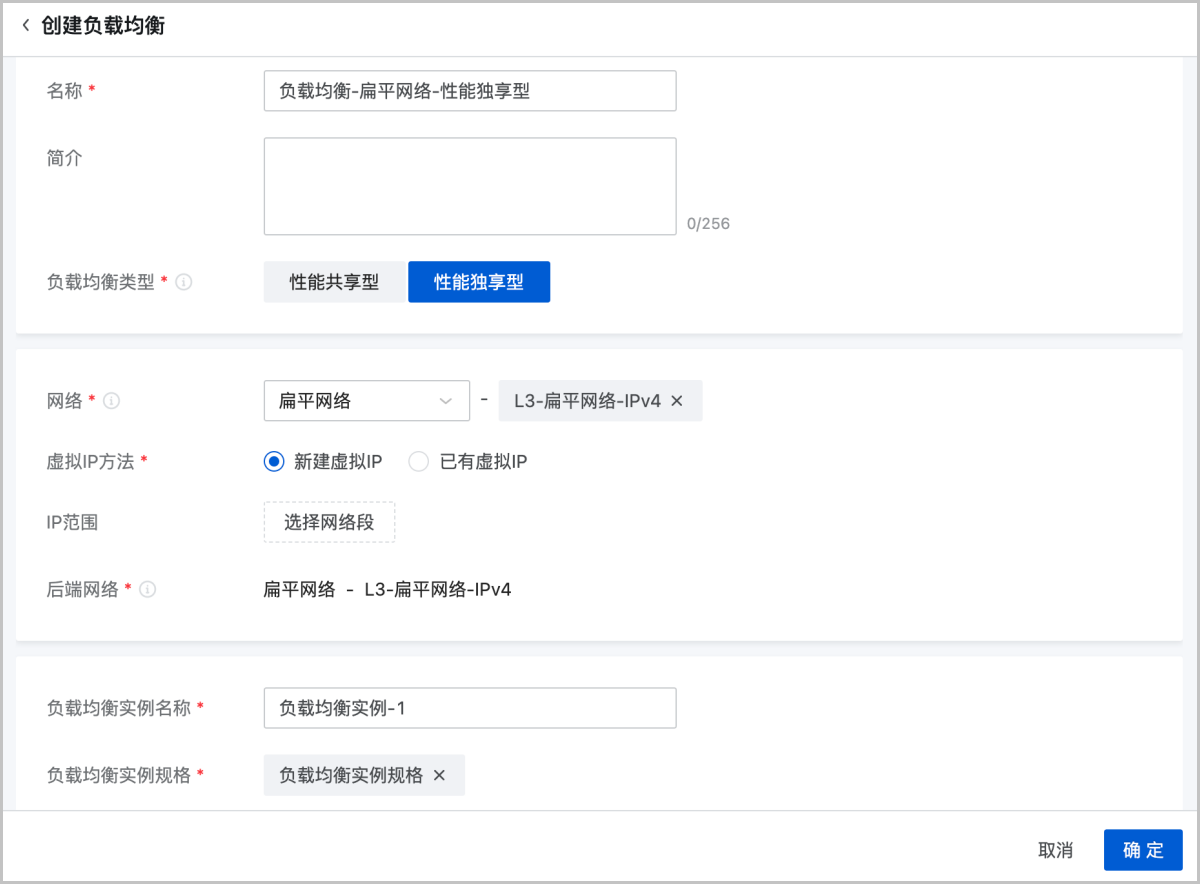

图 4. 创建性能独享型负载均衡

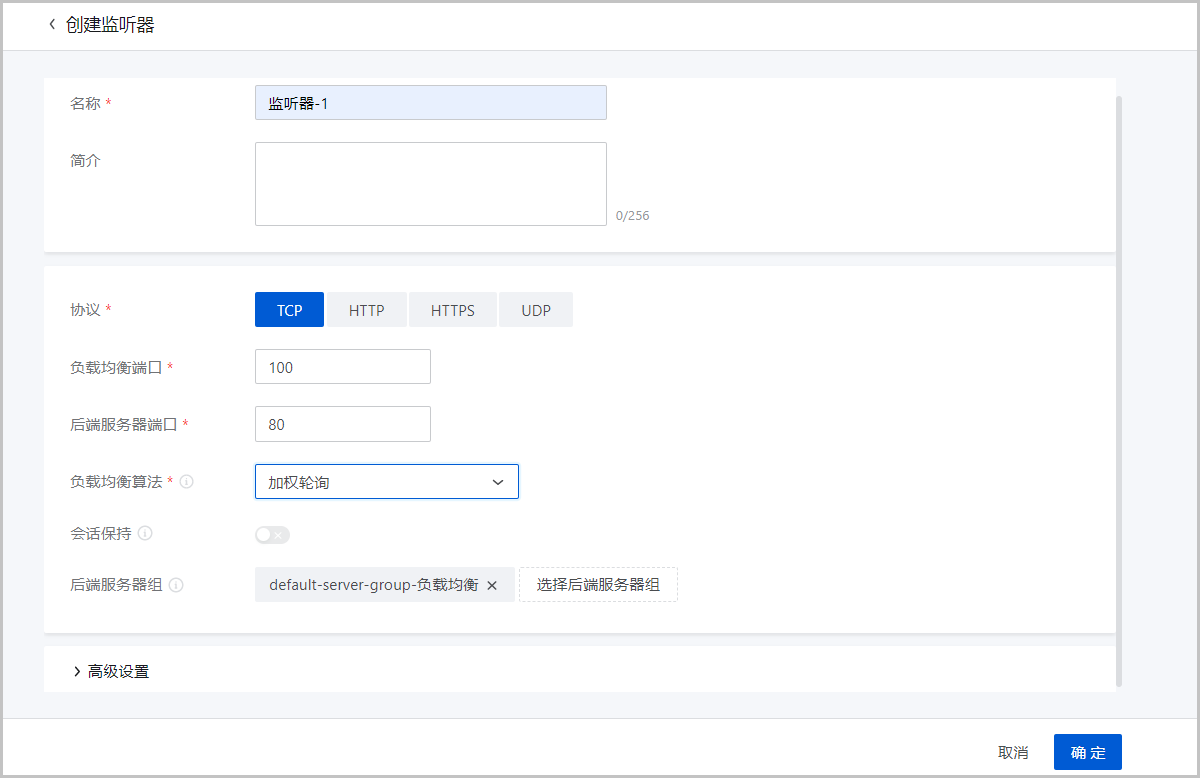

创建监听器。
展开已创建的负载均衡详情页，点击监听器，进入监听器子页面，点击创建监听器，弹出创建监听器界面。
可参考以下示例输入相应内容：
- 名称：设置监听器名称
- 简介：可选项，备注相关信息
- 协议：选择监听器协议类型，本场景选择TCP
- 负载均衡端口：可从1-65535端口之间选择一个端口作为负载均衡端口，本场景设置100端口
- 后端服务器端口：可从1-65535端口之间选择一个端口作为后端服务器端口，本场景设置80端口
- 负载均衡算法：对网络包设定不同的路由规则，本场景选择加权轮询
- 会话保持：负载均衡上的一种机制，可识别客户端与后端服务器之间交互关联性，将客户端访问请求定向转发至特定的后端服务器，保证业务会话连续性，本场景关闭
- 后端服务器组：可选项，选择后端服务器组加载到监听器，本场景选择默认创建的后端服务器组
- 高级设置：设置监听器高级策略，本场景采用默认策略值
如图 5所示：
图 5. 创建监听器
添加后端服务器，并设置后端服务器权重。
1. 添加后端服务器。
  展开已创建的负载均衡详情页，点击后端服务器组，进入后端服务器组子页面，展开默认创建的后端服务器组详情页，点击添加后端服务器，弹出添加后端服务器界面。
  可参考以下示例输入相应内容：
  - 后端服务器：显示按实例网卡添加后端服务器
  - 网卡：本场景添加3台业务云主机的网卡
  如图 6所示：

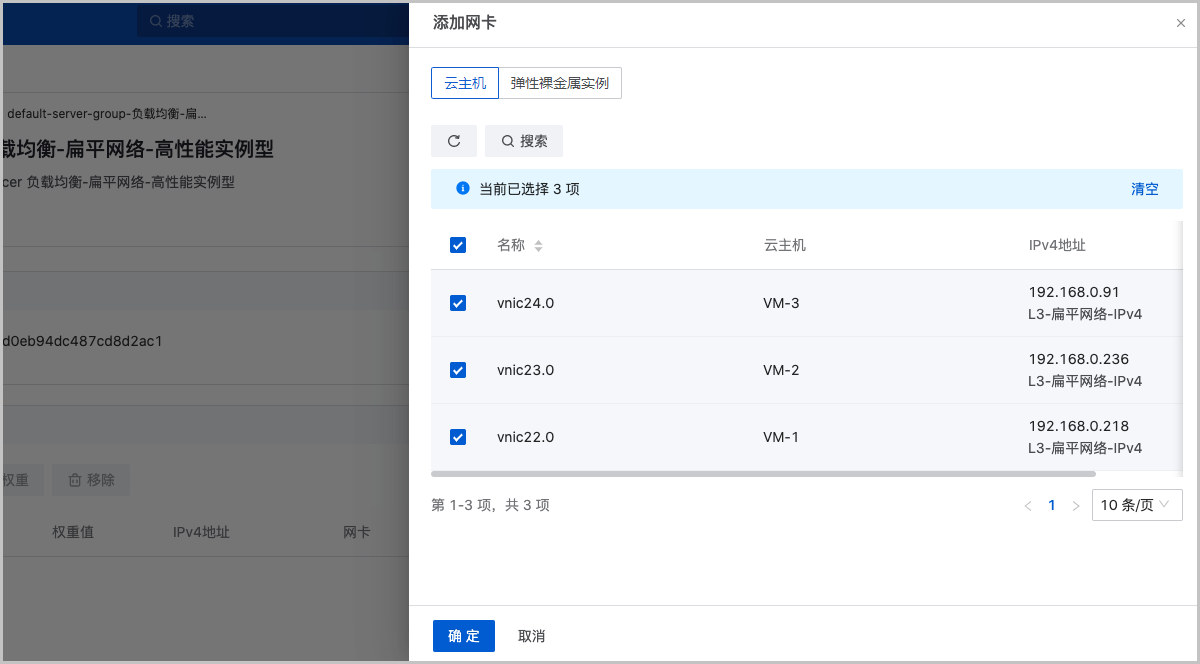

  图 6. 添加后端服务器

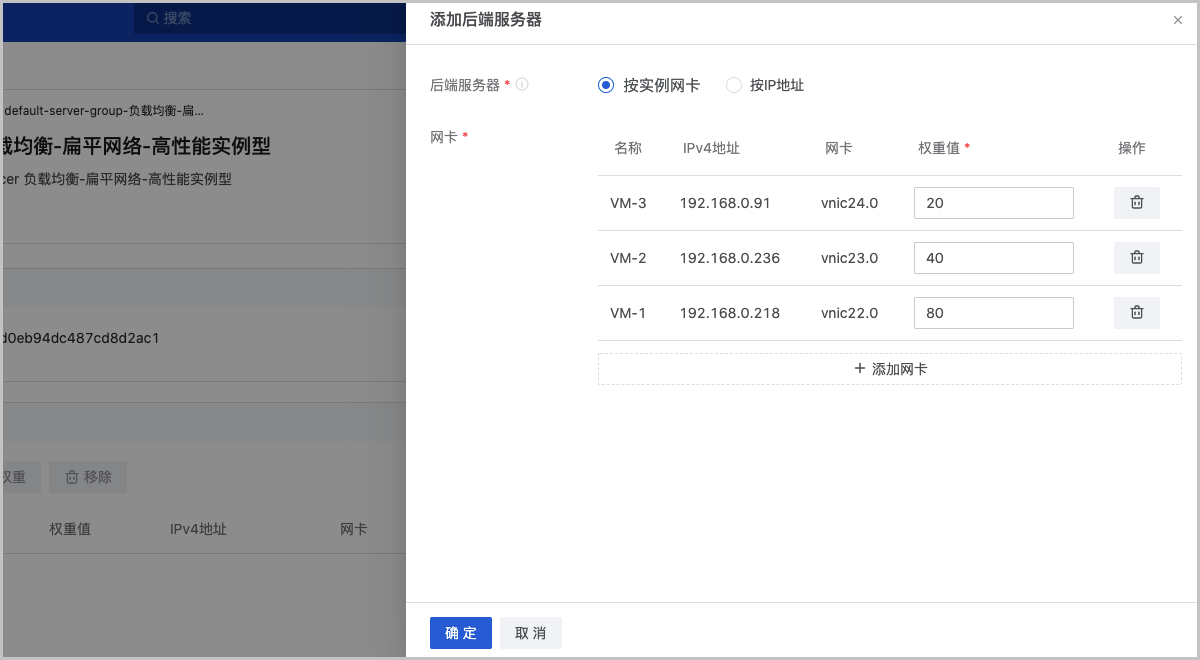

2. 设置后端服务器权重。

  在添加后端服务器界面，依次对3台业务云主机设置权重值。权重值越高，该业务云主机被轮询的次数（概率）越高。

  如图 7所示：
  图 7. 设置后端服务器权重
场景验证。
在本场景下，对负载均衡虚拟IP（192.168.0.249）100端口执行循环curl命令：for i in {1..20}; do curl 192.168.0.249:100; done
预期结果：
- VM-1（权重值为80）：被轮询的次数（概率）相对较高。
- VM-2（权重值为40）：被轮询的次数（概率）相对居中。
- VM-3（权重值为20）：被轮询的次数（概率）相对较低。
实际结果：
- VM-1：被轮询11次。
- VM-2：被轮询6次。
- VM-3：被轮询3次。
如图 8所示：

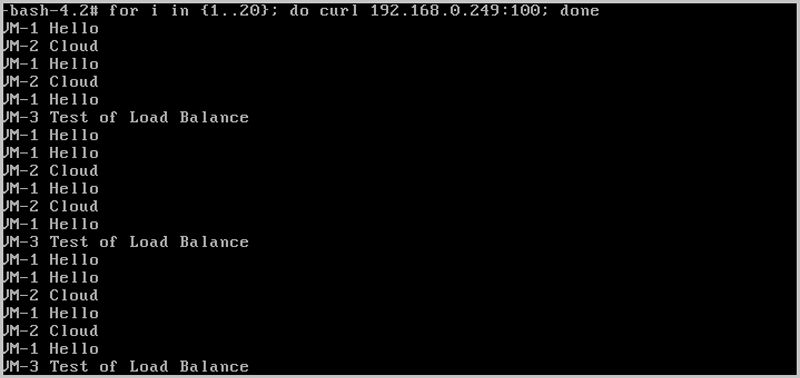

图 8. 场景验证

至此，扁平网络下的性能独享型负载均衡场景实践介绍完毕。

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持

IPv4+IPv6 双栈
