使用SR-IOV

为云主机配置VF网卡

前提条件

使用SR-IOV功能前，请确保环境满足准备工作中的软硬件兼容性要求。

操作步骤

登录ZStack Cloud。
开启物理机IOMMU设置。
对于新添加物理机：
1. 在ZStack Cloud主菜单，点击资源中心 > 硬件设施 > 物理机。
2. 在物理机页面，点击添加物理机。
3. 在添加物理机页面，填写物理机信息后，开启扫描物理机IOMMU。

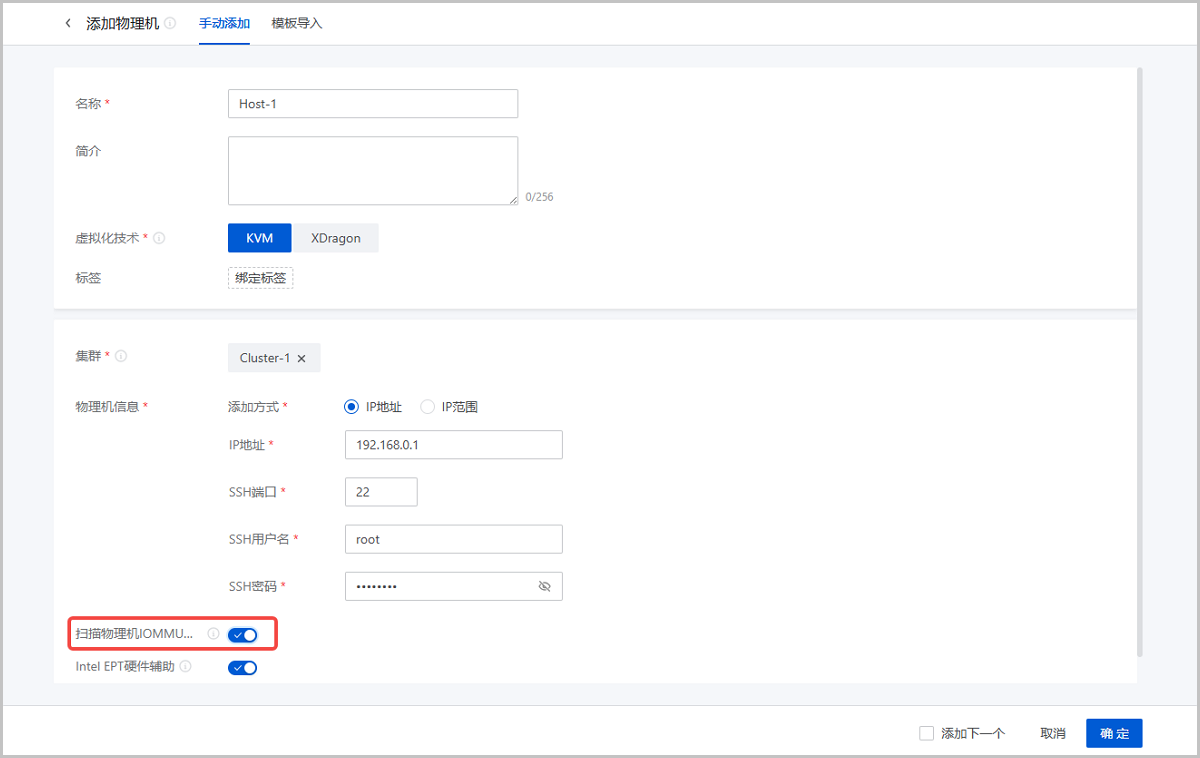

如添加物理机时开启扫描物理机IOMMU所示：
图 1. 添加物理机时开启扫描物理机IOMMU
对于已有物理机：
1. 在ZStack Cloud主菜单，点击资源中心 > 硬件设施 > 物理机。
2. 在物理机页面，点击目标物理机名称，进入详情页。
3. 在目标物理机的总览详情页，开启IOMMU启用状态。
4. 开启后，重启物理机使配置生效。
如为已有物理机开启IOMMU启用状态所示：

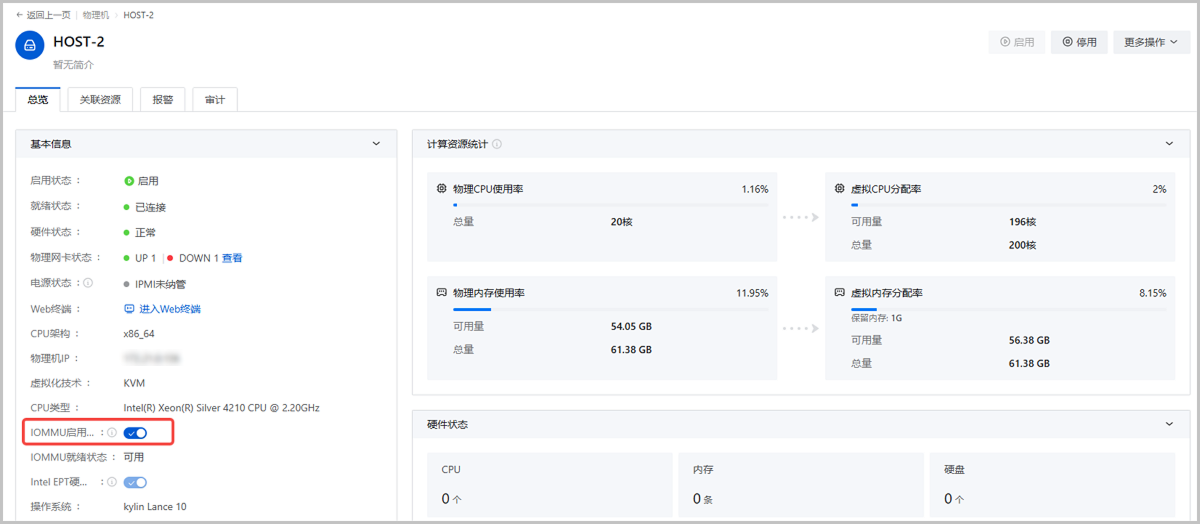

图 2. 为已有物理机开启IOMMU启用状态
SR-IOV切割物理网卡。
1. 在目标物理机详情页，点击关联资源 > 物理网卡。
  管理员可在物理网卡列表中查看虚拟化状态，以确定物理网卡是否支持SR-IOV。
2. 在物理网卡列表中，选择目标物理网卡，然后点击操作 > SR-IOV切割。
3. 在SR-IOV切割弹窗中，输入要切割的VF数量。
4. 点击确定。
如图 3所示：

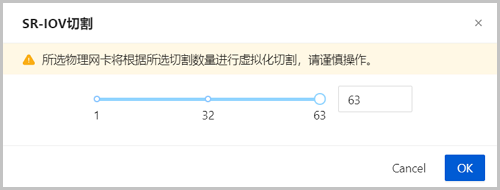

图 3. SR-IOV切割物理网卡
创建支持SR-IOV的网络。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络。
2. 在二层网络页面，点击创建二层网络。
3. 在创建二层网络页面，按需填写相关信息。其中，集群需选择已开启IOMMU的物理机所在集群，网卡名称需选择已SR-IOV切割的物理网卡名称。
4. 点击确定。
5. 在网络资源菜单，点击扁平网络。
6. 在扁平网络页面，点击创建扁平网络。
7. 在创建扁平网络页面，按需填写相关网络配置。其中，二层网络选择刚才创建的二层网络。
8. 点击确定。
创建云主机并加载VF网卡。
1. 在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 云主机。
2. 在云主机页面，点击创建云主机。
3. 在创建云主机页面，完成云主机基础配置。在资源配置中，网络需选择步骤4创建的扁平网络，并且勾选启用SR-IOV选项。
4. 继续完成云主机系统配置，然后点击确定。
如图 4所示：

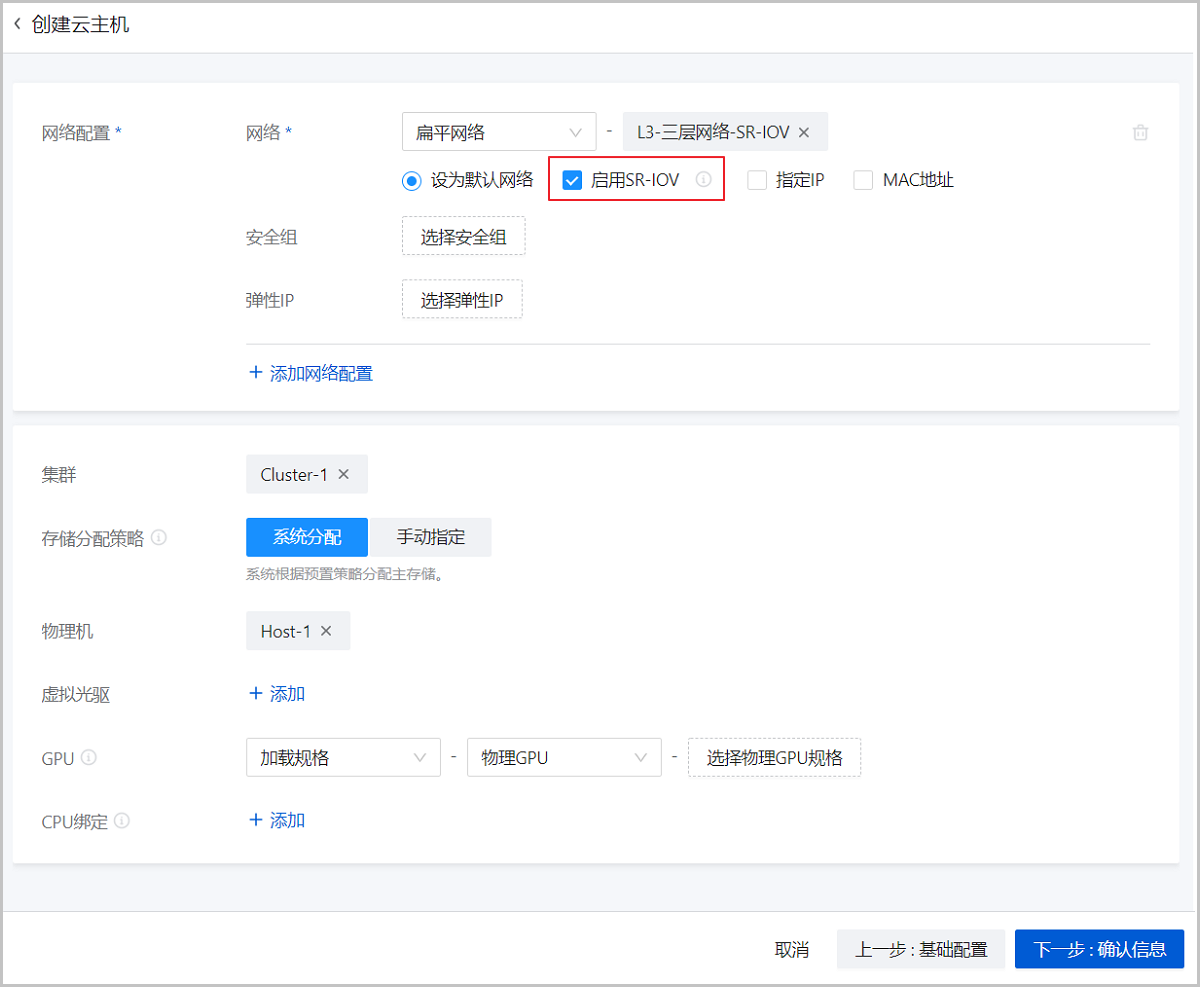

图 4. 创建云主机并加载VF网卡
为云主机安装VF网卡驱动。
云主机需安装VF网卡驱动以确保VF网卡能被云主机识别且正常工作。有关VF网卡驱动程序的获取和安装方法的更多信息，请联系网卡供应商获取帮助。

为VPC路由器配置SR-IOV Bond网卡

前提条件

使用SR-IOV功能前，请确保环境满足准备工作中的软硬件兼容性要求。
确保要切割的物理网卡所在的聚合口中，网卡数量不超过两张，否则将无法进行SR-IOV切割。有关使用限制的更多信息，请参阅重要约束与限制。
需提前获取VPC路由器使用的openEuler 22.03镜像。
需提前规划VPC路由器使用的公有网络和管理网络，要求两个网络需分离部署。
（可选）您可根据实际资源和业务需求，规划使用两台独立服务器新建集群，用于承接VPC路由器，提供高性能网络。这两台服务器可创建VPC路由器高可用组形成冗余。有关更多信息，请参阅(可选) 创建VPC路由器高可用组。

操作步骤

登录ZStack Cloud。
开启物理机IOMMU设置。
对于新添加物理机：
1. 在ZStack Cloud主菜单，点击资源中心 > 硬件设施 > 物理机。
2. 在物理机页面，点击添加物理机。
3. 在添加物理机页面，填写物理机信息后，开启扫描物理机IOMMU。
如添加物理机时开启扫描物理机IOMMU所示：
图 1. 添加物理机时开启扫描物理机IOMMU
对于已有物理机：
1. 在ZStack Cloud主菜单，点击资源中心 > 硬件设施 > 物理机。
2. 在物理机页面，点击目标物理机名称，进入详情页。
3. 在目标物理机的总览详情页，开启IOMMU启用状态。
4. 开启后，重启物理机使配置生效。
如为已有物理机开启IOMMU启用状态所示：

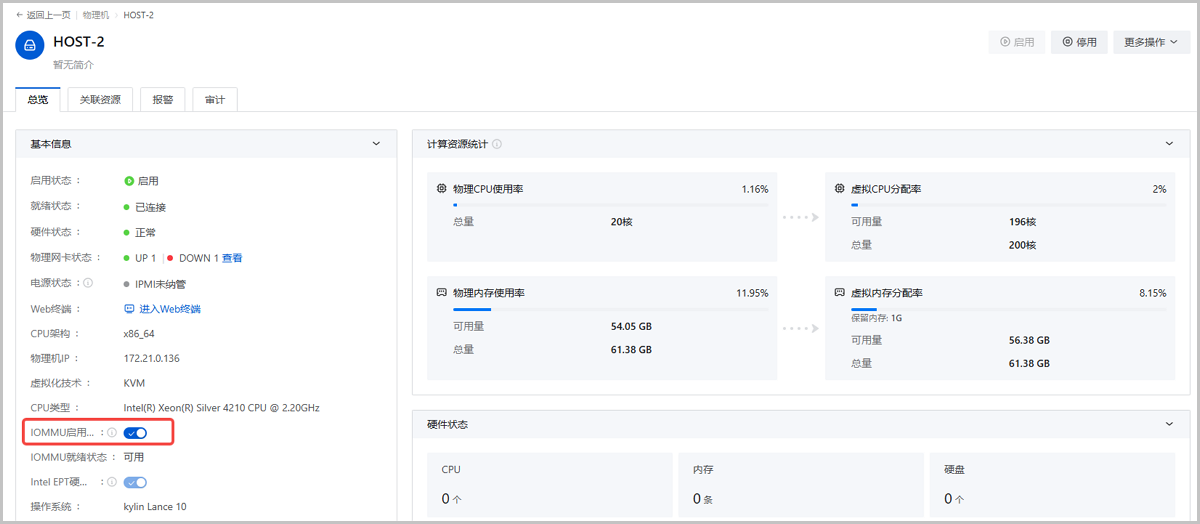

图 2. 为已有物理机开启IOMMU启用状态
添加聚合口。
1. 在目标物理机详情页，点击关联资源 > 物理网卡。
2. 在物理网卡页面，选择聚合口，然后点击添加聚合口。
  如图 3所示：

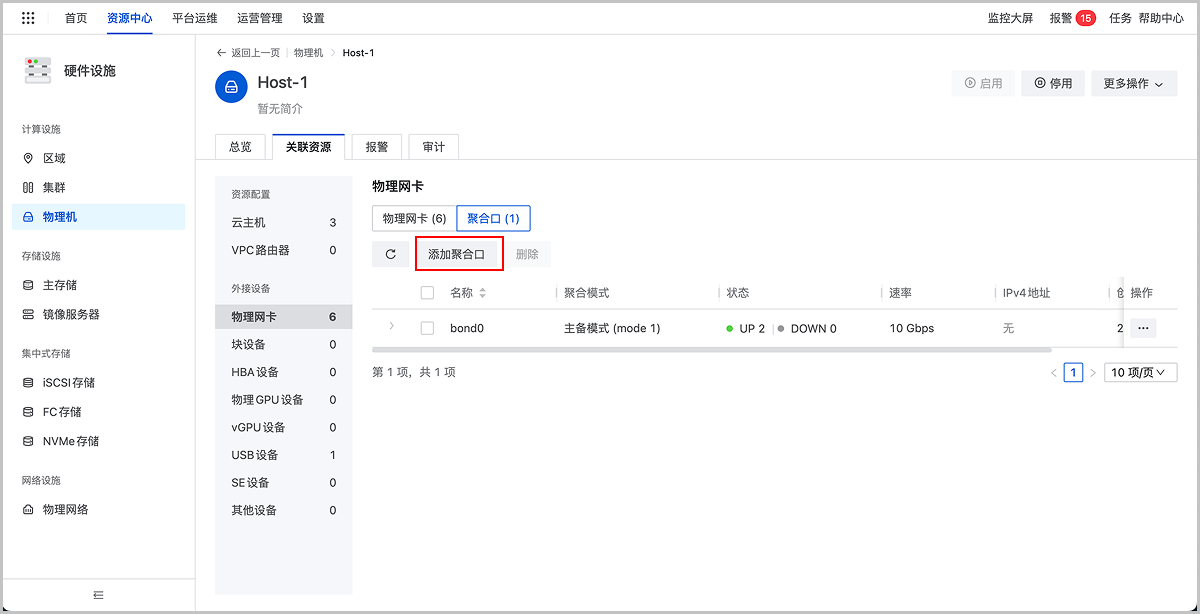

  图 3. 添加聚合口

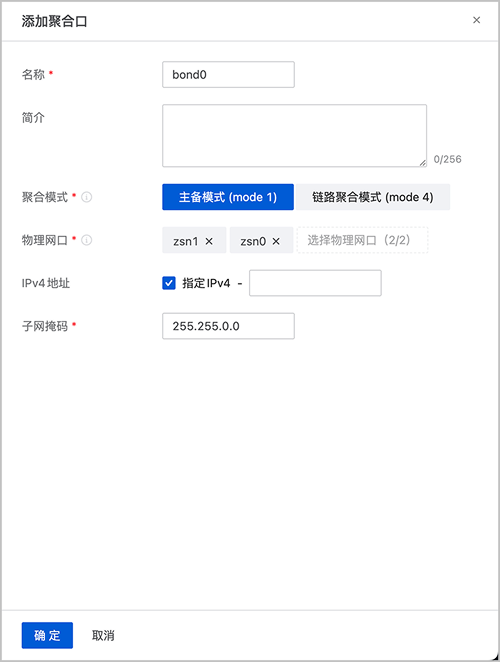

3. 在添加聚合口抽屉页中，选择2张物理网卡，选择聚合模式，指定IPv4地址和子网掩码。
  - 建议选择类型、厂商、型号一致的物理网卡。
  - 指定聚合模式后，交换机侧需要同步调整为对应模式。
  如图 4所示：
  图 4. 填写聚合口配置信息
4. 点击确定。

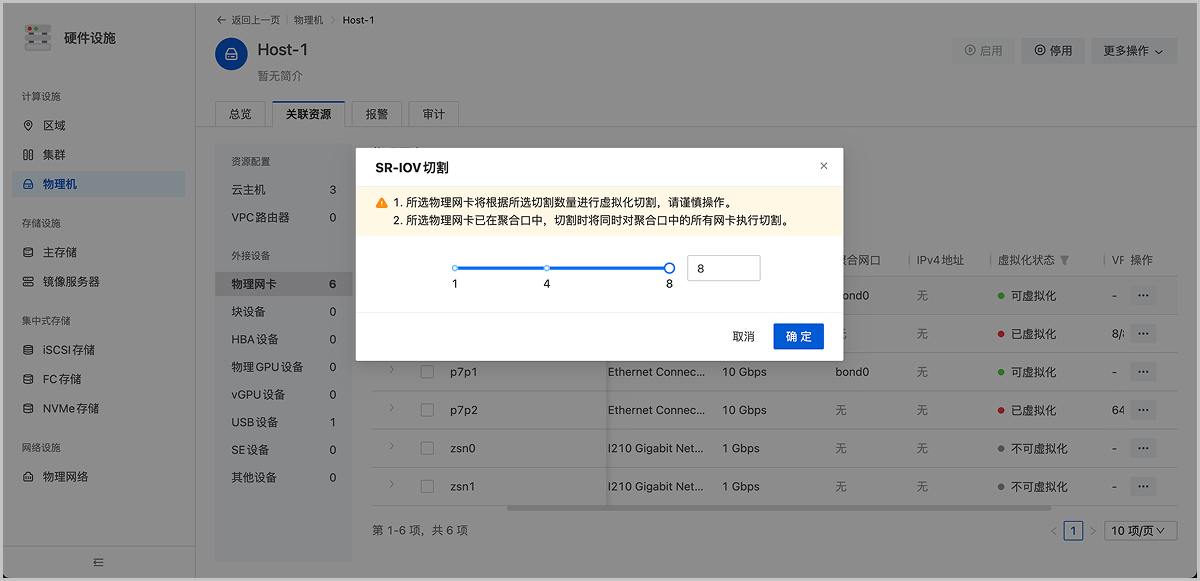

SR-IOV切割Bond网卡。
1. 在物理网卡页面，选择物理网卡选项卡。
2. 在物理网卡列表中，选择目标物理网卡，然后点击操作 > SR-IOV切割。
3. 在SR-IOV切割弹窗中，输入要切割的VF数量。
  由于所选物理网卡已在聚合口中，切割时将同时对聚合口中的所有网卡执行切割。
4. 点击确定。
如图 5所示：
图 5. SR-IOV切割Bond网卡
创建二层网络。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络。
2. 在二层网络页面，点击创建二层网络。
3. 在创建二层网络页面，按需填写相关信息。其中，集群需选择已开启IOMMU的物理机所在集群，网卡名称需选择已SR-IOV切割的物理网卡名称。
4. 点击确定。
如图 6所示：

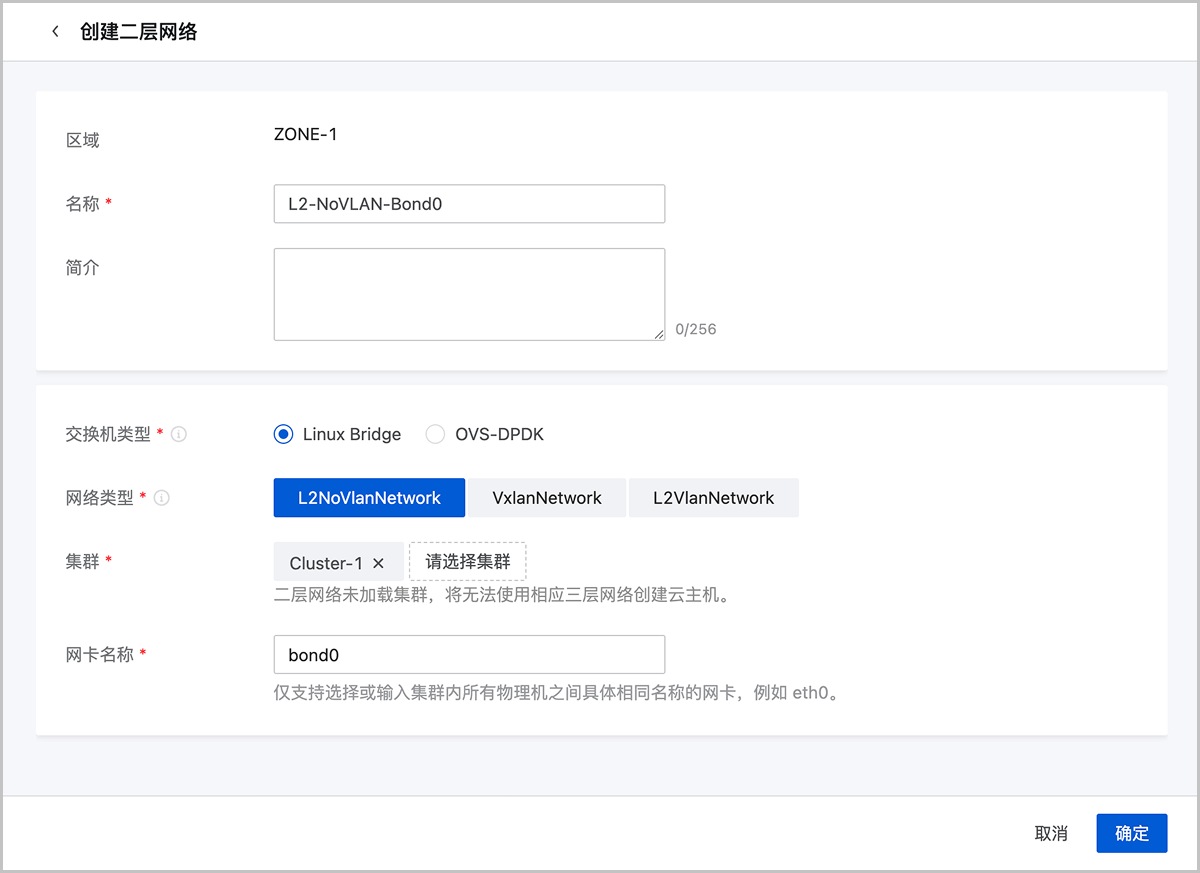

图 6. 创建二层网络

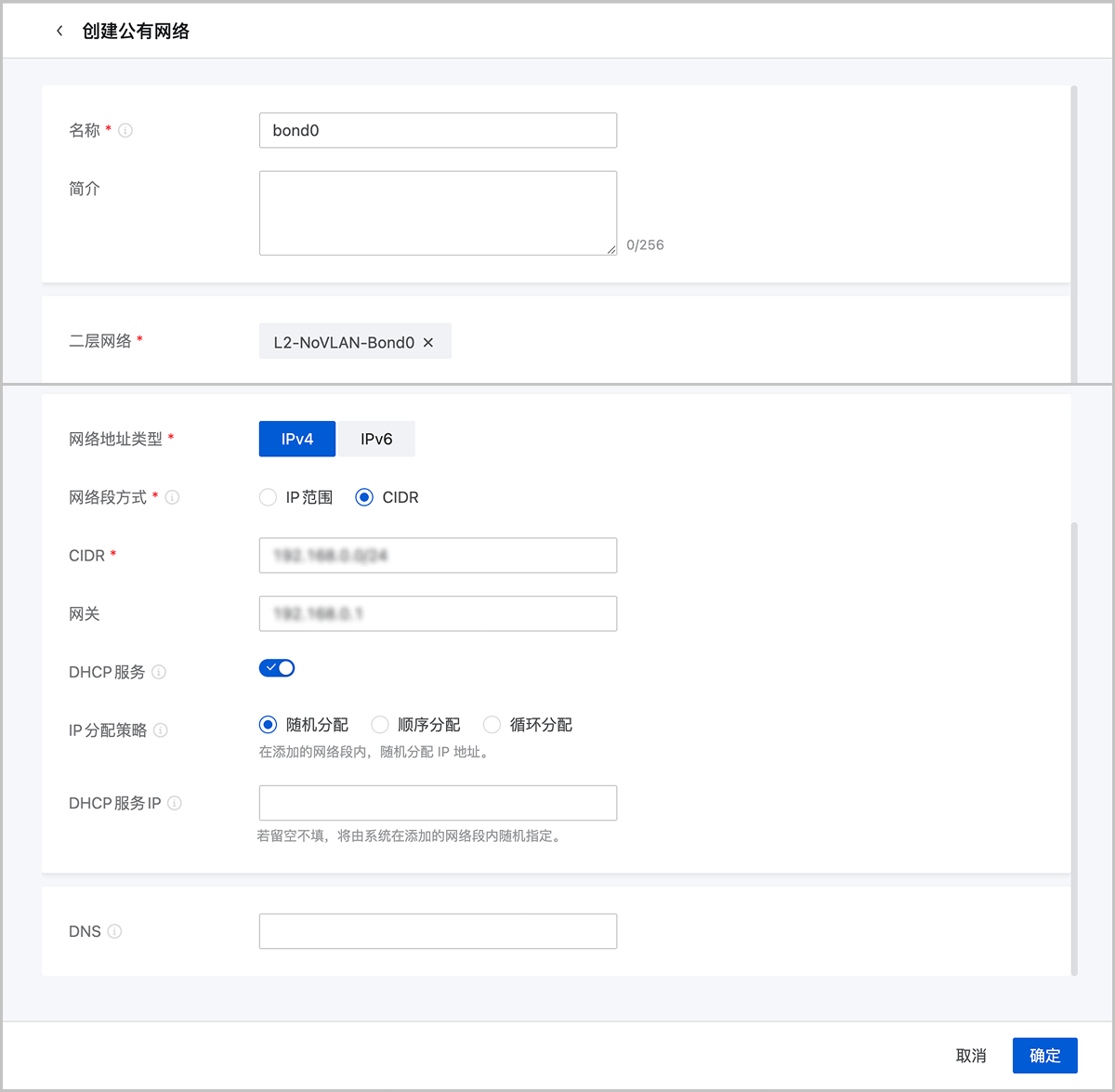

创建公有网络。
1. 在网络资源菜单下，点击公有网络。
2. 在公有网络页面，点击创建公有网络。
3. 在创建公有网络页面，完成公有网络配置。
4. 点击确定。
如图 7所示：
图 7. 创建公有网络
创建管理网络。
1. 在网络资源菜单下，点击管理网络。
2. 在管理网络页面，点击创建管理网络。
3. 在创建管理网络页面，完成管理网络配置。
4. 点击确定。
如图 8所示：

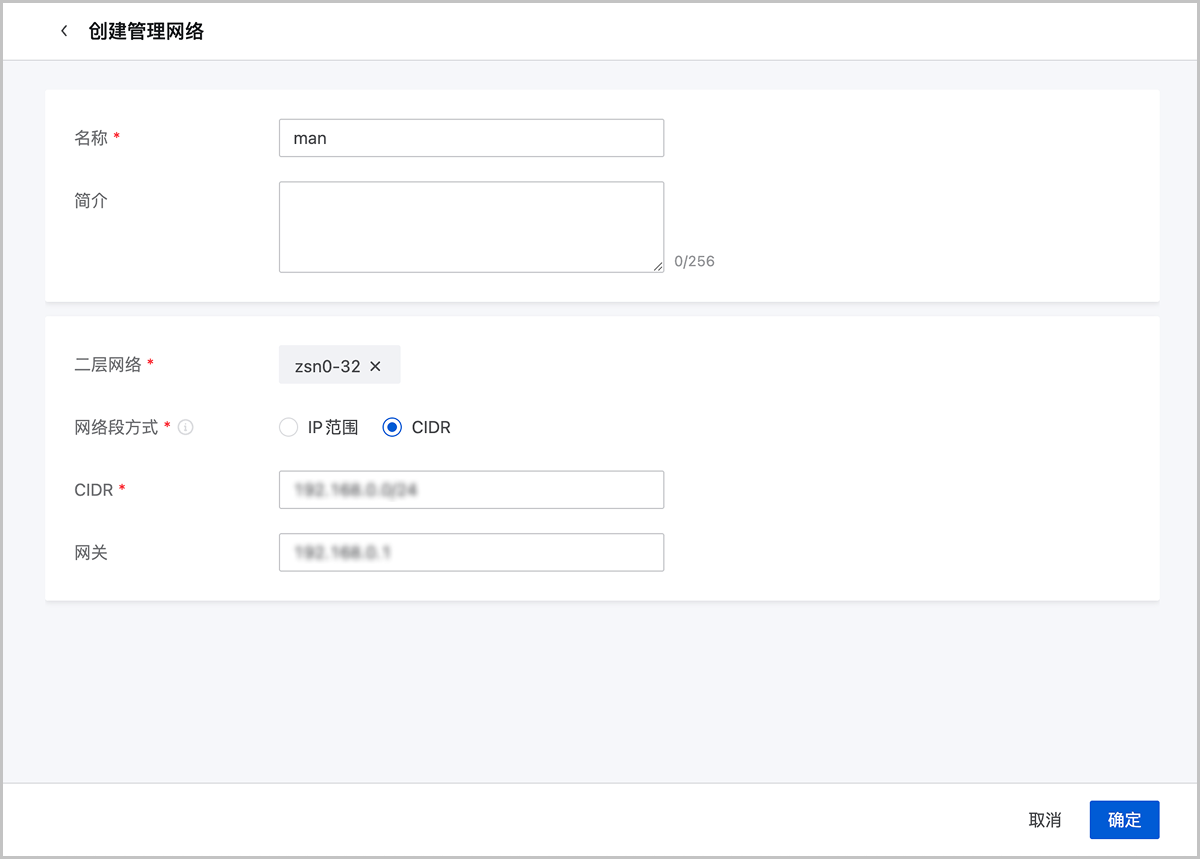

图 8. 创建管理网络

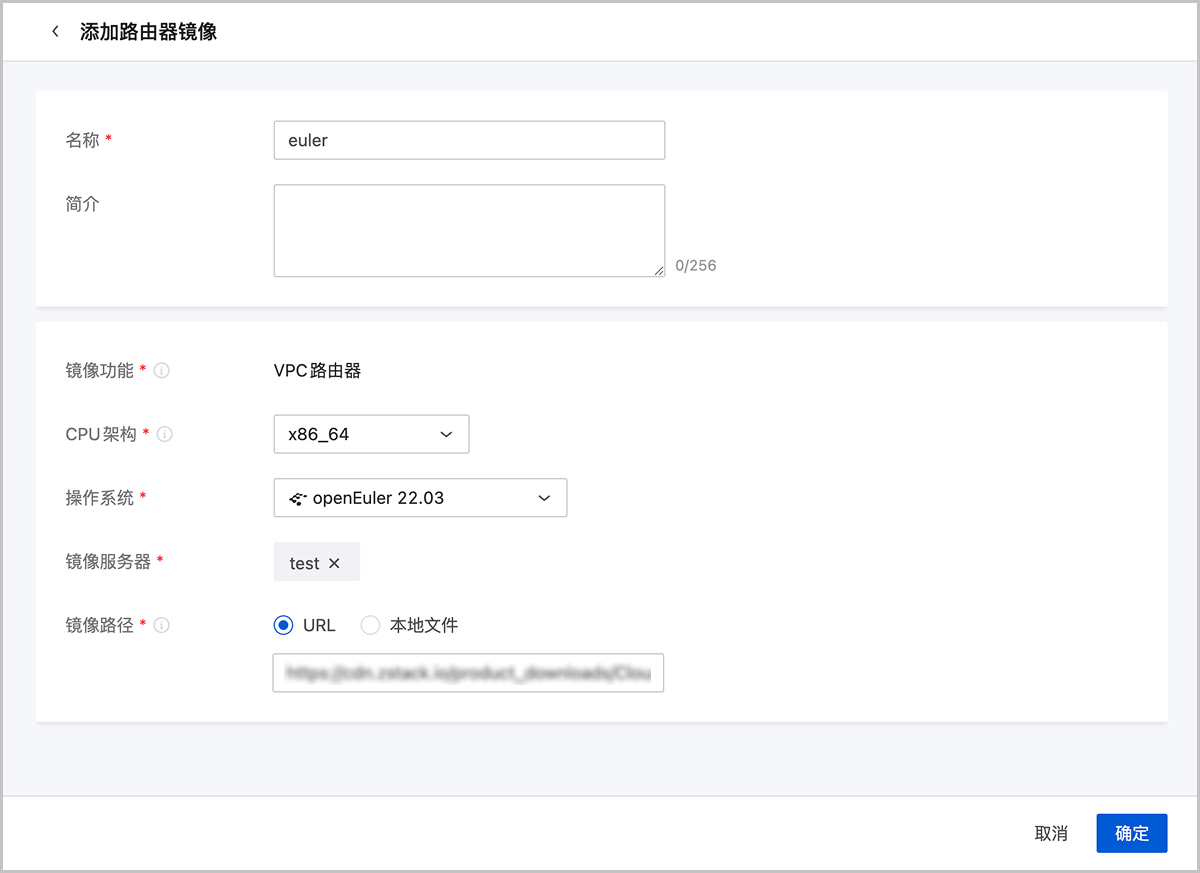

添加路由器镜像。
1. 在网络资源菜单下，点击路由器镜像。
2. 在路由器镜像页面，点击添加路由器镜像。
3. 在添加路由器镜像页面，将获取到的openEuler镜像通过URL或本地文件方式上传。
4. 点击确定。
如图 9所示：
图 9. 添加路由器镜像

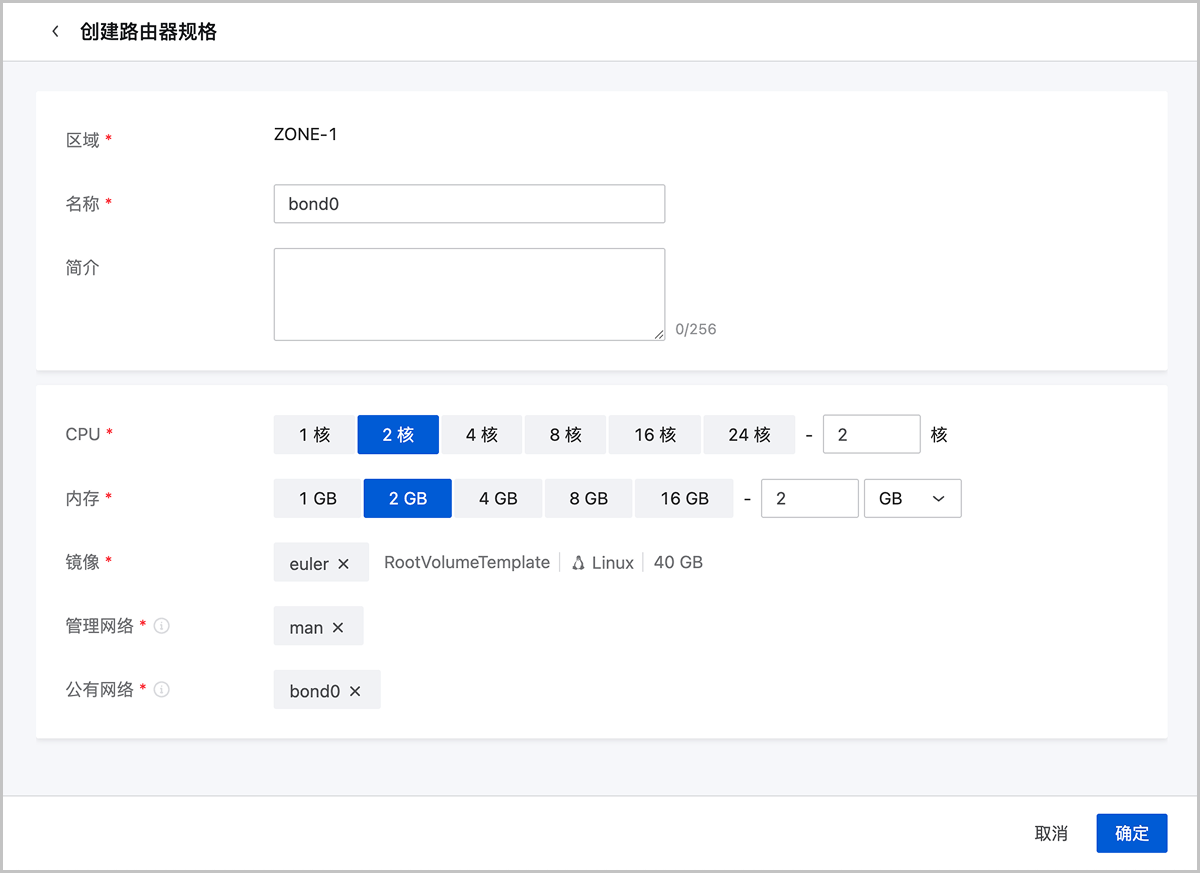

创建路由器规格。
1. 在网络资源菜单下，点击路由器规格。
2. 在路由器规格页面，点击创建路由器规格。
3. 在创建路由器规格页面，完成规格配置。
  - 设置路由器规格名称、CPU、内存大小。
  - 对于镜像，选择步骤8中添加的VPC路由器镜像。
  - 对于管理网络和公有网络，选择分离部署的两个网络：选择步骤6创建的公有网络和步骤7创建的管理网络。
4. 点击确定。
如图 10所示：
图 10. 创建路由器规格

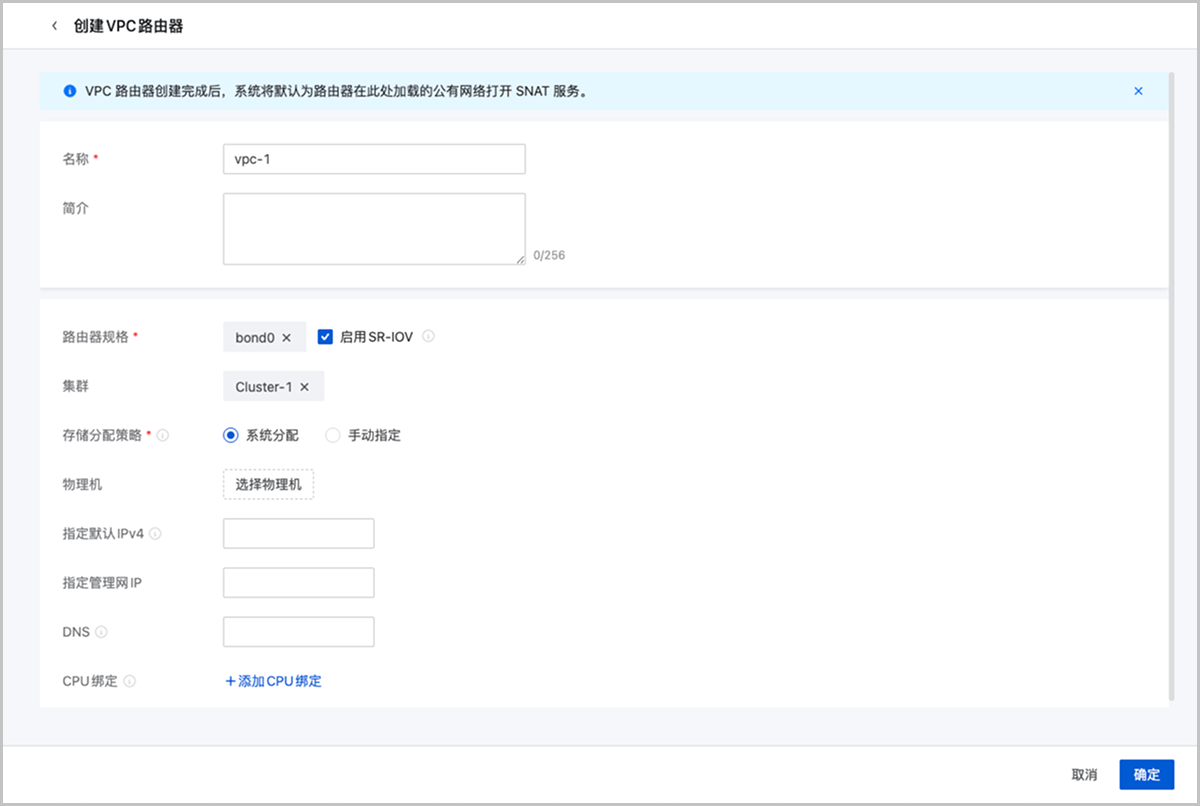

创建VPC路由器并启用SR-IOV。
1. 在网络资源菜单下，点击VPC路由器。
2. 在VPC路由器页面，点击创建VPC路由器。
3. 在创建VPC路由器页面，勾选启用SR-IOV，然后完成其他路由器配置。
如图 11所示：
图 11. 创建VPC路由器
创建VPC网络。
1. 在网络资源菜单下，点击VPC网络。
2. 在VPC网络页面，点击创建VPC网络。
3. 在创建VPC网络页面，完成VPC网络配置。
4. 点击确定。
如图 12所示：

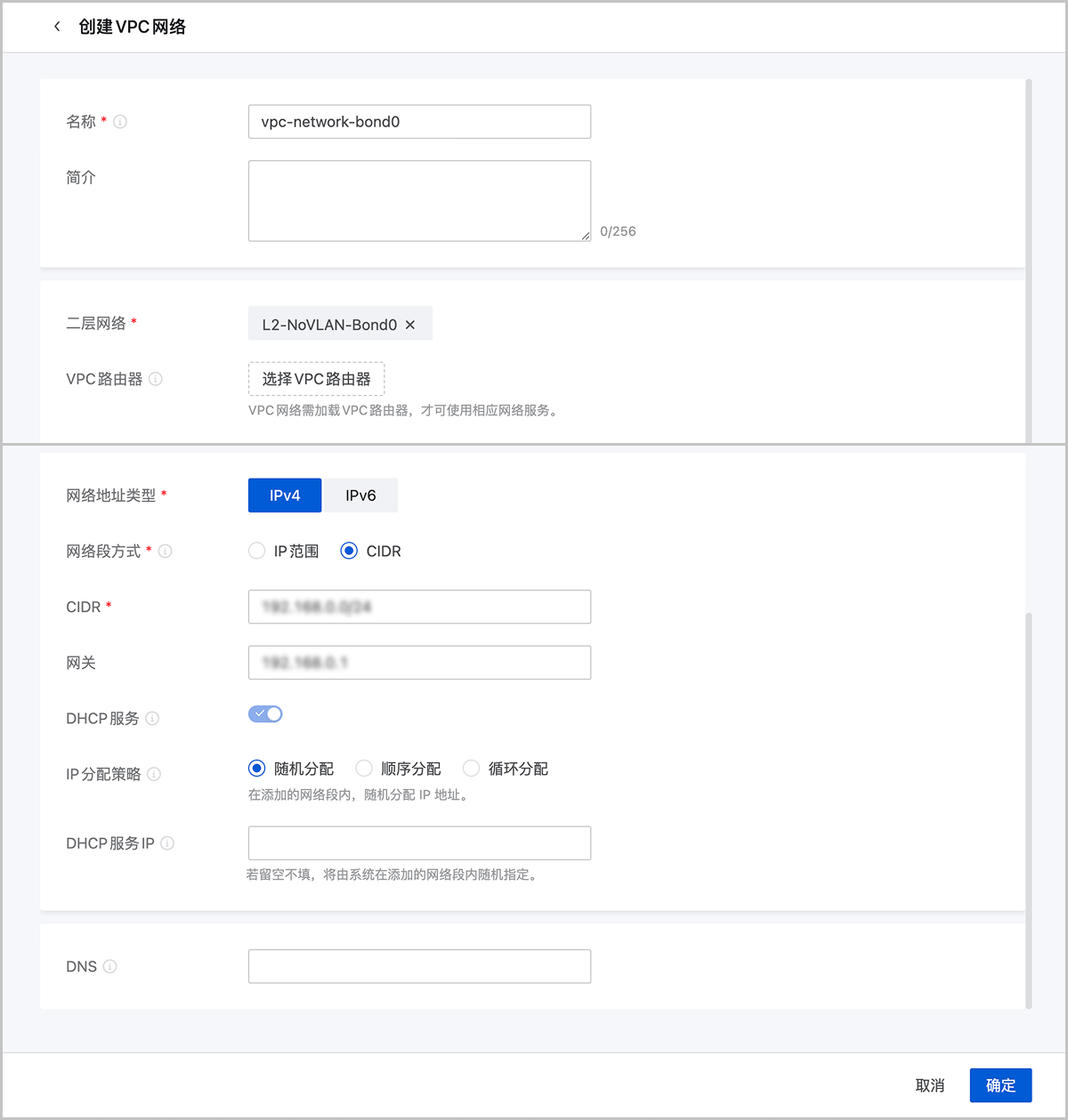

图 12. 创建VPC网络
为VPC网络加载VPC路由器并启用SR-IOV。
1. 在网络资源菜单下，点击VPC网络。
2. 在VPC网络页面，找到步骤11中创建的VPC网络。
3. 点击操作 > 加载VPC路由器。
4. 在选择VPC路由器抽屉页，选择步骤10中创建的VPC路由器。
5. 勾选启用SR-IOV。
6. 点击确定。

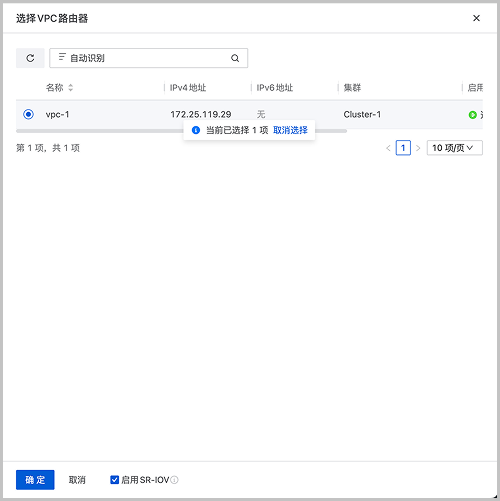

如图 13所示：
图 13. 加载VPC路由器并启用SR-IOV

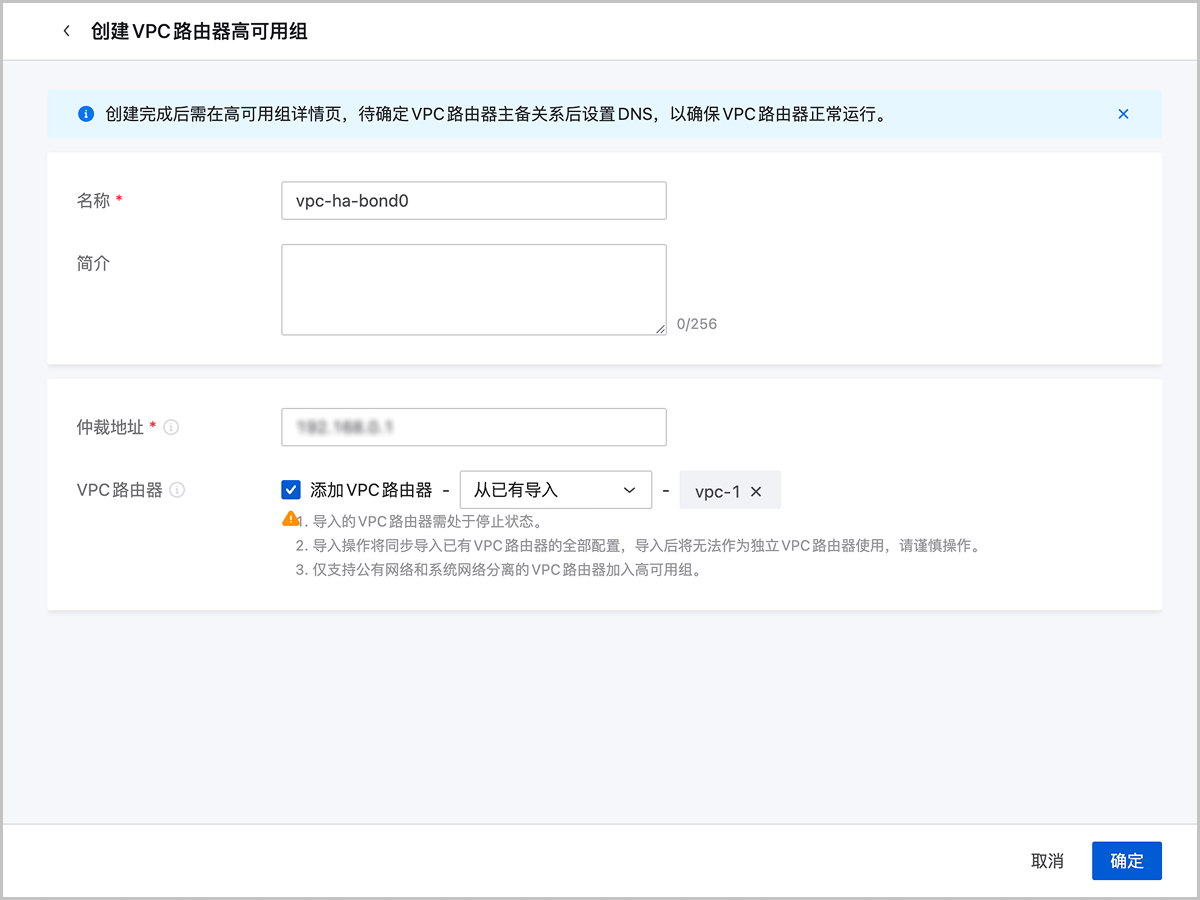

（可选）创建VPC路由器高可用组。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > VPC路由器高可用组。
2. 在VPC路由器高可用组页面，点击创建VPC路由器高可用组。
3. 在创建VPC路由器高可用组页面，选择导入已有的VPC路由器或新建VPC路由器。
4. 点击确定。
如图 14所示：
图 14. 创建VPC路由器高可用组
