ZStack Cloud 4.4.0>产品手册>CLI命令使用手册>网络服务
下载PDF

概览

云平台为云主机提供以下网络服务：VPC防火墙、安全组、虚拟IP、弹性IP、端口转发、IPsec隧道、负载均衡、流量监控。

支持以下三种网络架构模型：
  • 扁平网络
  • 云路由网络
  • VPC

网络服务模块

网络服务模块：用于提供网络服务的模块。在UI界面已隐藏。

主要有以下四种：
  1. VirtualRouter（虚拟路由器网络服务模块，不建议使用）

    提供以下网络服务：DNS、SNAT、负载均衡、端口转发、弹性IP、DHCP

  2. Flat Network Service Provider（扁平网络服务模块）
    提供以下网络服务：
    • Userdata：使用cloud-init进行云主机开机加载并执行特定的用户数据，例如ssh-key注入。
    • 弹性IP：分布式EIP实现的弹性IP地址，可通过公有网络访问内部私有网络。
    • DHCP：分布式DHCP实现动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
    • VipQos：虚拟IP限速，限制上行及下行带宽。仅作用于弹性IP。
  3. vrouter（云路由网络服务模块）
    提供以下网络服务：
    • IPsec：使用IPsec隧道协议实现虚拟私有网络（VPN）的连接。
    • VRouterRoute：通过路由表，用户可管理自定义路由。
    • CentralizedDNS：在启用分布式DHCP服务的场景下，提供DNS服务。
    • VipQos：虚拟IP限速，限制上行及下行带宽。
    • DNS：使用云路由器提供DNS服务。
    • SNAT：云主机使用SNAT可以直接访问外部互联网。
    • 负载均衡：将虚拟IP地址的访问流量分发到一组后端的云主机上，自动检测并隔离不可用的云主机。
    • 端口转发：提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
    • 弹性IP：使用云路由器可通过公有网络访问云主机的私有网络。
    • DHCP：集中式DHCP服务
  4. SecurityGroup（安全组网络服务模块）
    提供以下网络服务：
    • 安全组：使用iptables进行云主机防火墙的安全控制。

扁平网络实践

生产环境中，一般建议使用以下网络服务的组合：
  • 扁平网络服务模块：
    • Userdata：使用cloud-init进行云主机开机加载并执行特定的用户数据，例如ssh-key注入。
    • 弹性IP：分布式EIP实现的弹性IP地址，可通过公有网络访问内部私有网络。
    • DHCP：分布式DHCP实现的动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
  • 安全组网络服务模块：
    • 安全组：使用iptables进行云主机防火墙的安全控制。

云路由网络实践

生产环境中，一般建议使用以下网络服务的组合：
  • 扁平网络服务模块：
    • Userdata：使用cloud-init进行云主机开机加载并执行特定的用户数据，例如ssh-key注入。
    • DHCP：分布式DHCP实现的动态获取IP地址。
  • 云路由网络服务模块：
    • DNS：使用云路由器提供DNS服务。
    • SNAT：云主机使用SNAT可以直接访问外部互联网。
    • 路由表：通过路由表，用户可管理自定义路由。
    • 弹性IP：使用云路由器可通过公有网络访问云主机的私有网络。
    • 端口转发：提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
    • 负载均衡：将虚拟IP地址的访问流量分发到一组后端的云主机上，并自动检测并隔离不可用的云主机。
    • IPsec隧道：使用IPsec隧道协议实现虚拟私有网络（VPN）的连接。
  • 安全组网络服务模块：
    • 安全组：使用iptables进行云主机防火墙的安全控制。

VPC网络实践

生产环境中，一般建议使用以下网络服务的组合：
  • 扁平网络服务模块：
    • Userdata：使用cloud-init进行云主机开机加载并执行特定的用户数据，例如ssh-key注入。
    • DHCP：分布式DHCP实现的动态获取IP地址。
  • 云路由网络服务模块：
    • DNS：使用VPC路由器提供DNS服务。
    • SNAT：云主机使用SNAT可以直接访问外部互联网。
    • 路由表：通过路由表，用户可管理自定义路由。
    • 弹性IP：使用VPC路由器可通过公有网络访问云主机的私有网络。
    • 端口转发：提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
    • 负载均衡：将虚拟IP地址的访问流量分发到一组后端的云主机上，并自动检测并隔离不可用的云主机。
    • IPsec隧道：使用IPsec隧道协议实现虚拟私有网络（VPN）的连接。
  • 安全组网络服务模块：
    • 安全组：使用iptables进行云主机防火墙的安全控制。

高级网络服务

  • 动态路由：支持OSPF动态路由协议，用于单一自治系统内决策路由，适用于VPC网络场景。
  • 组播路由：将组播源发送的组播消息转发给云主机，在发送端和接收端实现点对多点连接，适用于VPC网络场景。
  • VPC防火墙：通过对VPC路由器接口处南北向流量进行过滤，有效保护整个VPC通信安全及VPC路由器安全，适用于VPC网络场景。
  • 端口镜像：将云主机网卡的网络流量复制一份到远端，对端口上的业务报文进行分析，方便对网络数据进行监控管理，适用于扁平/云路由/VPC网络场景。
  • Netflow：通过Netflow对VPC路由器网卡的进出流量进行分析监控，支持Netflow V5、V9两种数据流输出格式，适用于VPC网络场景。

VPC防火墙

VPC防火墙：负责管控VPC网络的南北向流量，通过配置规则集和规则来管控网络的访问控制策略。

如图 1所示：

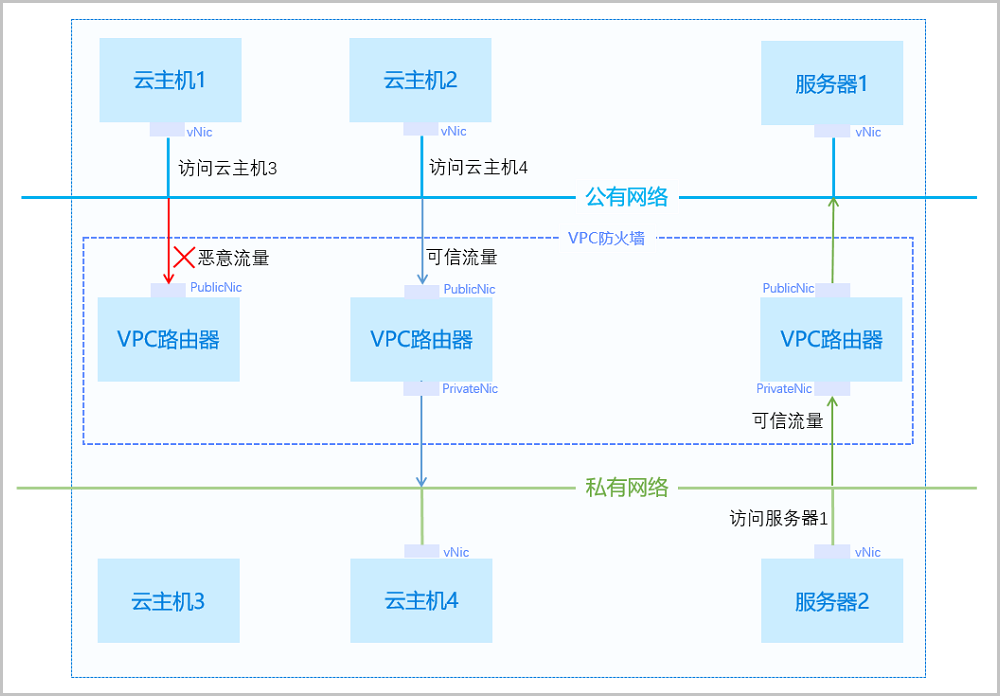

图 1. VPC防火墙


  • 云主机1访问云主机3：访问流量匹配公网网卡入方向规则集，检测为恶意流量，拒绝访问；
  • 云主机2访问云主机4：访问流量匹配公网网卡入方向规则集，再匹配私网网卡出方向规则集，检测为可信流量，允许访问；
  • 服务器2访问服务器1：访问流量匹配私网网卡入方向规则集，再匹配公网网卡出方向规则集，检测为可信流量，允许访问。
防火墙与安全组的区别：VPC防火墙管控南北向流量，作用范围是整个VPC；安全组主要管控东西向的流量，作用范围是云主机虚拟网卡，二者互为补充，具体区别如下：
对比项 安全组 防火墙
作用范围 云主机虚拟网卡 整个VPC网络
部署方式 分布式 集中式
部署位置 云主机 VPC路由器
配置策略 仅支持允许策略 可自定义允许、丢弃或拒绝策略
优先级 按照配置顺序 自定义优先级顺序
规则匹配 源IP、源端口、协议 源IP、源端口、目的IP、目的端口、协议、报文状态

注意事项

防火墙注意事项：
  • 一个VPC路由器只能创建一个防火墙
  • 一个网卡包含入（inbond）、出（outbond）两个防护方向，每个防护方向只能设置一个规则集
  • VPC防火墙的防护机制会限制外部通过非EIP方式访问内部云主机，对于使用静态路由、OSPF的用户，若停用优先级9999的规则，则静态路由、OSPF服务将无法使用。若仍需使用静态路由、OSPF服务，请在停用后手动配置公有网络网卡入方向放行规则。
规则集注意事项：
  • 一个规则集下最多可以挂载9999个规则
  • 仅支持新建出方向规则集，作用于网卡出方向
  • 规则集的出入方向是针对VPC路由器而言，请谨慎操作
  • 入方向规则集已由系统默认创建，支持在入方向规则集中添加自定义规则，入方向规则集不支持删除操作
  • 同一出方向规则集可以在多个网卡上复用
规则注意事项：
  • 规则隶属于规则集，不能复用在多个规则集上
  • 系统规则是支持系统服务的预置规则，优先级范围：1-1000、4000-9999；自定义规则支持的优先级范围：1001-2999，系统预留优先级范围：3000-3999，数字越小表示优先级越高
  • 不支持添加、修改或删除系统规则操作

安全组

安全组：给云主机提供三层网络安全组控制，控制TCP/UDP/ICMP等数据包进行有效过滤，对指定网络的指定云主机按照指定的安全规则进行有效控制。
  • 扁平网络、云路由网络和VPC均支持安全组服务，安全组服务均由安全组网络服务模块提供，使用方法均相同：使用iptables进行云主机的安全控制。
  • 安全组实际上是一个分布式防火墙；每次规则变化、加入/删除网卡都会导致多个云主机上的安全组规则被更新。
安全组规则：
  • 安全组规则按数据包的流向分为两种类型：
    • 入方向（Ingress）：代表数据包从外部进入云主机。
    • 出方向（Egress）：代表数据包从云主机往外部发出。
  • 安全组规则对通信协议支持以下类型：
    • ALL：表示涵盖所有协议类型，此时不能指定端口。
    • TCP：支持1-65535端口。
    • UDP：支持1-65535端口。
    • ICMP：默认起始结束端口均为-1，表示支持全部的ICMP协议。
  • 安全组规则支持对数据来源的限制，目前源可以设置为CIDR和安全组。
    • CIDR作为源：仅允许指定的CIDR才可通过
    • 安全组作为源：仅允许指定的安全组内的云主机才可通过
    说明: 如果两者都设置，只取两者交集。
如图 1所示：
图 1. 安全组
