安装部署

本章主要介绍ZStack Mini边缘计算一体机的安装过程。

准备工作

用户需准备好交换机和网线,千兆网口对应千兆交换机,推荐使用六类网线,万兆网口使用提供的DAC线连接。
说明: 存储网线连接后不允许拔出,如有问题请联系官方技术支持。

硬件信息

配置信息

ZStack Mini边缘计算一体机配置如下:
产品型号 ZStack Mini 标准版 SRC000BS3B ZStack Mini 容量版 SRC001BS3B
节点资源数 2节点
处理器(每节点) 2 颗 Intel V4 处理器 14 核 28 线程,2.20GHz(最大 3.10),L3 缓存 25MB
运行内存(每节点) DDR4 128GB(4*32GB) DDR4 256GB(8*32GB)
系统存储(每节点) RAID 1,2 块 SATA HDD 1Tb
数据存储(每节点) RAID5,4 块 SATA HDD 4Tb RAID5,4 块 SATA HDD 8Tb
可用存储容量 10T 20T
硬盘控制器(每节点) NVRAM 2GB,包含掉电保护功能
网络端口(每节点) IPMI 带外管理、管理&业务双千兆网口、存储高速互联双万兆网口
工作环境 工作温度 10℃~35℃、非工作温度 -40℃~70℃、工作相对湿度 8%~90%(非冷凝)
推荐参数
建议规格 建议云主机数量
4vCPU/8G/500G VMs 14
8vCPU/16G/1T VMs 7

硬件图示

ZStack Mini边缘计算一体机面板如图 1图 2所示:

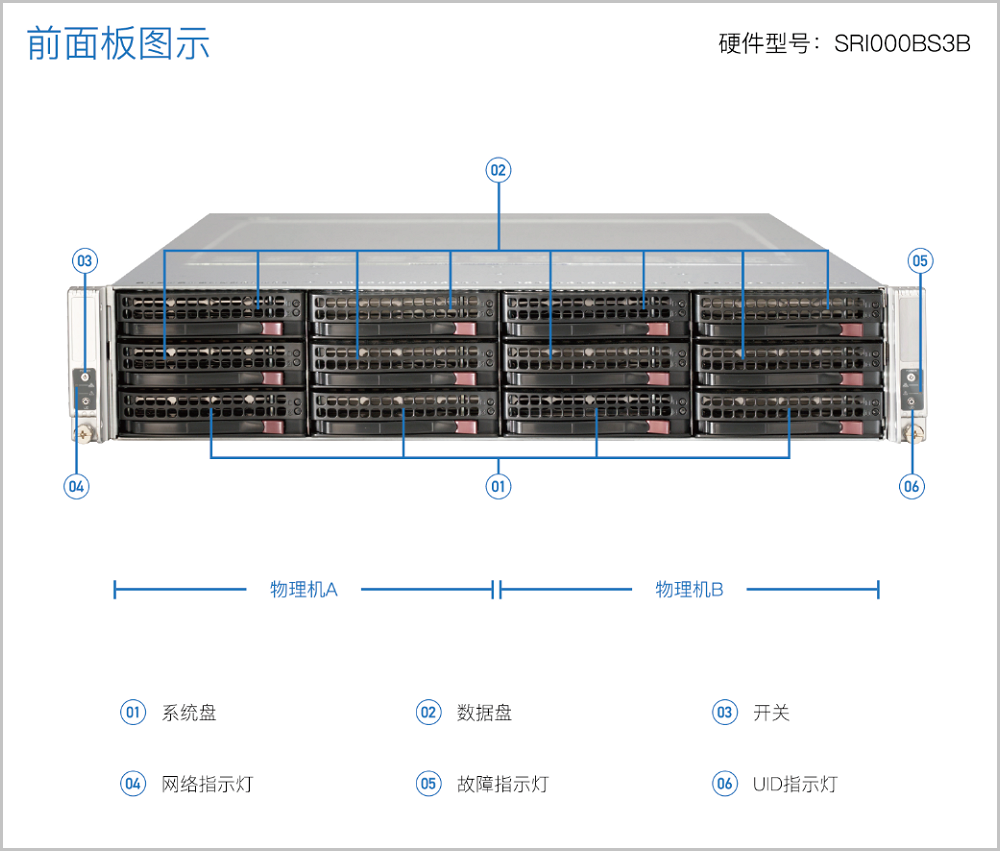

图 1. 前面板图示


前面板指示灯:
  • 硬盘灯:
    • 蓝灯闪烁:数据录入读出
    • 红灯闪烁:磁盘指示
    • 红灯常亮:硬盘故障
  • 网络指示灯:
    • 绿灯常亮:电源接通
    • 绿灯闪烁:网络数据传输
    • 红灯闪烁:网络故障
  • 故障指示灯:红灯闪烁,硬件故障
  • UID指示灯:蓝灯闪烁,物理机定位(点亮持续60秒)

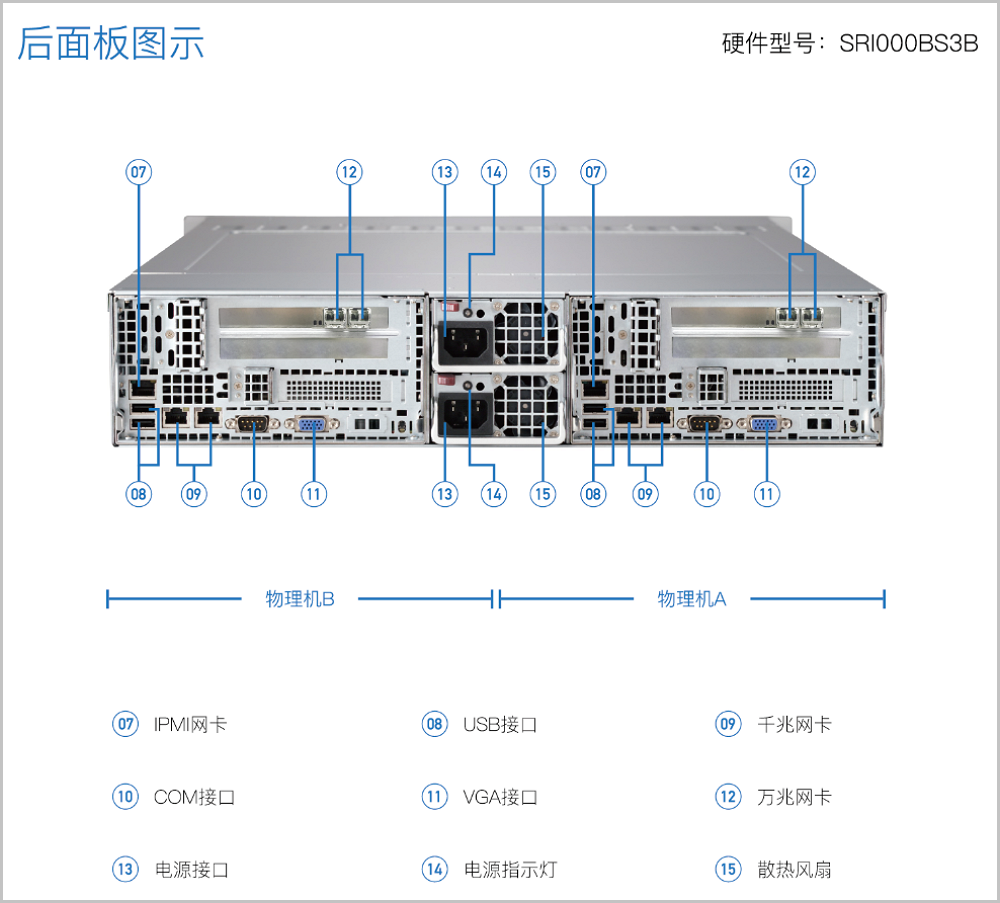

图 2. 后面板图示


后面板指示灯:
  • 电源指示灯:绿灯常亮,电源接通
  • UID指示灯:蓝灯闪烁,物理机定位(点亮持续60秒)

上架说明

本节提供通过导轨将ZStack Mini机箱安装至机架单元的信息说明。 市场上机架种类繁多,组装过程会略有不同,请参考所用机架随附的安装说明。

步骤如下:
  • 安装ZStack Mini机箱导轨
  • 将外轨安装至机架
  • 将底盘安装至机架
说明: 此滑轨可容纳 26“至 33.5”深的机架。

硬件连接

将ZStack Mini边缘计算一体机与交换机进行连接,用户可根据实际需求部署一台管理/业务交换机,或部署两台堆叠模式的交换机,下面以某品牌交换机为例,介绍硬件连接方法。

一台管理/业务交换机

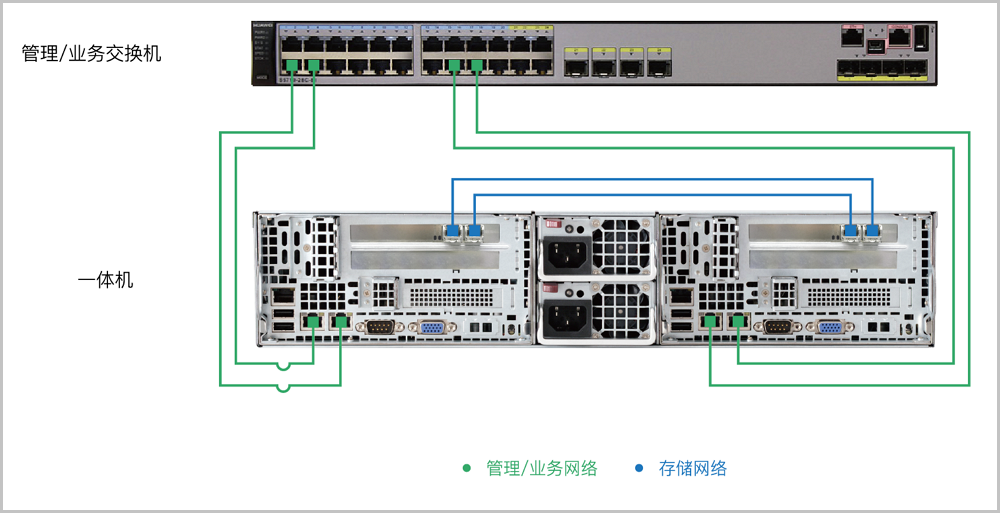

将ZStack Mini边缘计算一体机与管理/业务交换机进行连接,一体机上用于配置管理/业务网络Bond的两个千兆网卡分别连接到交换机的两个千兆网卡上,用于配置存储直连网络的万兆网卡之间以DAC线(万兆直连线缆)两两直连,连线示意图如图 1所示:
图 1. 一台交换机连线图


两台堆叠模式的交换机

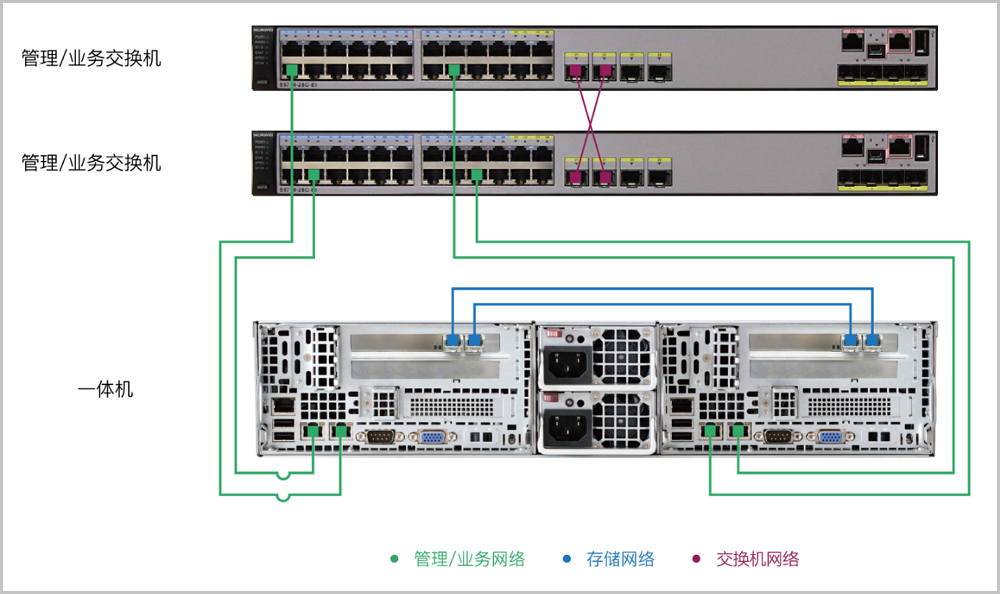

将ZStack Mini边缘计算一体机与交换机进行连接,一体机的上用于配置管理/业务网络Bond的两个千兆网卡分别连接到两个交换机的千兆网卡上,用于配置存储直连网络的万兆网卡之间以DAC线(万兆直连线缆)两两直连,连线示意图如图 2所示:
图 2. 两台堆叠模式交换机连线图


带外管理交换机(可选)

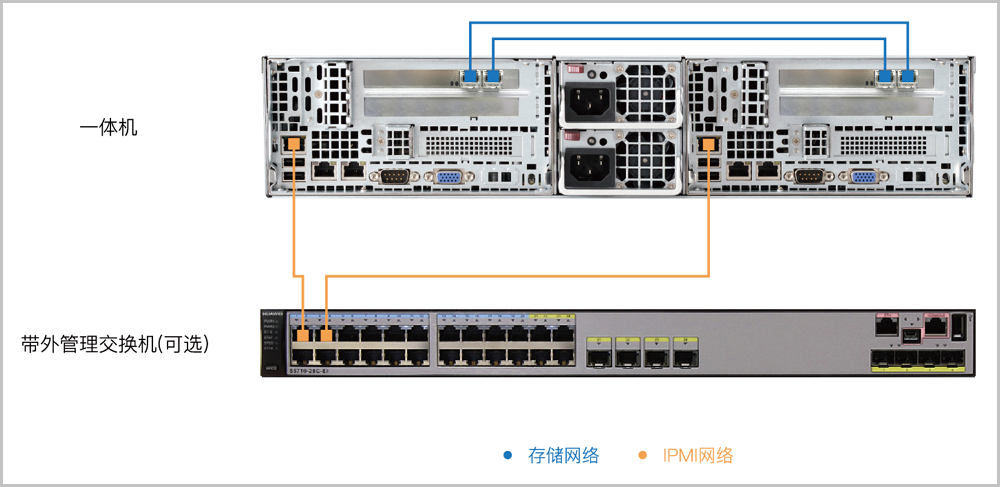

带外管理交换机为可选配置。如有需要,请将一体机的IPMI网卡与带外管理交换机连接,连线示意图如图 3所示:
图 3. 带外管理交换机连线图


注意事项

  • 管理/业务网络的Bond模式需要跟交换机配置模式联动。若交换机配置了动态或静态LACP,网络的Bond模式仅支持LACP;若交换机无LACP配置,网络的Bond模式仅支持AB;
  • 存储网线连接后不建议拔出,若遇到问题请联系官方技术支持。



升级提醒

若您选择升级至4.0.0及之后版本,请注意以下功能调整:

1. 云路由器全面升级为VPC路由器,云路由网络全面升级为VPC网络,不再单独设云路由器页面。升级全程无感知,相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户,不再单独设用户/用户组页面,不可再使用用户/用户组账号登录云平台。升级前,请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管,再执行升级操作。注意:对于admin创建并具备admin权限的用户账号同步取消,如有需要,可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式,统一由企业管理纳管,不再单独设AD/LDAP页面。升级前,请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管,再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助,请联系ZStack官方技术支持
