【新钛云服祝祥】企业级虚拟专有网络统一认证解决方案及实战
2018-12-20 19:21


0.背景


本文适用于办公以及研发环境的虚拟专有网络统一认证,适用于同时需要保障环境安全性,完整性以及可控性的情况。

内网的安全涉及到wifi准入,上网行为管理,网络出口防火墙等。基于ZStack平台私有云环境,需要一整套虚拟专有网准入以及日志审计的系统平台。

本次主要是使用openldap作为统一认证,Cisco ASA 作为VPN服务端,使用syslog进行日志审计。同时也提供了使用snmp的方式去定时轮训获取登录的用户以及ip。


说明:

本文介绍的方案是新钛云服架构师在实际环境中实践总结而来,效果不错,所以整理分享出来。


实战环境:

AA.zstack+ASA8.42+Anyconnect+Ldap(CiscoPerson)+Syslog




1.快速安装openldap


https://github.com/osixia/docker-openldap


docker run  --env LDAP_ORGANISATION="tyun" --env LDAP_DOMAIN="tyun.cn" --env LDAP_ADMIN_PASSWORD="ldap_passwd" --volume /data/slapd/database:/var/lib/ldap --volume /data/slapd/config:/etc/ldap/slapd.d --detach  -it  -p 389:389 -p 636:636 osixia/openldap:1.2.0

docker 快速安装(根据需要选择对应的版本,或者手工基于dockerfile build最新版本)或者手动安装,但需要加入memberof 属性。




2.openldap 导入CiscoPerson objectclass


2.1 下载 cisco.schema

wget https://gist.github.com/jaseywang/041f76d03e2f43579d6f6984e3358774

cisco.schema(上面链接失效的化,使用本处)

将85行改为MUST ( uid $ cn ), 86行 delete掉telephoneNumber(否则会报错)

也可以直接使用已经修改好的

https://raw.githubusercontent.com/qingyufei/ubuntutools/master/Cisco_ASA_ldap/zhuxiang/cisco.schema


2.2 基于cisco.schema生成cisco.ldif

新建配置文件以及目录

echo "include cisco.schema" >>cisco.conf

mkdir ldif_cisco

slaptest -f cisco.conf -F ldif_cisco



获取到ldif目录结构如下:

tree ldif

tree


.├── cn=conflig


│   ├── cn=schema


│   │   └── cn={0}cisco.ldif


│   ├── cn=schema.ldif


│   ├── olcDatabase={0}config.ldif


│   └── olcDatabase={-1}frontend.ldif


└── cn=config.ldif

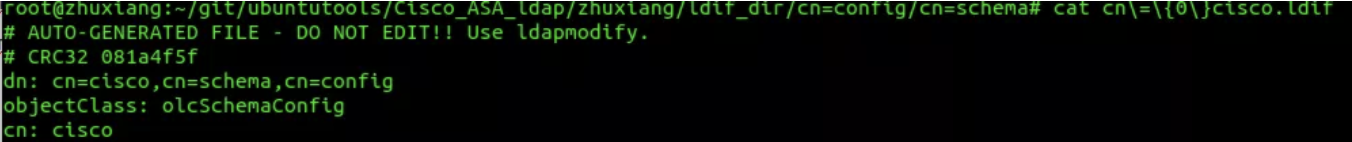

文件cn=config/cn=schema/cn={0}cisco.ldif就是生成的‘ldif’文件,编辑此文件,前三行改为:



dn: cn=cisco,cn=schema,cn=config

objectClass: olcSchemaConfig

cn: cisco

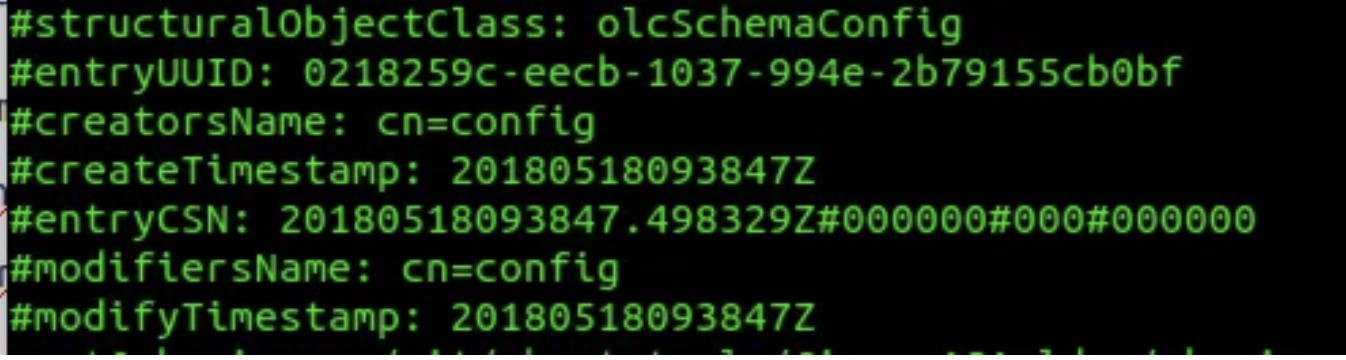

最后注释掉最后七行:



2.3 将‘’cn={0}cisco.ldif"文件内容导入ldap数据库


进入对应的目录,导入数据库(如果使用docker安装,则通过docker cp 复制配置文件到容器里执行,当然也可以安装openldap-clients,openldap-devel,通过-H 指定ldap主机):


cd  ldif_cisco/cn=config/cn=schema

sudo ldapadd -Q -Y EXTERNAL -H ldapi:/// -f cn={0}cisco.ldif


查看是否导入成功:

ldapsearch -Q -LLL -Y EXTERNAL -H ldapi:/// -b cn=schema,cn=config dn

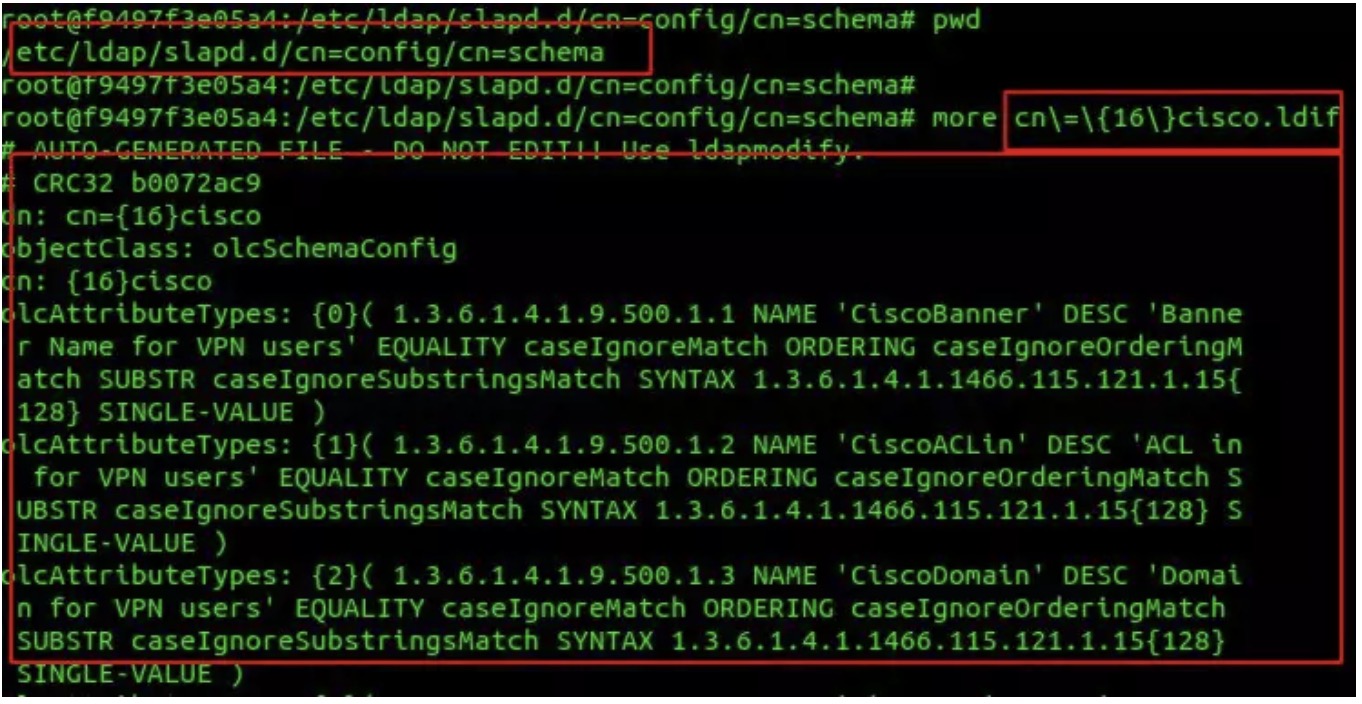

直接查看生成的文件(/etc/ldap/slapd.d/cn=config/cn=schema/cn={16}cisco.ldif):




3.Cisco ASA



3.1商业购买ASA 硬件+ Anyconnect vpn的liscence (推荐)

3.2模拟器vMware或在Esxi版本的ASA8.42(或者ASA931等其他版本都可以) +Cisco ASA Keygen(网上教程比较多,仅作为测试学习使用,请勿商业使用。)

3.3 KVM 版本的 ASA8.42(仅作为测试学习使用)。



解压vmware的ova 文件(iso文件为启动引导文件,qcow2为disk0:或者flash文件,最重要的是iso文件,qcow2可以重新生成):


convert vmware to qcow2

root@zhuxiang:~/cisco# tar -xvf asa842.ova

WOLF-ASA842-adv.ovf

WOLF-ASA842-adv.mf

WOLF-ASA842-adv-disk1.vmdk

WOLF-ASA842-adv-file1.iso


root@zhuxiang:~/cisco# ls

asa842.ova  WOLF-ASA842-adv-disk1.vmdk  WOLF-ASA842-adv-file1.iso  WOLF-ASA842-adv.mf  WOLF-ASA842-adv.ovf

root@zhuxiang:~/cisco# mkdir -pv ASA_qcow2

mkdir: created directory 'ASA_qcow2'

root@zhuxiang:~/cisco# qemu-img convert -f vmdk -O qcow2 WOLF-ASA842-adv-disk1.vmdk ASA_qcow2/ASA842-adv-disk1.qcow2

root@zhuxiang:~/cisco# cp WOLF-ASA842-adv-file1.iso ASA_qcow2/ASA842-adv-file1.iso

最重要的是iso文件,每次虚拟机启动都要重iso启动:

root@zhuxiang:~/cisco# ls ASA_qcow2/

ASA842-adv-disk1.qcow2  ASA842-adv-file1.iso


查看qcow2文件:

root@zhuxiang:~/cisco/ASA_qcow2# virt-list-filesystems -a ASA842-adv-disk1.qcow2

/dev/sda1


通过guestmount工具查看asa磁盘里的信息。


root@zhuxiang:~/cisco/ASA_qcow2# guestmount -a ASA842-adv-disk1.qcow2 -m /dev/sda1 /mnt

root@zhuxiang:~/cisco/ASA_qcow2# ls /mnt/

anyconnect-win-3.0.0629-k9.pkg  boot          csco_config         rdp2-plugin.090211.jar  ssh-plugin.080430.jar

asdm-645-206.bin                coredumpinfo  csd_3.6.181-k9.pkg  rdp-plugin.101215.jar   vnc-plugin.080130.jar

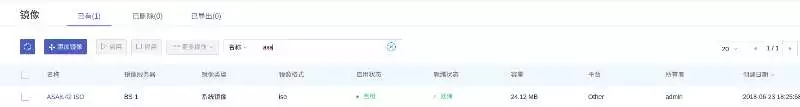

可以生成kvm系统(网卡必须选择e1000,把iso作为第一启动项),或者导入ISO ZStack,然后直接运行(导入ASA8.42.iso,格式必须是iso,平台是other):



创建虚拟机,根云盘规格选择10G,计算规格2核4G以上,网络按照需求选择,选择对应的ASA8.42 iso镜像。创建虚拟机成功。(Network Anti-Spoofing 功能注意关闭)

由于zstack2.3.2 不支持serial重定向,查看ASA8.42所在的计算节点,通过在宿主机上直接运行命令virsh console ASA8.42_domain进入console控制台,配置基础管理功能

(其他版本ASA可能支持直接从页面console口登陆)

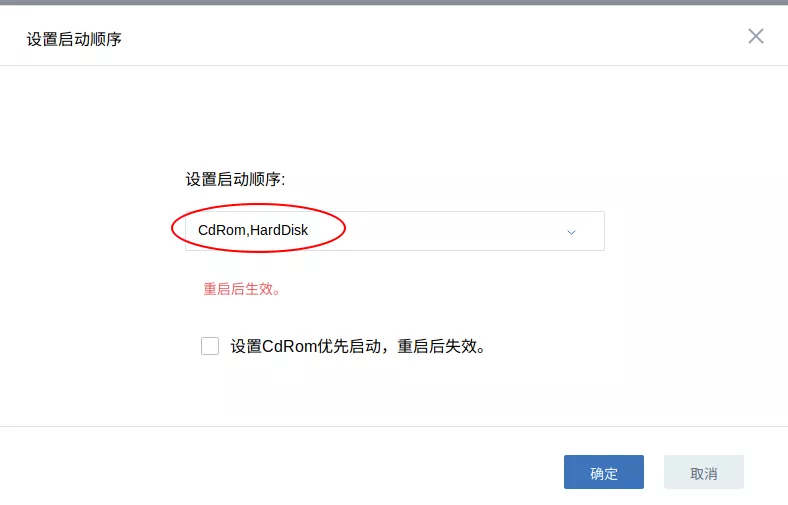

修改云主机启动顺序(CdRom,HardDisk):




asa


[root@bjm8-zscns-10-0-3-16 ~]# virsh list --all


Id    名称                         状态


----------------------------------------------------


6     687ba60019f04a5fa71b3f1501560d3a running


7     3459d91402c247ca8fabf0e7d922af7b running


9     09cabc8ca969429c9505fafaf14071eb running


34    fb4550f382fb496cbb03d77ca5f2456e running


42    8af69ae1236e4827880f6684987d9438 running


43    zstack10310                    running




[root@bjm8-zscns-10-0-3-16 ~]# virsh console 8af69ae1236e4827880f6684987d9438




连接到域 8af69ae1236e4827880f6684987d9438


换码符为 ^]




ASAGW7>


ASAGW7> ena


Password:


ASAGW7# show version




Cisco Adaptive Security Appliance Software Version 8.4(2)


Device Manager Version 6.4(5)206




Compiled on Wed 15-Jun-11 18:17 by builders


System image file is "Unknown, monitor mode tftp booted image"


Config file at boot was "startup-config"




ASAGW7 up 1 day 20 hours




Hardware:   ASA 5520, 3072 MB RAM, CPU Pentium II 2095 MHz


Internal ATA Compact Flash, 131072MB


BIOS Flash unknown @ 0x0, 0KB






0: Ext: GigabitEthernet0    : address is fa1a.6c10.8800, irq 0


1: Ext: GigabitEthernet1    : address is fa03.b8ec.3001, irq 0




Licensed features for this platform:


Maximum Physical Interfaces       : Unlimited      perpetual


Maximum VLANs                     : 100            perpetual


Inside Hosts                      : Unlimited      perpetual


Failover                          : Active/Active  perpetual


VPN-DES                           : Enabled        perpetual


VPN-3DES-AES                      : Enabled        perpetual


Security Contexts                 : 20             perpetual


GTP/GPRS                          : Enabled        perpetual


AnyConnect Premium Peers          : 10000          perpetual


AnyConnect Essentials             : 0              perpetual


Other VPN Peers                   : 5000           perpetual


Total VPN Peers                   : 0              perpetual


Shared License                    : Enabled        perpetual


AnyConnect for Mobile             : Enabled        perpetual


AnyConnect for Cisco VPN Phone    : Enabled        perpetual


Advanced Endpoint Assessment      : Enabled        perpetual


UC Phone Proxy Sessions           : 5000           perpetual


Total UC Proxy Sessions           : 10000          perpetual


Botnet Traffic Filter             : Enabled        perpetual


Intercompany Media Engine         : Disabled       perpetual




This platform has an ASA 5520 VPN Plus license.




4.AnyConnect VPN 配置


4.1 webvpn 配置

webvpn

webvpn

enable Outside

no anyconnect-essentials

anyconnect image disk0:/anyconnect-win-3.0.0629-k9.pkg 1

anyconnect enable

tunnel-group-list enable

sysopt connection permit-vpn


4.2 aaa-server ldap 配置

aaa-server ldap

ASAGW7# sho running-config aaa-server

aaa-server LdapServerGroup0 protocol ldap

aaa-server LdapServerGroup0 (Inside) host XXXXXXXXXX

ldap-base-dn dc=tyun,dc=cn

ldap-scope subtree

ldap-naming-attribute uid

ldap-login-password *****

ldap-login-dn cn=admin,dc=tyun,dc=cn

server-type openldap

ldap-attribute-map LdapMapClass0


4.3 ldap attribute-map 配置

ldap attreibute-map

ASAGW7# sho run ldap

ldap attribute-map LdapMapClass0

 map-name  CiscoACLin Cisco-AV-Pair

 map-name  CiscoBanner Banner1

 map-name  CiscoDNS Primary-DNS

 map-name  CiscoDomain IPSec-Default-Domain

 map-name  CiscoGroupPolicy IETF-Radius-Class

 map-name  CiscoIPAddress IETF-Radius-Framed-IP-Address

 map-name  CiscoIPNetmask IETF-Radius-Framed-IP-Netmask

 map-name  CiscoSplitACL IPSec-Split-Tunnel-List

 map-name  CiscoSplitTunnelPolicy IPSec-Split-Tunneling-Policy

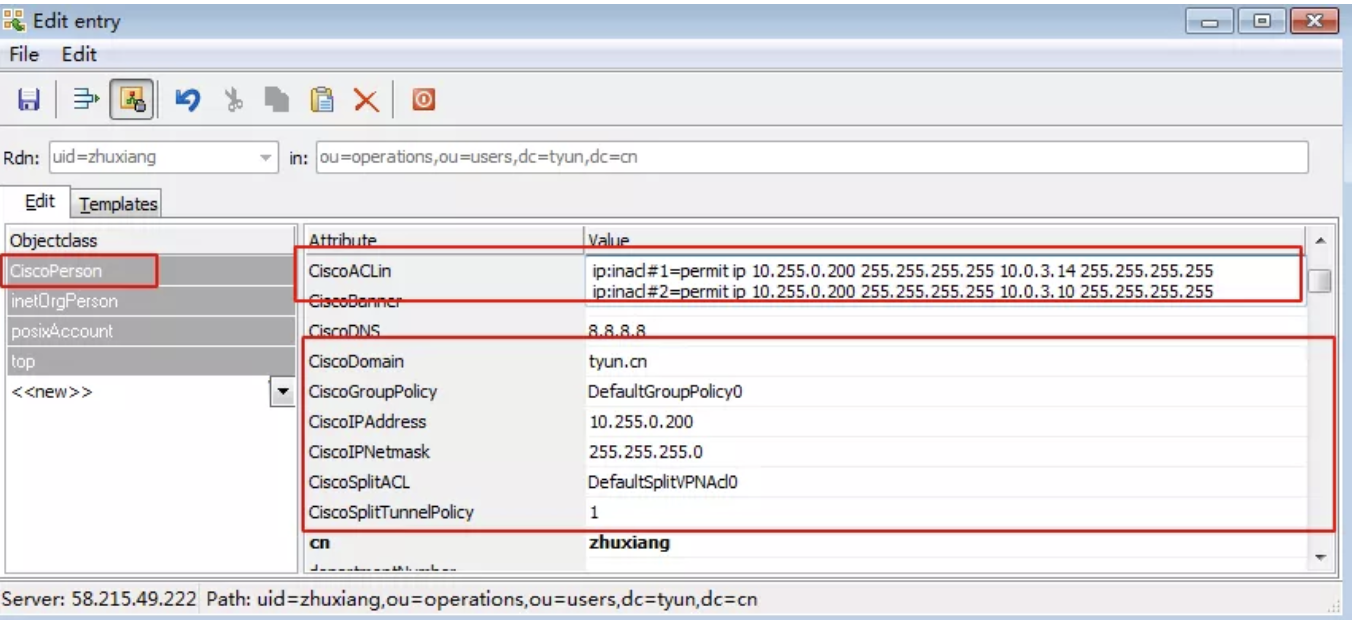

ldap 用户 ciscoperson objectclass 添加,以及ASA关键配置


ciscoperson


根据需要配置ciscoperson,案例如下,本次案例可以直接只使用group-policy

cat users.ldiff


# User account

dn: uid=zhuxiang,ou=operations,ou=users,dc=tyun,dc=cn

cn: zhu xiang

givenName: zhuxiang

sn: zhuxiang

uid: zhuxiang

uidNumber: 10000

gidNumber: 10000

homeDirectory: /home/zhuxiang

mail: zhuxiang@tyun.cn

objectClass: top

objectClass: posixAccount

objectClass: shadowAccount

objectClass: inetOrgPerson

objectClass: organizationalPerson

objectClass: person

objectClass: CiscoPerson

loginShell: /bin/bash

userPassword: {CRYPT}*

CiscoBanner: This is banner 1

CiscoIPAddress: 10.1.1.1

CiscoIPNetmask: 255.255.255.128

CiscoDomain: xtstack.com

CiscoDNS: 223.5.5.5

CiscoACLin: ip:inacl#1=permit ip 10.255.0.200 255.255.255.255 10.0.3.14 255.255.255.255

            ip:inacl#2=permit ip 10.255.0.200 255.255.255.255 10.0.3.10 255.255.255.255

CiscoSplitACL: DefaultSplitVPNAcl0

CiscoSplitTunnelPolicy: 1

CiscoGroupPolicy: DefaultGroupPolicy0


ASA 上对应配置

ASAGW47# show running-config access-list


access-list DefaultSplitVPNAcl0 standard permit 10.0.0.0 255.0.0.0


access-list DefaultSplitVPNAcl1 standard permit 10.0.5.0 255.255.255.0



ip local pool DefaultVPNPool0 10.255.0.11-10.255.0.64 mask 255.255.255.0


新建用户group-policy ,以及默认denyall的group-policy

ASAGW47# sho running-config group-policy

group-policy DefaultGroupPolicy0 internal

group-policy DefaultGroupPolicy0 attributes

vpn-simultaneous-logins 10

vpn-idle-timeout 9999

vpn-session-timeout none

vpn-tunnel-protocol ikev1 ikev2 l2tp-ipsec ssl-client ssl-clientless

split-tunnel-policy tunnelspecified

split-tunnel-network-list value DefaultSplitVPNAcl0

default-domain value tyun.cn

address-pools value DefaultVPNPool0

group-policy NoAccessGroupPolicy internal

group-policy NoAccessGroupPolicy attributes

vpn-simultaneous-logins 0

vpn-tunnel-protocol ikev1 ikev2 l2tp-ipsec ssl-client ssl-clientless

default-domain value tyun.cn

address-pools none


LDAP用户匹配上group-policy DefaultGroupPolicy0 才可以访问,其他用户默认匹配group-policy NoAccessGroupPolicy,该策略默认不可以访问vpn



ASAGW7# sho run tunnel-group

tunnel-group DefaultTunnelGroup0 type remote-access

tunnel-group DefaultTunnelGroup0 general-attributes

authentication-server-group LdapServerGroup0

default-group-policy NoAccessGroupPolicy

tunnel-group DefaultTunnelGroup0 webvpn-attributes

group-alias OperationsAdmin enable

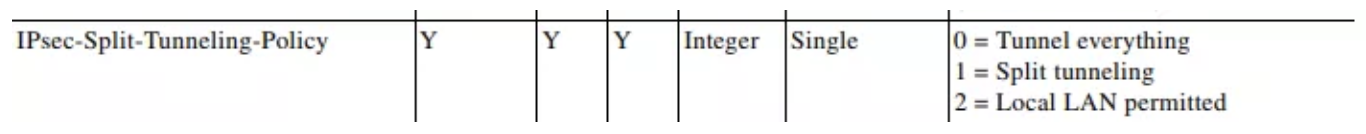

ldap objectclass ciscoperson 常见


https://www.cisco.com/c/en/us/td/docs/security/asa/asa90/configuration/guide/asa_90_cli_config/ref_extserver.pdf






5.log 配置


开启ASA vpn 以及auth log


asa syslog


logging enable


logging timestamp


logging buffer-size 1048576


logging buffered notifications


logging class vpn buffered notifications


logging class auth buffered notifications




日志可以查看登录用户历史记录


log


ASAGW7# show logging | include zhuxiang


May 23 2018 17:54:02: %ASA-4-722041: TunnelGroup58.215.49.222> No IPv6 address available for SVC connection


May 23 2018 17:54:02: %ASA-5-722033: Group58.215.49.222> First TCP SVC connection established for SVC session.


May 23 2018 17:54:02: %ASA-4-722051: Group58.215.49.222> Address <10.255.0.13> assigned to session


May 23 2018 17:57:20: %ASA-5-722012: Group58.215.49.222> SVC Message: 16 TICE: Aborted by caller.


May 23 2018 17:57:20: %ASA-5-722037: Group58.215.49.222> SVC closing connection: User Requested.


May 23 2018 17:57:20: %ASA-4-113019: Group = DefaultTunnelGroup0, Username = zhuxiang, IP = 58.215.49.222, Session disconnected. Session Type: AnyConnect-Parent, Duration: 0h:03m:18s, Bytes xmt: 8592, Bytes rcv: 1053, Reason: User Requested


May 23 2018 18:45:44: %ASA-5-722037: Group101.81.238.100> SVC closing connection: Transport closing.


May 23 2018 18:48:15: %ASA-5-722037: Group101.81.238.100> SVC closing connection: Transport closing.




通通过snmp 获取 用户以及访问的来源ip地址


asa snmp


[root@zabbix55 ~]# snmpwalk -v 2c -c tyun11325 10.0.5.7 enterprises.9.9.392.1.3.21.1.10


SNMPv2-SMI::enterprises.9.9.392.1.3.21.1.10.8.122.104.117.120.105.97.110.103.53249 = STRING: "124.78.135.29"


SNMPv2-SMI::enterprises.9.9.392.1.3.21.1.10.8.122.104.117.120.105.97.110.103.57345 = STRING: "101.81.238.100"




重量级的Graylog

https://blog.csdn.net/liukuan73/article/details/52525431


商业kiwi syslog




6.后记




以下的方法是直接通过ldap memberof (ldapsearch -x -h "127.0.0.1" -b dc=tyun,dc=cn -D "cn=admin,dc=tyun,dc=cn" -W '(uid=zhuxiang)' memberOf)属性映射的方式,8.4.2没有测试成功,估计要更高的版本。


参考文档:


https://www.cisco.com/c/zh_cn/support/docs/security/asa-5500-x-series-next-generation-firewalls/91831-mappingsvctovpn.html#anc6


https://www.tunnelsup.com/cisco-asa-vpn-authorize-user-based-on-ldap-group/


https://www.cisco.com/c/en/us/support/docs/security/asa-5500-x-series-next-generation-firewalls/98625-asa-ldap-authentication.html


下载ZStack企业版

您已填写过基本信息?点击这里

姓名应该不少于两个字符
手机号格式错误
公司名称不应该少于4个字符
邮箱格式错误

下载链接将会通过邮件形式发送至您的邮箱,请谨慎填写。

下载ZStack企业版

还未填写过基本信息?点击这里

邮箱或手机号码格式错误

商务咨询:

400-962-2212 转 1

售后咨询:

400-962-2212 转 2

商务联系:

sales@zstack.io
申请ZStack多机版
姓名应该不少于两个字符
手机号格式错误
公司名称不应该少于4个字符
邮箱格式错误

商务咨询:

400-962-2212 转 1

售后咨询:

400-962-2212 转 2

商务联系:

sales@zstack.io

下载链接已发送至您的邮箱。

如未收到,请查看您的垃圾邮件、订阅邮件、广告邮件。 当您收到电子邮件后,请点击 URL 链接,以完成下载。

下载链接已发送至您的邮箱。

如未收到,请查看您的垃圾邮件、订阅邮件、广告邮件。
或点击下方URL链接 (IE内核浏览器请右键另存为), 完成下载:

感谢您使用 ZStack 产品和服务。

成功提交申请。

我们将安排工作人员尽快与您取得联系。

感谢您使用 ZStack 产品和服务。
