IPv4+IPv6 双栈

IPv4+IPv6双栈即一个网卡同时拥有IPv4和IPv6两个地址，兼顾IPv4和IPv6的优点。使用IPv4+IPv6 双栈，分别实现不同的业务场景。

假定客户环境如下：

公有网络

Table 1. 公有网络配置信息
公有网络	配置信息
网卡	em1
VLAN ID	非VLAN
IP地址段	10.108.10.100~10.108.10.200
子网掩码	255.0.0.0
网关	10.0.0.1
DHCP服务IP	10.108.10.101

管理网络

Table 2. 管理网络配置信息
管理网络	配置信息
网卡	em2
VLAN ID	非VLAN
IP地址段	192.168.29.10~192.168.29.20
子网掩码	255.255.255.0
网关	192.168.29.1

Note:

出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。

VPC网络1

Table 3. IPv4类型VPC网络1配置信息
VPC网络	配置信息
网卡	em1
VLAN ID	2800
IP CIDR	192.168.10.0/24
网关	192.168.10.1
DHCP服务IP	192.168.10.2

Table 4. VPC网络1的IPv6网络段
VPC网络	配置信息
IP CIDR	234e:0:4569::/64
网关	234e:0:4569::1
DHCP服务IP	234e:0:4569::2

VPC网络2

Table 5. IPv4类型VPC网络2配置信息
VPC网络	配置信息
网卡	em1
VLAN ID	2900
IP CIDR	192.168.11.0/24
网关	192.168.11.1
DHCP服务IP	192.168.11.2

Table 6. VPC网络2的IPv6网络段
VPC网络	配置信息
IP CIDR	234e:0:456a::/64
网关	234e:0:456a::1
DHCP服务IP	234e:0:456a::2

IPv4+IPv6双栈使用流程如下：

搭建IPv4网络环境。
添加IPv6类型的网络段。
重启VPC路由器。
添加IPv6类型的DNS。
使用双栈网络创建云主机。
获取云主机IPv6地址。
验证网络连通性。

搭建IPv4网络环境。

参考IPv4 基本部署章节并根据场景规划，搭建一套IPv4类型的VPC网络。假定创建后的VPC网络为：L3-VPC-1和L3-VPC-2。此时，这两条同一VPC路由器下的VPC网络为IPv4类型。
Note: 也可先搭建IPv6类型的扁平网络，再添加IPv4类型的网络段。
添加IPv6类型的网络段。
为已有IPv4网络，添加IPv6类型的网络段，组成IPv4+IPv6双栈网络。
在VPC网络界面，选择该网络点击更多操作 > 添加IPv6网络段，并参考Table 4和Table 6，分别为L3-VPC-1和L3-VPC-2添加IPv6网络段。可参考以下示例输入相应内容：
- 网络段方法：支持IP范围和CIDR，本章节以IP范围为例
  Note: IPv6支持IP范围和CIDR方式输入IP地址，支持以下几种输入规范：

  冒分十六进制表示法：格式为X:X:X:X:X:X:X:X，其中每个X表示地址中的16b，以十六进制表示，例如：3456:0:3636:0:ffff:ffff:ffff:ffff。

  0位压缩表示法：若IPv6地址中间包含很长的一段0，可以把连续的一段0压缩为“::”。但为保证地址解析的唯一性，地址中”::”只能出现一次，例如：3456:0:5858::2。

  CIDR表示法：格式为X:X:X:X:X:X:X:X/N，其中N代表前缀长度。
- 分配IP模式：选择Stateful-DHCP
  Note: IPv6支持以下几种分配IP方式：

  Stateful-DHCP（默认）：有状态地址DHCP配置，接口地址以及其他参数全部通过DHCP协议配置。IP范围方式仅支持此分配模式。

  Stateless-DHCP：无状态地址DHCP配置，接口地址通过路由通告的前缀和接口Mac地址自动推导出来，其他参数通过DHCP协议配置。

  SLAAC：无状态地址自动配置，接口地址通过路由通告的前缀自动推导出来，其他参数也附带在路由通告中。
- 起始IP：设置起始IP，例如：234e:0:4568::2
- 结束IP：设置结束IP，例如：234e:0:4568:0:ffff:ffff:ffff:ffff
- 前缀长度：设置IP前缀长度，范围64~126，例如：64
- 网关：设置网关，例如：234e:0:4568::1
- DHCP服务IP：可选项，设置DHCP服务IP，例如：234e:0:4568::3
  Note:

  若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

  若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

  DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

  起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

  若留空不填，将由系统在添加的IP范围内随机指定。

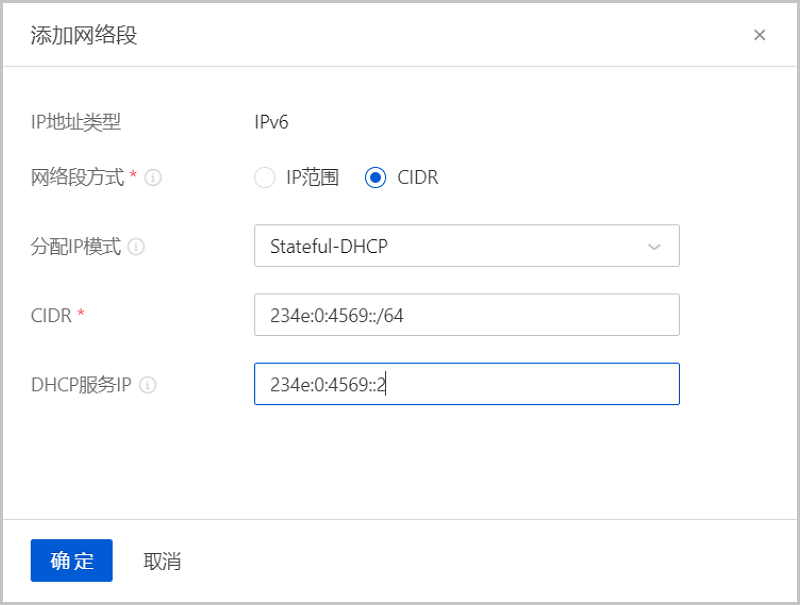

如Figure 1所示，此时，L3-VPC-1和L3-VPC-2变为IPv4+IPv6双栈网络。
Figure 1. 添加IPv6网络段
重启VPC路由器。

若对已加载VPC路由器的VPC网络添加新类型的网络段，需重启VPC路由器，否则可能导致网络不通。

在VPC路由器页面选择该路由器，点击更多操作 > 重启即可。
添加IPv6类型的DNS。
在VPC路由器详情页的DNS子页面，点击操作 > 添加按钮，可参考以下示例输入相应内容：
- 网络地址类型：选择IPv6
- DNS：输入IPv6类型的DNS，例如：240c::6644

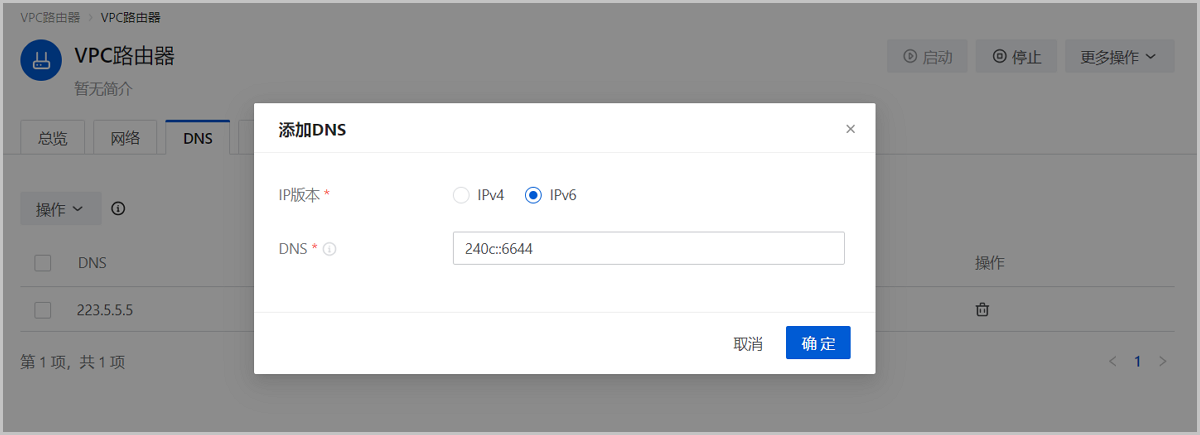

如Figure 2所示：
Figure 2. 添加IPv6类型DNS
使用双栈网络创建云主机。
分别使用L3-VPC-1和L3-VPC-2创建一个双栈云主机，例如：VM-双栈-1和VM-双栈-2。本章节以创建VM-双栈-1为例进行介绍。
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 云主机，进入云主机界面，点击创建云主机，在弹出的创建云主机界面，可参考以下示例输入相应内容：
- 名称：设置云主机名称，例如：VM-双栈
- 简介：可选项，可留空不填
- 数量：输入2
- 计算规格：选择云主机计算规格
- 镜像：选择云主机镜像
- 根云盘规格：选择根云盘规格
- 网络配置：选择IPv4+IPv6类型的三层网络
- User Data：支持导入User Data，即用户自定义数据，通过上传自定义的参数或脚本，对主机做一些定制化配置或完成特定任务
点击确定按钮，创建两个双栈云主机（VM-双栈-1和VM-双栈-2）。
获取云主机IPv6地址。
ZStack Cloud默认为IPv4网络自动获取IP，但IPv6网络需要手动获取IP地址。分别打开两台云主机控制台，执行如下命令获取IP地址：
```
-bash-4.2# dhclient -6 eth0  # eth0表示网卡名称
```
Note: FE80开头的地址为链路本地地址，并非预期的地址。

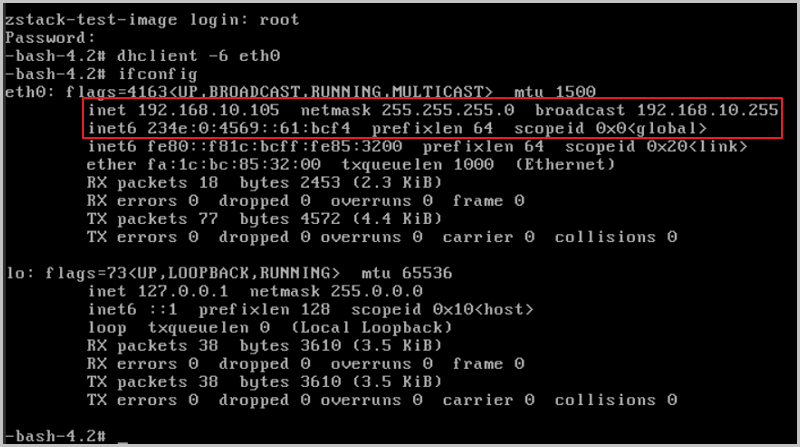

如Figure 3所示：
Figure 3. 获取IPv6地址

本场景获取到的IP地址如下（ifconfig命令查找获取）：
- VM-双栈-1 IPv4地址：192.168.10.105
- VM-双栈-1 IPv6地址：234e:0:4569::61:bcf4
- VM-双栈-2 IPv4地址：192.168.11.250
- VM-双栈-2 IPv6地址：234e:0:456a::46:7348
验证网络连通性。
预期结果：
- 登录VM-双栈-1，分别用IPv4和IPv6地址，能够ping通VM-双栈-2。
- 登录VM-双栈-2，分别用IPv4和IPv6地址，能够ping通VM-双栈-1。

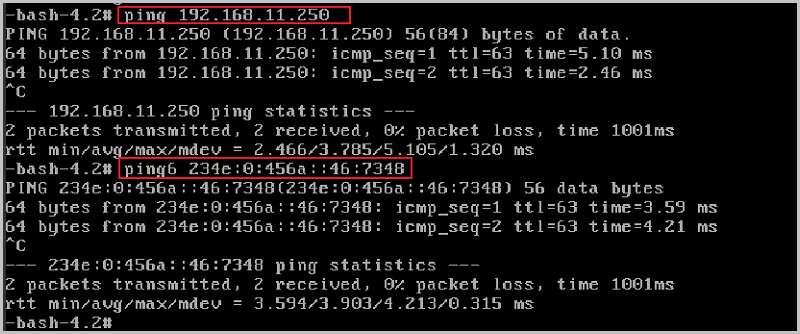

验证网络连通性：登录VM-双栈-1，分别用IPv4和IPv6地址，检查是否能够ping通VM-双栈-2，如Figure 4所示：
Figure 4. 验证网络连通性

同理，登录VM-双栈-2，分别用IPv4和IPv6地址，能够ping通VM-双栈-1。

至此，VPC网络IPv4+IPv6双栈的使用方法介绍完毕。
