IPv4 基本部署

IPv4又称互联网通信协议第四版，地址长度32位，是目前使用最广泛的网际协议版本。ZStack Cloud VPC网络支持IPv4协议，本章节将详细介绍IPv4类型VPC网络的基本部署。

假定客户环境如下：
  1. 公有网络
    Table 1. 公有网络配置信息
    公有网络 配置信息
    网卡 em1
    VLAN ID 非VLAN
    IP地址段 10.108.10.100~10.108.10.200
    子网掩码 255.0.0.0
    网关 10.0.0.1
    DHCP服务IP 10.108.10.101
  2. 管理网络
    Table 2. 管理网络配置信息
    管理网络 配置信息
    网卡 em2
    VLAN ID 非VLAN
    IP地址段 192.168.29.10~192.168.29.20
    子网掩码 255.255.255.0
    网关 192.168.29.1
    Note:
    • 出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
    • 此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。
  3. VPC网络1
    Table 3. VPC网络1配置信息
    私有网络 配置信息
    网卡 em1
    VLAN ID 2800
    IP CIDR 192.168.10.0/24
    网关 192.168.10.1
    DHCP服务IP 192.168.10.2
  4. VPC网络2
    Table 4. VPC网络2配置信息
    私有网络 配置信息
    网卡 em1
    VLAN ID 2900
    IP CIDR 192.168.11.0/24
    网关 192.168.11.1
    DHCP服务IP 192.168.11.2
专有网络VPC的基本部署流程如下：
  1. 创建二层公有网络，并加载此二层网络到相应集群。
  2. 创建三层公有网络。
  3. 创建二层管理网络，并加载此二层网络到相应集群。
  4. 创建三层管理网络。
  5. 添加路由器镜像。
  6. 创建路由器规格。
  7. 基于路由器规格创建VPC路由器。
  8. 创建二层网络（用于创建三层的VPC网络1），并加载此二层网络到相应集群。
  9. 创建三层网络（VPC网络1）。
  10. 创建二层网络（用于创建三层的VPC网络2），并加载此二层网络到相应集群。
  11. 创建三层网络（VPC网络2）。
  12. 分别使用VPC网络1和VPC网络2创建云主机。
  13. 验证VPC网络1与VPC网络2的互通性。
  1. 创建二层公有网络，并加载此二层网络到相应集群。

    请参考Table 1创建二层公有网络，并加载此二层网络到相应集群。

    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，可参考以下示例输入相应内容：
    • 区域：显示当前区域
    • 名称：设置L2-公有网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2NoVlanNetwork
    • 虚拟交换机类型：选择二层网络的虚拟交换机类型，此场景选择默认类型
    • SR-IOV：选择是否启用SR-IOV功能，本场景不启用
    • 集群：选择集群，如Cluster-1
    • 网卡名称：输入网卡名称，例如：em1
    如Figure 1所示：
    Figure 1. 创建L2-公有网络


  2. 创建三层公有网络。

    请参考Table 1创建三层公有网络。

    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，进入公有网络界面，点击创建公有网络，在弹出的创建公有网络界面，可参考以下示例输入相应内容：
    • 名称：设置L3-公有网络名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-公有网络
    • 网络地址类型：选择IPv4
    • 网络段方式：选择IP范围方式
    • 起始IP：10.108.10.100
    • 结束IP：10.108.10.200
    • 子网掩码：255.0.0.0
    • 网关：10.0.0.1
    • DHCP服务：可选择是否需要DHCP服务
      Note:
      • 默认开启，为云主机提供自动分配IP，此时DHCP服务IP支持自定义设置，也可由系统随机指定。
      • 关闭后，使用此网络的云主机将无法自动获取IP，需手动配置，此时DHCP IP不支持自定义设置，也不可由系统随机指定。
      • DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：10.108.10.101
        Note:
        • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。
        • 若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。
        • DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。
        • 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。
        • 若留空不填，将由系统在添加的IP范围内随机指定。
    • DNS：可选项，可留空不填，也可设置，如114.114.114.114

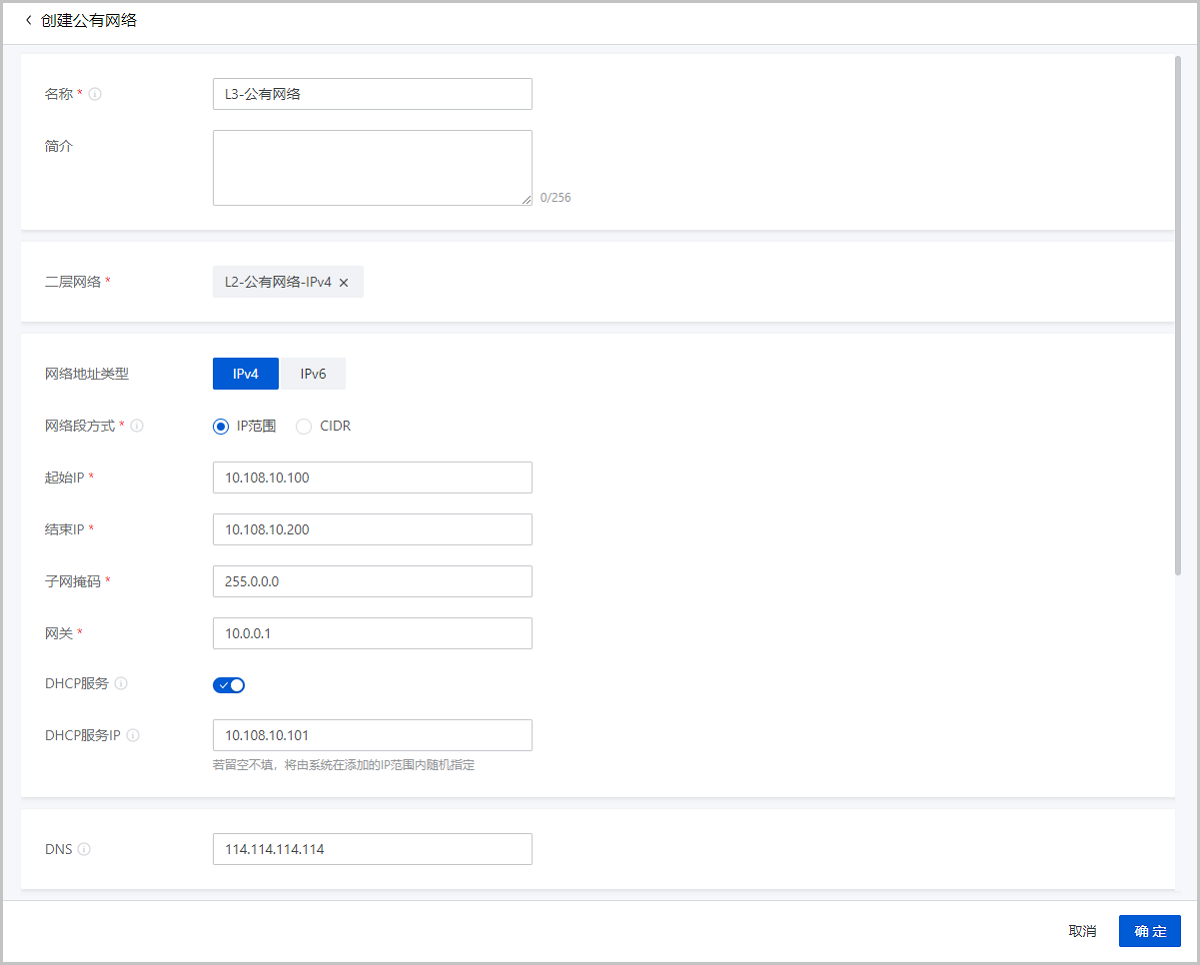

    如Figure 2所示：
    Figure 2. 创建L3-公有网络


  3. 创建二层管理网络，并加载此二层网络到相应集群。

    请参考Table 2创建二层管理网络，并加载此二层网络到相应的集群。

    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，可参考以下示例输入相应内容：
    • 区域：显示当前区域
    • 名称：设置L2-管理网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2NoVlanNetwork
    • 虚拟交换机类型：：选择二层网络的虚拟交换机类型，此场景选择默认类型
    • SR-IOV：选择是否启用SR-IOV功能，本场景不启用
    • 集群：选择集群，如Cluster-1
    • 网卡名称：输入网卡名称，例如：em2
    如Figure 3所示：
    Figure 3. 创建L2-管理网络


  4. 创建三层管理网络。

    请参考Table 2创建三层管理网络。

    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 专用网络 > 管理网络，进入管理网络界面，点击创建管理网络，在弹出的创建管理网络界面，可参考以下示例输入相应内容：
    • 名称：设置L3-管理网络名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-管理网络
    • 网络段方式：选择IP范围
    • 起始IP：192.168.29.10
    • 结束IP：192.168.29.20
    • 子网掩码：255.255.255.0
    • 网关：192.168.29.1
    如Figure 4所示：
    Figure 4. 创建L3-管理网络


  5. 添加路由器镜像

    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器镜像，进入路由器镜像界面，点击添加路由器镜像，弹出添加路由器镜像界面。

    可参考以下示例输入相应内容：
    • 名称：设置镜像名称
    • 简介：可选项，备注相关信息
    • 镜像功能：选择镜像用于何种功能场景，此处选择VPC路由器
    • CPU架构：设置路由器镜像的 CPU 架构，VPC 路由器在创建时将继承路由器镜像的 CPU 架构。
    • 镜像服务器：选择镜像服务器，用于存放镜像
    • 镜像路径：选择添加镜像的方式，支持添加URL路径或本地文件上传两种方式
      • URL：输入镜像的可下载路径
        ZStack Cloud提供专用的VPC路由器镜像（KVM）供用户使用，可直接从官网获取该镜像的下载地址。
        • 软件名称：ZStack-vRouter-4.4.24.qcow2
        • 下载地址：点击这里
      • 本地文件：选择当前浏览器可访问的镜像直接上传
        Note:
        • 支持上传到镜像仓库和Ceph镜像服务器。
        • 采用本地浏览器作为中转上传镜像，请勿刷新或关闭当前浏览器，也不可停止管理节点服务，否则会添加失败。
  6. 创建路由器规格
    可参考以下示例输入相应内容：
    • 名称：设置路由器规格名称
    • 简介：可选项，可留空不填
    • CPU：设置路由器的CPU核数
      Note: 目前路由器最多支持240个CPU核数，生产环境中建议核数设置为8以上。
    • 内存：设置路由器内存的大小，基本单位包括：MB/GB/TB，生产环境中建议设置为8G以上。
    • 管理网络：选择已创建的管理网络
    • 镜像：选择已添加的路由器镜像
      Note: 若路由器规格中使用的公有网络存在IPv6网络段，创建VPC路由器时，请务必使用最新版本的路由器镜像。
    • 管理网络：选择已创建的管理网络
    • 公有网络：选择已创建的公有网络
      • 使用该路由器规格创建的路由器支持为VPC网络提供各种网络服务。
    如Figure 5所示：
    Figure 5. 创建路由器规格


  7. 基于路由器规格创建VPC路由器。
    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > VPC路由器，进入VPC路由器界面，点击创建VPC路由器，在弹出的创建VPC路由器界面，可参考以下示例输入相应内容：
    • 名称：设置VPC路由器名称
    • 简介：可选项，可留空不填
    • 路由器规格：选择已创建好的路由器规格
    • 集群：可选项，指定启动VPC路由器的物理机所在的集群
    • 存储分配策略：VPC路由器支持系统分配和手动指定两种存储分配策略：
      • 系统分配：系统根据预置策略分配主存储。
      • 手动指定：用户按需手动选择主存储。
        • 主存储：选择VPC路由器使用的主存储
    • 物理机：可选项，可指定物理机来启动VPC路由器
    • 指定默认IPv4/IPv6：可选项，即默认IP，指定VPC路由器的默认IP，留空不填将随机分配
    • DNS：可选项，可设置VPC路由器的DNS解析服务，留空不填将默认指定223.5.5.5
      Note:
      • 支持设置IPv4或IPv6类型的DNS，例如：IPv4指定223.5.5.5；IPv6指定240C::6644。
      • 使VPC路由器内的服务能够通过DNS访问公网服务。如需使用其他DNS进行解析，可自行指定DNS地址。
      • 使用VPC网络创建的云主机，DNS即为该VPC网络的网关，由VPC路由器负责转发。
    • CPU绑定：将VPC路由器的虚拟CPU(vCPU) 与物理机的物理CPU(pCPU) 严格关联，可为VPC路由器分配特定的pCPU，提高VPC路由器性能。
      Note:
      • 格式说明
        • 在左侧文本框中输入vCPU范围，右侧文本框中输入pCPU范围。范围格式：包含整数、"-"、"^" 的逗号分隔列表。
        • vCPU范围取决于所选路由器规格。
        • pCPU范围取决于所选集群或是所选物理机的pCPU数量。
      • 参考示例：左侧文本框中输入"1"，右侧文本框中输入"0-3,^2"，表示vCPU 1与pCPU 0、1、3严格关联，其中，"^"表示不包含。
    如Figure 6所示：
    Figure 6. 创建VPC路由器

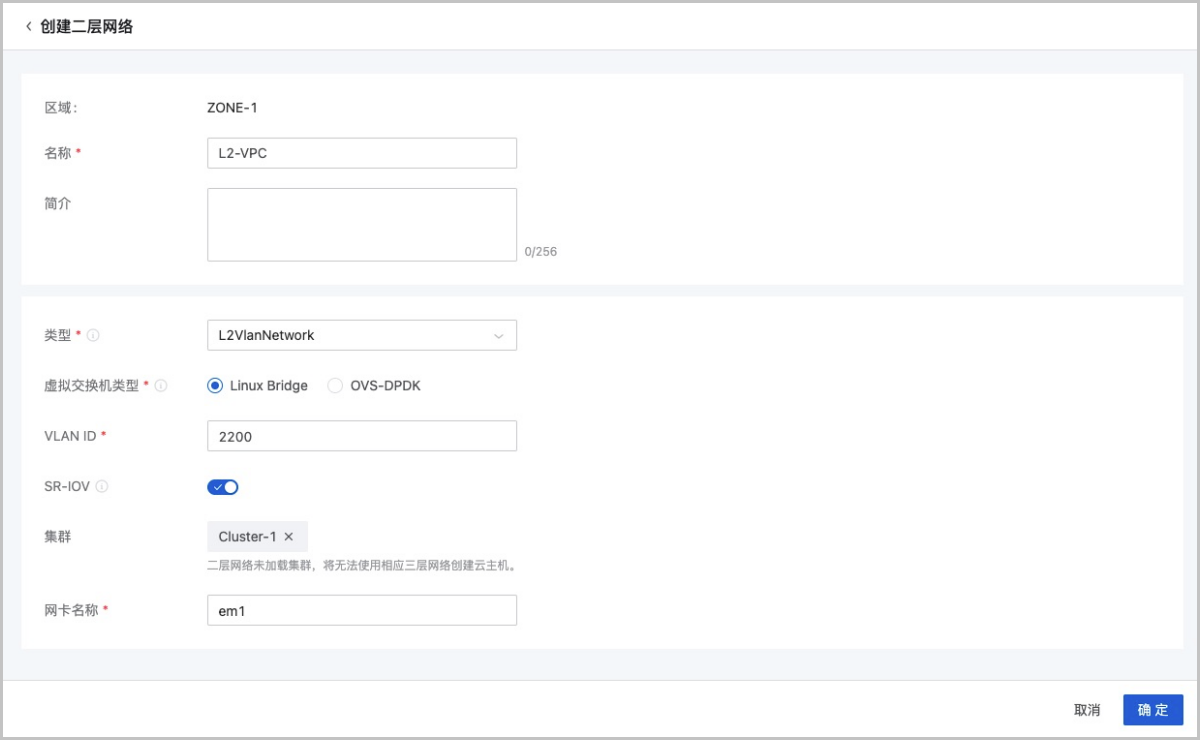

  8. 创建二层网络（用于创建三层的VPC网络1），并加载此二层网络到相应集群。
    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，参考上述Table 3填写如下：
    • 区域：显示当前区域
    • 名称：设置L2-私有网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2VlanNetwork
    • 虚拟交换机类型：选择二层网络的虚拟交换机类型，此场景选择默认类型
    • VlAN ID：2800
    • SR-IOV：选择是否启用SR-IOV功能，本场景不勾选
    • 集群：选择集群，例如：Cluster-1
    • 网卡名称：输入网卡名称，例如：em1
    如Figure 7所示：
    Figure 7. 创建L2-私有网络


  9. 创建三层网络（VPC网络1）。
    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > VPC网络，进入VPC网络界面，点击创建VPC网络，在弹出的创建VPC网络界面，参考Table 3填写如下信息：
    • 名称：设置VPC网络1名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-私有网络
    • VPC路由器：选择已创建的VPC路由器
    • 网络地址类型：选择IPv4
    • 网络段方式：选择CIDR
    • CIDR：192.168.10.0/24
      Note: 网络段不可重叠。
    • 网关：192.168.10.1
    • DHCP服务：可选择是否需要DHCP服务
      Note:
      • 默认开启，为云主机提供自动分配IP，此时DHCP服务IP支持自定义设置，也可由系统随机指定。
      • 关闭后，使用此网络的云主机将无法自动获取IP，需手动配置，此时DHCP IP不支持自定义设置，也不可由系统随机指定。
      • DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：192.168.10.2
        Note:
        • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。
        • 若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。
        • DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。
        • 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。
        • 若留空不填，将由系统在添加的IP范围内随机指定。
    • DNS：可选项，可留空不填
    如Figure 8所示：
    Figure 8. 创建VPC网络1


  10. 同理创建二层网络（用于创建三层的VPC网络2），并加载此二层网络到相应集群。
  11. 同理创建三层网络（VPC网络2）。
  12. 分别使用VPC网络1和VPC网络2创建云主机。

    在ZStack Cloud主菜单，点击 资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面，点击创建云主机，使用已创建的VPC网络1创建云主机1，例如：VM-1

    同理，使用VPC网络2创建云主机2，例如：VM-2。

  13. 验证VPC网络1与VPC网络2的互通性。

    预期结果：同一VPC路由器上子网互通（例如：VPC网络1与VPC网络2可以互相通信）。

    验证连通性：

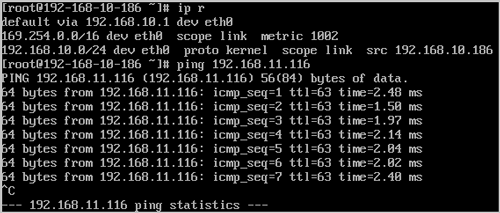

    • 登录VM-1，检查是否能够ping通VM-2，如Figure 9所示：
      Figure 9. VM-1 ping通 VM-2


    • 登录VM-2，检查是否能够ping通VM-1，如Figure 10所示：
      Figure 10. VM-2 ping通 VM-1


至此，IPv4类型VPC网络的基本部署实践介绍完毕。
