VPC路由器高可用

VPC路由器高可用的典型场景：
  • 在ZStack私有云环境中，搭建一套VPC路由器高可用组环境，当组内主VPC路由器状态异常，将自动切换为备VPC路由器继续运行业务，保证业务流畅。
本场景主要介绍VPC路由器高可用的使用流程：
  1. 创建VPC路由器高可用组
  2. 使用高用组内路由器创建VPC网络
  3. 使用VPC网络创建云主机
  4. 验证高可用组是否生效

假定客户环境如下：

ZStack：
  1. 公有网络
    Table 1. 公有网络配置信息
    公有网络 配置信息
    网卡 em01
    VLAN ID 非VLAN
    IP地址段 10.0.226.1~10.0.226.100
    子网掩码 255.0.0.0
    网关 10.0.0.1
  2. 管理网络
    Table 2. 管理网络配置信息
    管理网络 配置信息
    网卡 em02
    VLAN ID 非VLAN
    IP地址段 192.168.28.10~192.168.28.90
    子网掩码 255.255.255.0
    网关 192.168.28.1
    Note:
    • 出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
    • 此管理网络与ZStack私有云中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。
  3. VPC网络
    Table 3. VPC网络配置信息
    私有网络 配置信息
    网卡 em01
    VLAN ID 2800
    IP CIDR 192.168.1.0/24
    DHCP IP 192.168.1.2

以下介绍VPC路由器高可用组实践步骤。

  1. 在ZStack中创建VPC路由器高可用组，并新建VPC路由器加入高可用组，云平台将自动生成配置完全相同的伙伴路由。创建方法请参考创建高可用组章节。

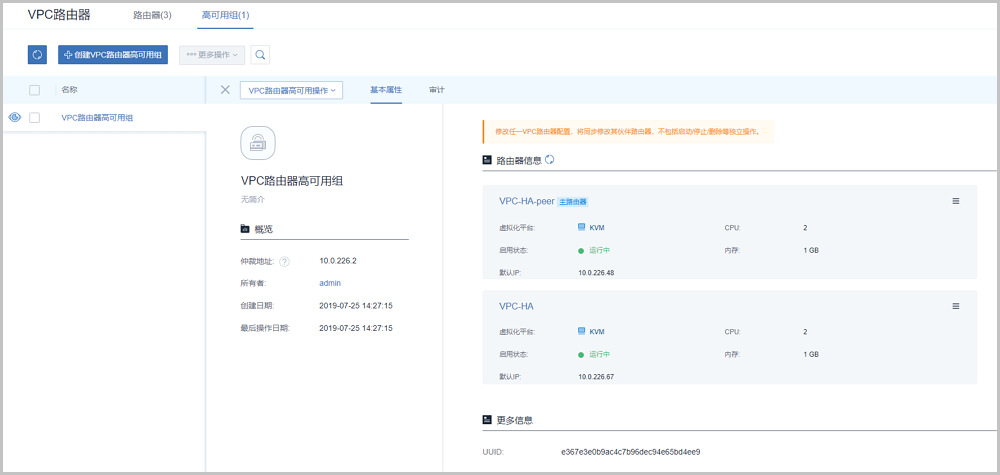

    创建的VPC路由器高可用组如Figure 1所示：
    Figure 1. VPC路由器高可用组


  2. 指定高可用组内的VPC路由器，在ZStack私有云界面创建三层的VPC网络。
    在ZStack私有云主菜单，点击网络资源 > VPC > VPC网络，进入VPC网络界面，点击创建VPC网络，在弹出的创建VPC网络界面，输入以下信息：
    • 名称：设置VPC网络名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2网络
    • 关闭DHCP服务：选择是否需要DHCP服务
      Note:
      • 默认不勾选，表示启用DHCP服务，为云主机提供自动分配IP，此时DHCP IP支持自定义设置，也可由系统随机指定；
      • 勾选后，表示关闭DHCP服务，使用此网络的云主机将无法自动获取IP，需手动配置，此时DHCP IP不支持自定义设置，也不可由系统随机指定。
    • VPC路由器：可选项，选择高可用组内的VPC路由器
    • 添加网络段：选择CIDR
    • CIDR：192.168.1.0/24
      Note: 网络段不可重叠。
    • DHCP IP：可选项，可按需设置DHCP IP
      Note:
      • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP IP；
      • 若三层网络已存在DHCP IP，添加网络段不允许自定义设置DHCP IP；
      • DHCP IP必须在添加的CIDR内，且未被占用；
      • 若留空不填，将由系统在添加的CIDR内随机指定；
      • CIDR内首个IP地址已被默认为网关，不可作为DHCP IP。

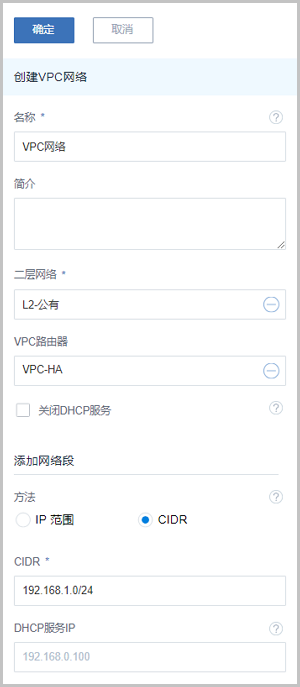

    如Figure 2所示，点击确定，创建VPC网络。
    Figure 2. 创建VPC网络


  3. 使用VPC网络创建私有云云主机。
    在ZStack私有云主菜单，点击 云资源池 > 云主机，进入云主机界面，点击创建云主机，在弹出的创建云主机界面，可参考以下示例输入相应内容：
    • 添加方式：单个
    • 名称：设置私有云云主机名称
    • 简介：可选项，可留空不填
    • 计算规格：选择已创建的计算规格
    • 镜像：选择已添加的云主机镜像
    • 网络：选择IPv4网络地址类型中的VPC网络

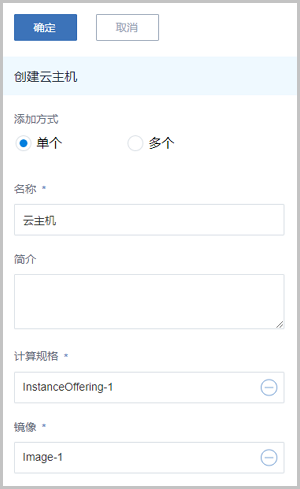

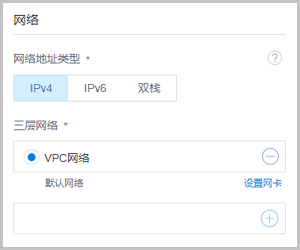

    如Figure 3所示，点击 确定，创建私有云云主机。
    Figure 3. 创建私有云云主机




  4. 验证VPC路由器高可用组

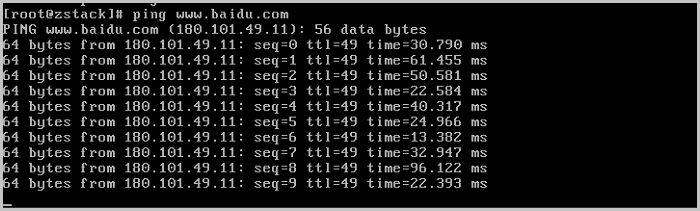

    1. 登录云主机控制台，检查是否能够ping通外网（例如：www.baidu.com），如Figure 4所示：
      Figure 4. 云主机ping外网

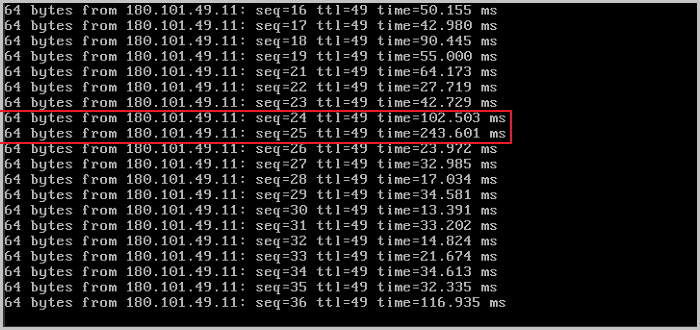

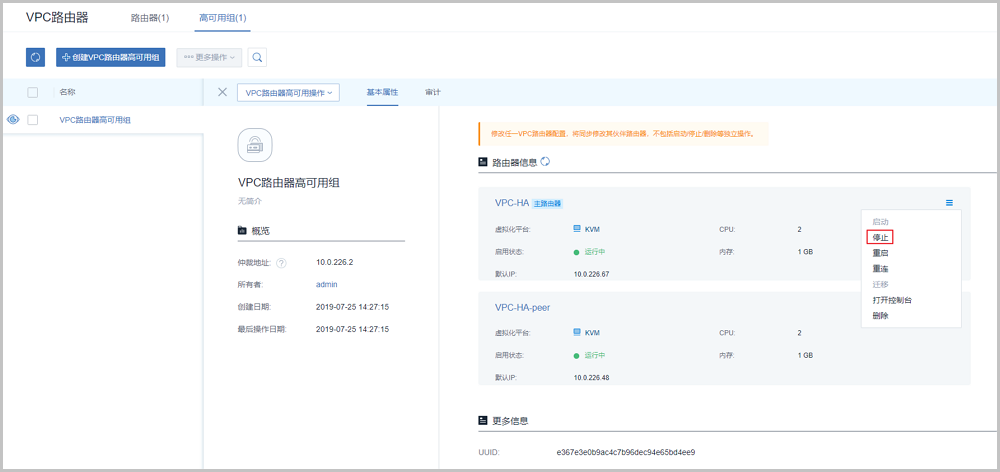

    2. 通过停止高可用组内主VPC路由器来模拟路由器异常状态，备路由器将自动切换为主路由器，检查ping外网信息，如Figure 5、Figure 6所示：
      Figure 5. 停止主VPC路由器


      Figure 6. 云主机ping外网信息


    如上所述，VPC主路由器状态异常后迅速切换至备路由器，云主机ping外网保持连通，仅有短暂延迟，VPC路由器高可用生效。
至此，VPC路由器高可用的使用方法介绍完毕。
