物理机监控数据

ZStack支持对物理机的实时性能监控，包括CPU、内存、磁盘IO、磁盘容量、网卡，监控数据自动实时更新。

CPU

支持选择不同的时间跨度来监控物理机CPU的实时资源使用率（单位：%）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年
  • 支持监控：
    • used：CPU处于非空闲状态的时间比例
    • user：CPU运行在用户态空间的时间比例，典型的用户态空间程序有：Shells、数据库、Web服务器等
    • wait：CPU发起读写操作后，等待磁盘驱动器将数据读入内存的时间比例
    • system：CPU运行在内核空间的时间比例，典型的内核操作有：分配内存、IO操作、创建子进程等
    • idle：CPU处于空闲状态的时间比例
  • 监控条目：
    • All：将所有单个CPU的实时使用率情况全部显示
    • 单个CPU：单个CPU的实时使用率，例如：0、1、2号CPU
如Figure 1所示：

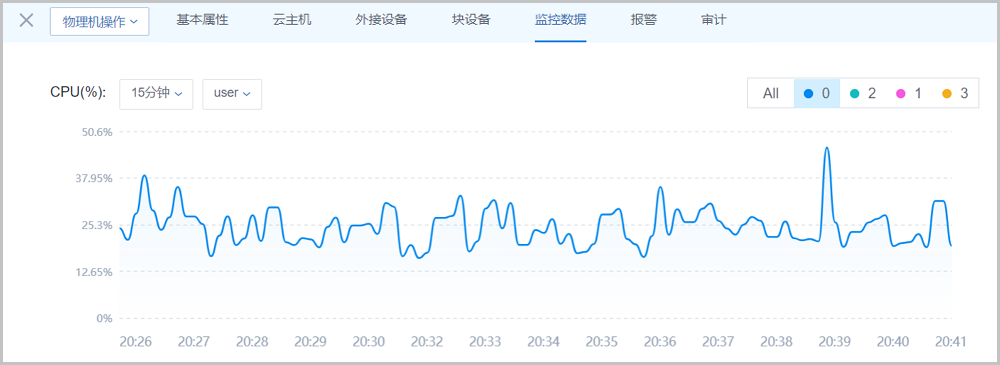

Figure 1. CPU实时监控


内存

支持选择不同的时间跨度来监控物理机内存的实时使用情况（单位：MB）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年
  • 监控条目：
    • All：同时实时显示物理机内存已使用和未使用的使用情况
    • used：实时显示物理机内存的使用量
    • free：实时显示物理机内存的未使用量
如Figure 2所示：

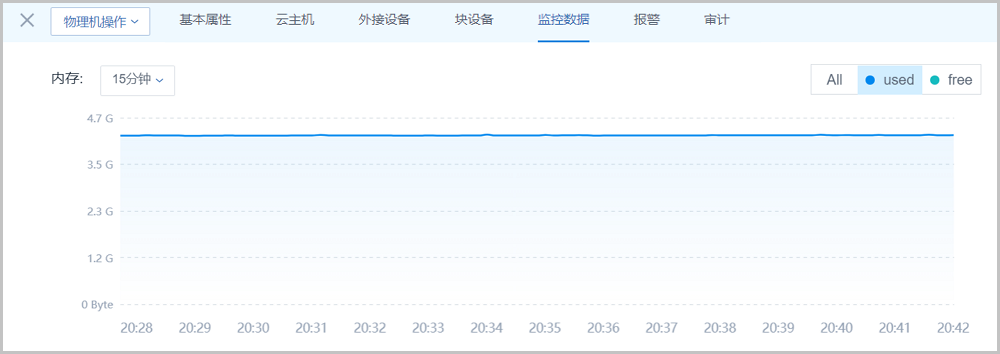

Figure 2. 内存实时监控


磁盘IO

支持选择不同的时间跨度来监控物理机磁盘IO的实时读/写速度（单位：B/s）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年
  • 支持监控：
    • read+disk_octets：磁盘读速度
    • read+disk_ops：磁盘读IOPS
    • write+disk_octets：磁盘写速度
    • write+disk_ops：磁盘写IOPS
  • 监控条目：
    • All：将hdc和vda分区的实时情况全部显示
    • 单个磁盘：显示单个磁盘的实时读/写速度，例如：vda磁盘
如Figure 3所示：

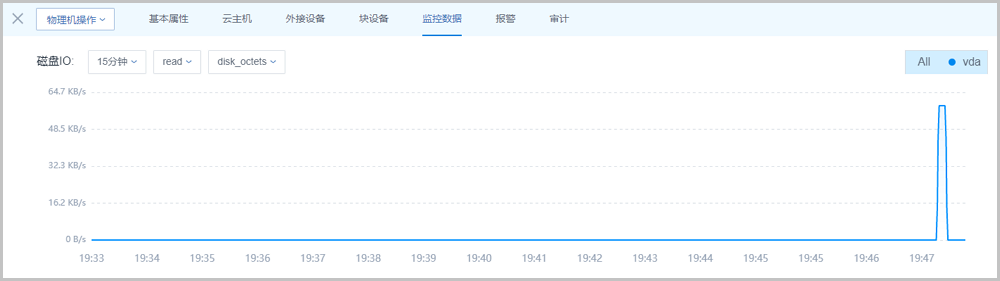

Figure 3. 磁盘IO实时监控


磁盘容量

支持选择不同的时间跨度来监控物理机的实时磁盘使用率（单位：%）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年。
  • 支持监控：
    • 物理机全部磁盘+磁盘使用率：物理机全部磁盘已使用容量百分比
    • 物理机全部磁盘+磁盘使用量：物理机全部磁盘已使用容量
    • 云平台系统文件所占磁盘+磁盘使用率：云平台系统文件所占磁盘容量百分比
    • 云平台系统文件所占磁盘+磁盘使用量：云平台系统文件所占磁盘容量
如Figure 4所示：

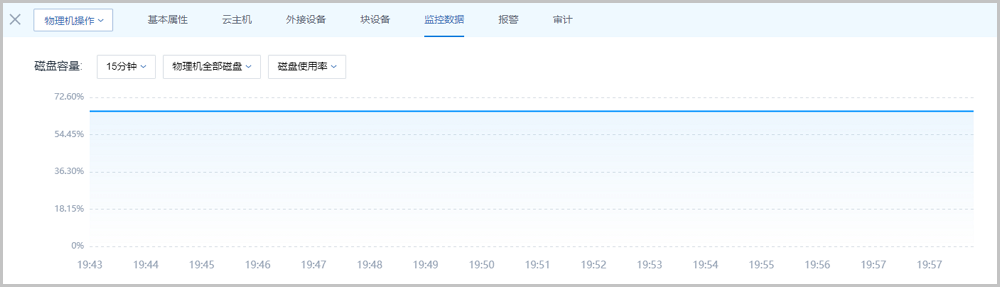

Figure 4. 磁盘容量实时监控


网卡

支持选择不同的时间跨度来监控物理机网络的实时上行/下行速度（单位：B/s）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年。
  • 支持监控：
    • rx+if_octets：网卡入包速度
    • rx+if_packets：网卡入包速率
    • rx+if_errors：网卡入包错误速率
    • tx+if_octets：网卡出包速度
    • tx+if_packets：网卡出包速率
    • tx+if_errors：网卡出包错误速率
  • 监控条目：
    • All：将所有单个物理机网卡的使用情况全部显示
    • 单个网卡：显示单个物理机网卡的实时上行/下行速度，例如：网卡eth0
如Figure 5所示：

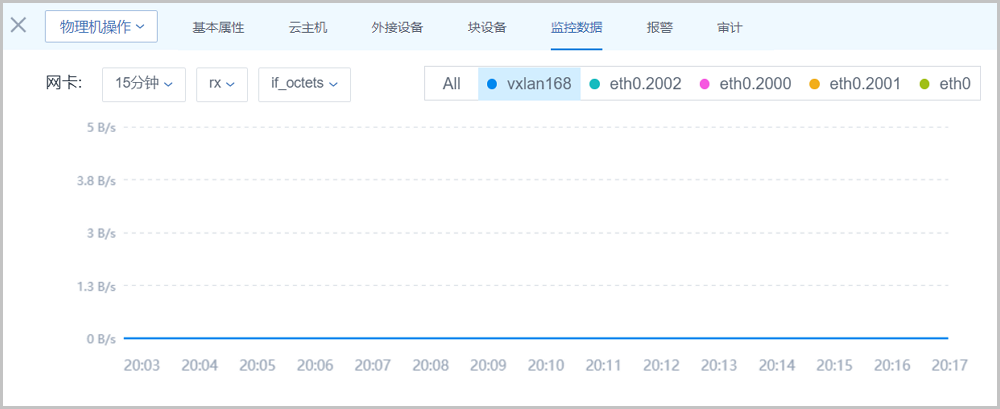

Figure 5. 网卡实时监控
