IPsec隧道
IPsec隧道：透过对IP协议的分组加密和认证来保护IP协议的网络传输数据，实现站点到站点（site-to-site）的虚拟私有网络（VPN）连接。
VPC IPsec隧道的典型场景：
- 在两套隔离的ZStack私有云环境中，分别搭建两套VPC环境，在两套VPC环境中，分别创建两套VPC网络（VPC子网），两套VPC环境的子网间无法直接通信，使用IPsec隧道后，就可实现两套VPC环境的子网间互相通信。
VPC IPsec隧道的使用流程：
- 在第一套ZStack环境中，创建IPsec隧道，指定第一套VPC环境中的本地公网IP，并指定本地可用的一个或多个VPC子网，输入第二套VPC环境中的公网IP作为远端IP，并输入第二套VPC环境指定的一个或多个VPC子网作为远端网络；
- 在第二套ZStack环境中，创建IPsec隧道，指定第二套VPC环境中的本地公网IP，并指定本地可用的一个或多个VPC子网，输入第一套VPC环境中的公网IP作为远端IP，并输入第一套VPC环境指定的一个或多个VPC子网作为远端网络。
Note: 两套VPC环境中的所有私有网络段不可重叠。
假定客户环境如下：
- 第一套ZStack：
- 公有网络
Table 1. 公有网络配置信息 公有网络 配置信息 网卡 em01 VLAN ID 非VLAN IP地址段 10.151.10.100~10.151.10.200 子网掩码 255.0.0.0 网关 10.0.0.1 - 管理网络
Table 2. 管理网络配置信息 管理网络 配置信息 网卡 em02 VLAN ID 非VLAN IP地址段 192.168.28.100~192.168.28.200 子网掩码 255.255.255.0 网关 192.168.28.1 Note:- 出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
- 此管理网络与ZStack私有云中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。
- VPC网络-1
Table 3. VPC网络-1配置信息 私有网络 配置信息 网卡 em01 VLAN ID 2018 IP CIDR 192.168.10.0/24 - VPC网络-2
Table 4. VPC网络-2配置信息 私有网络 配置信息 网卡 em01 VLAN ID 2020 IP CIDR 192.168.20.0/24
- 公有网络
- 第二套ZStack：
- 公有网络
Table 5. 公有网络配置信息 公有网络 配置信息 网卡 em01 VLAN ID 非VLAN IP地址段 10.151.20.100~10.151.20.200 子网掩码 255.0.0.0 网关 10.0.0.1 - 管理网络
Table 6. 管理网络配置信息 管理网络 配置信息 网卡 em02 VLAN ID 非VLAN IP地址段 192.168.28.10~192.168.28.90 子网掩码 255.255.255.0 网关 192.168.28.1 - VPC网络-3
Table 7. VPC网络-3配置信息 私有网络 配置信息 网卡 em01 VLAN ID 2017 IP CIDR 192.168.30.0/24 - VPC网络-4
Table 8. VPC网络-4配置信息 私有网络 配置信息 网卡 em01 VLAN ID 2030 IP CIDR 192.168.40.0/24
- 公有网络
以下介绍搭建VPC IPsec隧道的实践步骤。
-
在第一套ZStack中搭建VPC环境，并创建两套VPC网络（VPC子网），例如：VPC网络-1、VPC网络-2；使用VPC网络-1创建一台云主机VM-1，使用VPC网络-2创建一台云主机VM-2。详情可参考本教程基本部署章节。

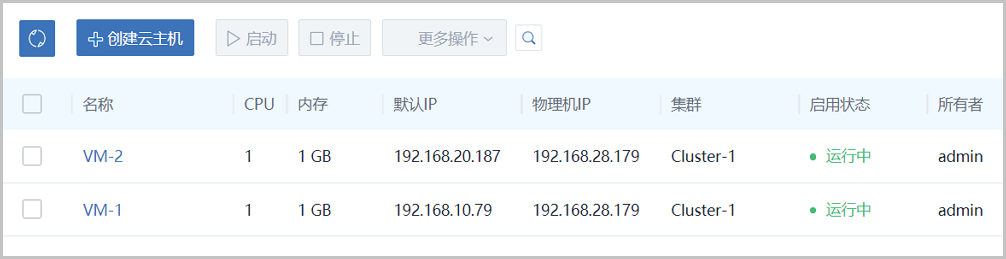

创建的云主机如Figure 1所示：
Figure 1. VM-1、VM-2
-
同理，在第二套ZStack中搭建VPC环境，并创建两套VPC网络（VPC子网），例如：VPC网络-3、VPC网络-4；使用VPC网络-3创建云主机VM-3，使用VPC网络-4创建云主机VM-4。
创建的云主机如Figure 2所示：
Figure 2. VM-3、VM-4
-
检测第一套VPC环境中的云主机VM-1、VM-2与第二套VPC环境中的云主机VM-3、VM-4的连通性。

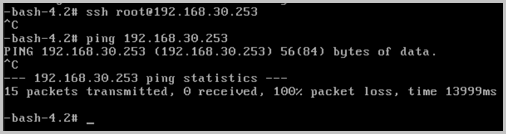

- 登录VM-1，尝试SSH默认的22端口远程登录VM-3失败，也不能
ping通VM-3。 - 如Figure 3所示：
Figure 3. VM-1尝试连通VM-3失败
- 登录VM-1，尝试连通VM-4失败。
- 登录VM-2，尝试连通VM-3、VM-4失败。
- 登录VM-3，尝试连通VM-1、VM-2失败。
- 登录VM-4，尝试连通VM-1、VM-2失败。
- 登录VM-1，尝试SSH默认的22端口远程登录VM-3失败，也不能
-
在第一套ZStack中创建IPsec隧道。
-
创建IPsec隧道-1。
在ZStack私有云主菜单，点击，进入IPsec隧道界面，点击创建IPsec隧道，在弹出的创建IPsec隧道界面，可参考以下示例输入相应内容：
- 名称：设置IPsec隧道名称，例如IPsec隧道-1
- 简介：可选项，可留空不填
- 选择虚拟IP：通过虚拟IP提供IPsec服务使用虚拟IP的方法有以下两种：
- 新建虚拟IP：如选择新建虚拟IP，需设置以下内容：
- 网络：选择提供虚拟IP的公有网络
- 指定IP：可选项，可指定虚拟IP；若留空不填，系统会自动分配虚拟IP
- 已有虚拟IP：如选择已有虚拟IP，需设置以下内容：
- 虚拟IP：选择已有的虚拟IP地址
Note: VPC路由器提供的系统虚拟IP支持用于IPsec服务。
- 新建虚拟IP：
- 本地子网：选择本地VPC路由器挂载的两个VPC子网，如果VPC路由器仅挂载一个VPC子网则会默认选中该VPC网络
- 远端网络IP：填写远端VPC环境中用于IPsec服务的公网IP
- 远端网络CIDR：填写远端VPC环境中指定的一个或多个VPC子网CIDR（多个VPC子网CIDR用","隔开）
- 认证密钥：设置密钥，建议设置强度较高的密钥
- 高级选项：可对高级选项进行设置，以下默认选项为可连通双边私网的选项
- 认证模式：psk（默认）
- 工作模式：tunnel（默认）
- IKE 验证算法：sha1（默认）
- IKE 加密算法：3des（默认）
- IKE 完整前向保密：2（默认）
- 传输安全协议：esp（默认）
- ESP 认证算法：sha1（默认）
- ESP 加密算法：3des（默认）
- 完全正向保密(PFS)：dh-group2（默认）
Note:- 如果客户场景设计ZStack私有云的VPC路由器与支持IPsec隧道的第三方设备对接，则需两端协商具体的高级配置信息。
- 创建IPsec隧道时，需根据远端网络设备IPsec配置内容，调整本地高级设置内容。
Figure 4. 创建IPsec隧道-1
Figure 5. IPsec隧道-1
-
创建IPsec隧道-1。

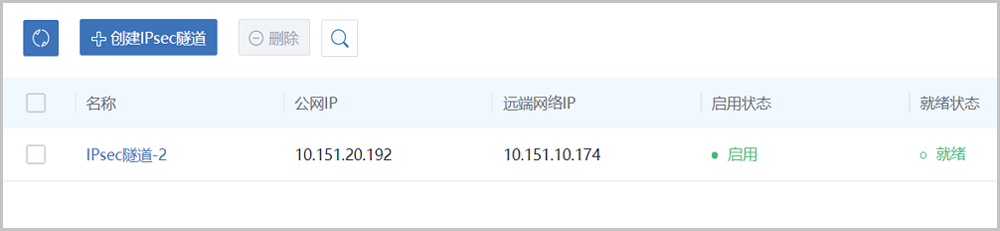

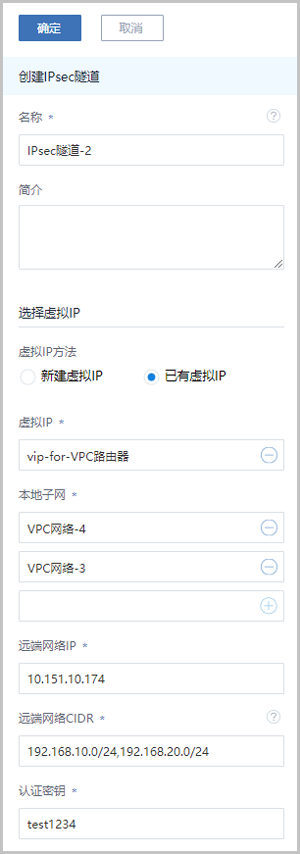

- 同理，在第二套ZStack中创建IPsec隧道。

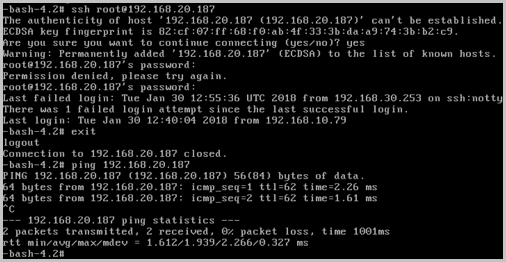

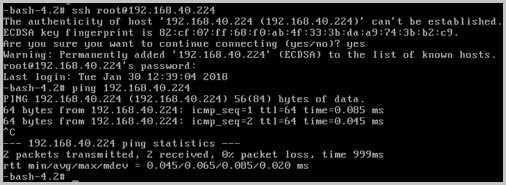

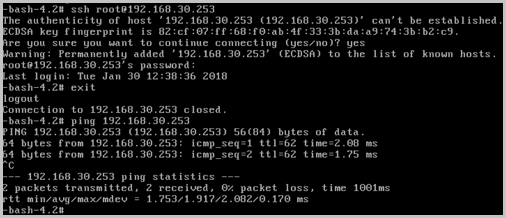

- 检测第一套VPC环境中的云主机VM-1、VM-2与第二套VPC环境中的云主机VM-3、VM-4的连通性。
