基本部署

专有网络VPC的基本部署流程如下：
  1. 创建二层公有网络，并加载此二层网络到相应集群。
  2. 创建三层公有网络。
  3. 创建二层管理网络，并加载此二层网络到相应集群。
  4. 创建三层管理网络，用于与物理资源通信，例如，物理机、主存储、镜像服务器等。
  5. 添加云路由镜像。
  6. 创建云路由规格。
  7. 基于云路由规格创建VPC路由器。
  8. 创建二层私有网络（用于创建三层的VPC网络1），并加载此二层网络到相应集群。
  9. 指定VPC路由器，创建三层的VPC网络1，注意网络段不可重叠。
  10. 创建二层私有网络（用于创建三层的VPC网络2），并加载此二层网络到相应集群。
  11. 指定VPC路由器，创建三层的VPC网络2，注意网络段不可重叠。
  12. 使用VPC网络1创建云主机1，使用VPC网络2创建云主机2。
  13. 验证VPC网络1与VPC网络2的互通性。
假定客户环境如下：
  1. 公有网络
    Table 1. 公有网络配置信息
    公有网络 配置信息
    网卡 em01
    VLAN ID 非VLAN
    IP地址段 10.108.10.100~10.108.10.200
    子网掩码 255.0.0.0
    网关 10.0.0.1
  2. 管理网络
    Table 2. 管理网络配置信息
    管理网络 配置信息
    网卡 em02
    VLAN ID 非VLAN
    IP地址段 192.168.29.10~192.168.29.20
    子网掩码 255.255.255.0
    网关 192.168.29.1
    Note:
    • 出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
    • 此管理网络与ZStack私有云中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。
  3. VPC网络1
    Table 3. VPC网络1配置信息
    私有网络 配置信息
    网卡 em01
    VLAN ID 2800
    IP CIDR 192.168.10.0/24
  4. VPC网络2
    Table 4. VPC网络2配置信息
    私有网络 配置信息
    网卡 em01
    VLAN ID 2900
    IP CIDR 192.168.11.0/24

以下介绍部署专有网络VPC的实践步骤。

  1. 在ZStack私有云界面创建L2-公有网络。
    在ZStack私有云主菜单，点击网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述Table 1填写如下：
    • 名称：设置L2-公有网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2NoVlanNetwork
    • 网卡：em01
    • 集群：选择集群，如Cluster-1

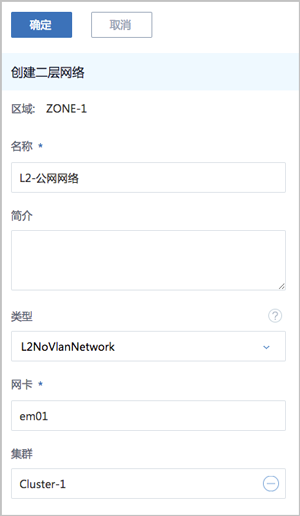

    如Figure 1所示，点击确定，创建L2-公有网络。
    Figure 1. 创建L2-公有网络


  2. 在ZStack私有云界面创建L3-公有网络。
    在ZStack私有云主菜单，点击网络资源 > 三层网络 > 公有网络，进入公有网络界面，点击创建公有网络，在弹出的创建公有网络界面，参考上述Table 1填写如下：
    • 名称：设置L3-公有网络名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-公有网络
    • DHCP服务：选择是否需要DHCP服务
    • 添加网络段：选择IP范围
    • 起始IP：10.108.10.100
    • 结束IP：10.108.10.200
    • 子网掩码：255.0.0.0
    • 网关：10.0.0.1
    • DNS：可选项，可留空不填，也可设置，如114.114.114.114

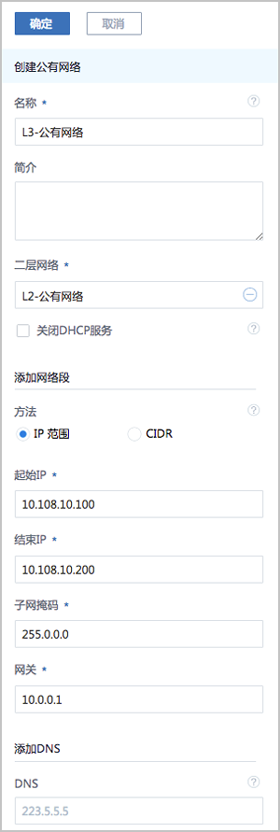

    如Figure 2所示，点击确定，创建L3-公有网络。
    Figure 2. 创建L3-公有网络


  3. 在ZStack私有云界面创建L2-管理网络。
    在ZStack私有云主菜单，点击网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述Table 2填写如下：
    • 名称：设置L2-管理网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2NoVlanNetwork
    • 网卡：em02
    • 集群：选择集群，如Cluster-1
    如Figure 3所示，点击确定，创建L2-管理网络。
    Figure 3. 创建L2-管理网络


  4. 在ZStack私有云界面创建L3-管理网络。
    在ZStack私有云主菜单，点击网络资源 > 三层网络 > 系统网络，进入系统网络界面，点击创建系统网络，在弹出的创建系统网络界面，参考上述Table 2填写如下：
    • 名称：设置L3-管理网络名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-管理网络
    • DHCP服务：选择是否需要DHCP服务
    • 添加网络段：选择IP范围
    • 起始IP：192.168.29.10
    • 结束IP：192.168.29.20
    • 子网掩码：255.255.255.0
    • 网关：192.168.29.1
    • DNS：可选项，可留空不填，也可设置，如114.114.114.114
    如Figure 4所示，点击确定，创建L3-管理网络。
    Figure 4. 创建L3-管理网络


  5. 添加云路由镜像。
    在ZStack私有云主菜单，点击 网络资源 > 路由资源 > 云路由镜像，进入云路由镜像界面，点击添加云路由镜像，在弹出的添加云路由镜像界面，可参考以下示例输入相应内容：
    • 名称：设置云路由镜像名称
    • 简介：可选项，可留空不填
    • 镜像服务器：选择待存放云路由镜像的镜像服务器，如BS-1
    • 镜像路径：支持添加URL路径或本地文件上传两种方式
      1. URL：输入云路由镜像的可下载路径
        Note:
        ZStack提供专用的云路由镜像供用户使用，可在ZStack官方网站上找到最新的云路由镜像下载地址。
        • 文件名称：zstack-vrouter-2.3.x.qcow2
        • 下载地址：点击这里查看
      2. 本地文件：选择当前浏览器可访问的云路由镜像直接上传
        Note:
        • 支持上传到镜像仓库和Ceph镜像服务器；
        • 采用本地浏览器作为中转上传镜像，请勿刷新或关闭当前浏览器，也不可停止管理节点服务，否则会添加失败。
    如Figure 5所示，点击确定，添加云路由镜像。
    Figure 5. 添加云路由镜像


  6. 创建云路由规格。
    在ZStack私有云主菜单，点击 网络资源 > 路由资源 > 云路由规格，进入云路由规格界面，点击创建云路由规格，在弹出的创建云路由规格界面，可参考以下示例输入相应内容：
    • 名称：设置云路由规格名称
    • 简介：可选项，可留空不填
    • CPU：设置CPU个数，生产环境中建议个数设置为8以上
    • 内存：设置内存大小，单位包括：M、G、T，生产环境中建议设置为8G以上
    • 镜像：选择已添加的云路由镜像
    • 管理网络：从网络列表中选择已创建的L3-管理网络
    • 公有网络：从网络列表中选择已创建的L3-公有网络
    如Figure 6所示，点击确定，创建云路由规格。
    Figure 6. 创建云路由规格


  7. 基于云路由规格创建VPC路由器。
    在ZStack私有云主菜单，点击网络资源 > VPC > VPC路由器，进入VPC路由器界面，点击创建VPC路由器，在弹出的创建VPC路由器界面，可参考以下示例输入相应内容：
    • 名称：设置VPC云路由规格名称
    • 简介：可选项，可留空不填
    • 云路由规格：选择已创建的云路由规格

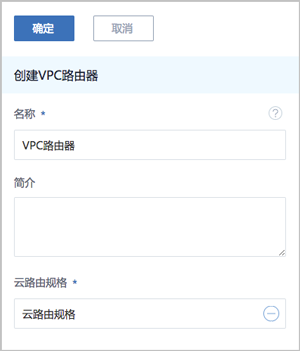

    如Figure 7所示，点击确定，创建VPC路由器。
    Figure 7. 创建VPC路由器

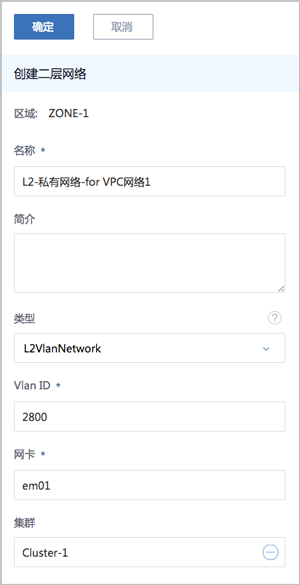

  8. 在ZStack私有云界面创建L2-私有网络（用于创建三层的VPC网络1）。
    在ZStack私有云主菜单，点击网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述Table 3填写如下：
    • 名称：设置L2-私有网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2VlanNetwork
    • Vlan ID：2800
    • 网卡：em01
    • 集群：选择集群，如Cluster-1
    如Figure 8所示，点击确定，创建L2-私有网络。
    Figure 8. 创建L2-私有网络


  9. 指定VPC路由器，在ZStack私有云界面创建三层的VPC网络1。
    在ZStack私有云主菜单，点击网络资源 > VPC > VPC网络，进入VPC网络界面，点击创建VPC网络，在弹出的创建VPC网络界面，参考上述Table 3填写如下：
    • 名称：设置VPC网络1名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-私有网络
    • VPC路由器：可选项，VPC路由器可在创建VPC网络时指定，也可在创建VPC网络后再挂载
    • DHCP服务：选择是否需要DHCP服务
    • 添加网络段：选择CIDR
    • CIDR：192.168.10.0/24
      Note: 网络段不可重叠。
    • DNS：可选项，可留空不填，也可设置，如114.114.114.114
    如Figure 9所示，点击确定，创建VPC网络1。
    Figure 9. 创建VPC网络1


  10. 在ZStack私有云界面创建L2-私有网络（用于创建三层的VPC网络2）。
    在ZStack私有云主菜单，点击网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述Table 4填写如下：
    • 名称：设置L2-私有网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2VlanNetwork
    • Vlan ID：2900
    • 网卡：em01
    • 集群：选择集群，如Cluster-1

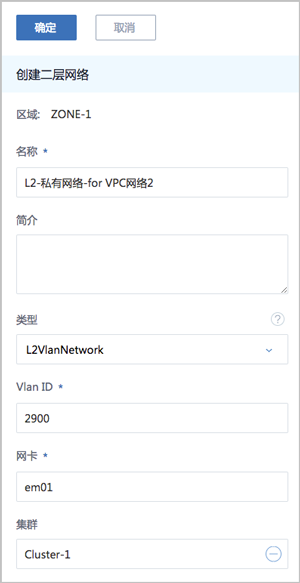

    如Figure 10所示，点击确定，创建L2-私有网络。
    Figure 10. 创建L2-私有网络


  11. 指定VPC路由器，在ZStack私有云界面创建三层的VPC网络2。
    在ZStack私有云主菜单，点击网络资源 > VPC > VPC网络，进入VPC网络界面，点击创建VPC网络，在弹出的创建VPC网络界面，参考上述Table 4填写如下：
    • 名称：设置VPC网络2名称
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-私有网络
    • VPC路由器：可选项，VPC路由器可在创建VPC网络时指定，也可在创建VPC网络后再挂载
    • DHCP服务：选择是否需要DHCP服务
    • 添加网络段：选择CIDR
    • CIDR：192.168.11.0/24
      Note: 网络段不可重叠。
    • DNS：可选项，可留空不填，也可设置，如114.114.114.114

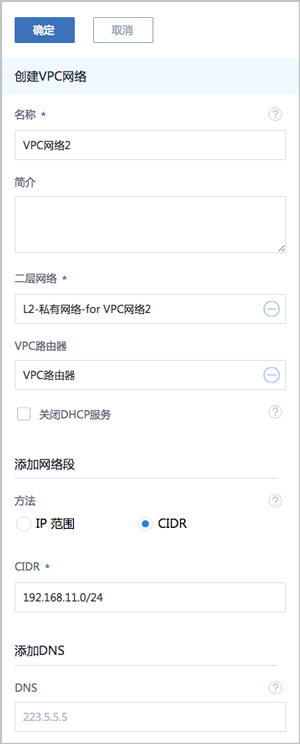

    如Figure 11所示，点击确定，创建VPC网络2。
    Figure 11. 创建VPC网络2


  12. 使用VPC网络1创建私有云云主机1，使用VPC网络2创建私有云云主机2。
    1. 使用VPC网络1创建私有云云主机1。
      在ZStack私有云主菜单，点击 云资源池 > 云主机，进入云主机界面，点击创建云主机，在弹出的创建云主机界面，可参考以下示例输入相应内容：
      • 添加方式：单个
      • 名称：设置私有云云主机1名称，例如VM-1
      • 简介：可选项，可留空不填
      • 计算规格：选择已创建的计算规格
      • 镜像：选择已添加的云主机镜像
      • 网络：从VPC网络列表中选择已创建的VPC网络1

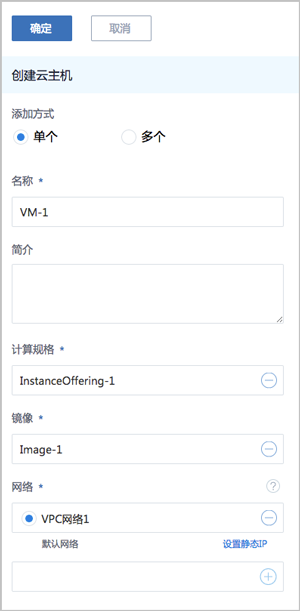

      如Figure 12所示，点击 确定，创建私有云云主机1。
      Figure 12. 创建私有云云主机1


    2. 同理，使用VPC网络2创建私有云云主机2。
  13. 验证VPC网络1与VPC网络2的互通性。

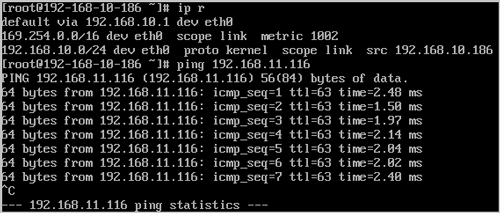

    1. 登录VM-1，检查是否能够ping通VM-2，如Figure 13所示：
      Figure 13. VM-1 ping通 VM-2

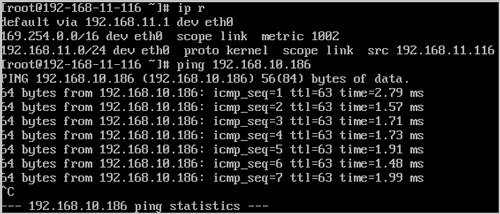

    2. 登录VM-2，检查是否能够ping通VM-1，如Figure 14所示：
      Figure 14. VM-2 ping通 VM-1


至此，专有网络VPC的基本部署实践介绍完毕。
