IPsec隧道

IPsec隧道：透过对IP协议的分组加密和认证来保护IP协议的网络传输数据，实现站点到站点（site-to-site）的虚拟私有网络（VPN）连接。

IPsec隧道的特性：
  • IPsec连接模式

    基于安全考虑，只支持主动模式（Main Mode），不支持积极模式（Aggressive Mode）；仅支持ESP封装协议。

  • IPsec传输模式

    仅支持站点到站点的隧道模式，不支持PC点对点模式（基于云端网络模型考虑），不支持两端存在NAT网络。

  • IPsec路由模型

    仅支持基于对端网段配对模型，仅支持路由配对模式，不支持路由转发模式（不支持OSPF或BGP等动态路由协议）。

本章主要介绍云路由网络下IPsec隧道的使用，关于VPC下IPsec隧道的具体使用方法请参考《专有网络VPC使用教程》的IPsec隧道章节。

云路由网络下IPsec隧道的典型场景：
  • 在两套隔离的ZStack私有云环境中，使用云路由网络；两套环境中云主机的私有网络无法直接通信，使用IPsec隧道可实现两套云主机的私有网络互相通信。
    如Figure 1所示：

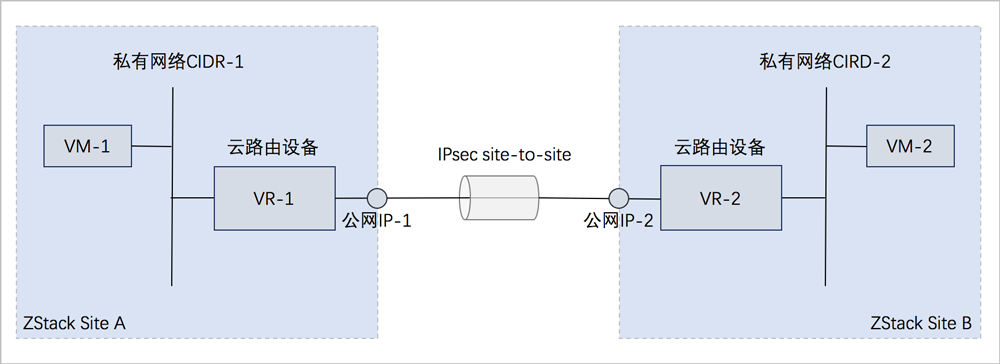

    Figure 1. 云路由网络下IPsec隧道应用场景


云路由网络下IPsec隧道的使用方法

云路由网络下IPsec隧道的基本使用流程：
  1. 在第一套环境中，创建IPsec隧道，指定第一套网络的本地公网IP、并指定本地可用的私有网络，输入第二套网络指定的公网IP作为远端IP，并输入第二套网络指定的私有网络作为远端网路；
  2. 在第二套环境中，创建IPsec隧道，指定第二套网络的本地公网IP，并指定本地可用的私有网络，输入第一套网络指定的公网IP作为远端IP，并输入第一套网络指定的私有网络作为远端网络。
Note: 两套云路由网络环境中的私有网络段不可重叠。

在第一套ZStack中创建IPsec隧道

在ZStack私有云主菜单，点击网络服务 > IPsec隧道，进入IPsec隧道界面，点击创建IPsec隧道，在弹出的创建IPsec隧道界面，可参考以下示例输入相应内容：
  • 名称：设置IPsec隧道名称，例如IPsec隧道-1
  • 简介：可选项，可留空不填
  • 选择虚拟IP：通过虚拟IP提供IPsec服务
    使用虚拟IP的方法有以下两种：
    • 新建虚拟IP：
      如选择新建虚拟IP，需设置以下内容：
      • 网络：选择提供虚拟IP的公有网络
      • 指定IP：可选项，可指定虚拟IP；若留空不填，系统会自动分配虚拟IP
      如Figure 2所示：
      Figure 2. 新建虚拟IP


    • 已有虚拟IP：
      如选择已有虚拟IP，需设置以下内容：
      • 虚拟IP：选择已有的虚拟IP地址
      如Figure 3所示：
      Figure 3. 已有虚拟IP


    Note: 云路由器提供的系统虚拟IP支持用于IPsec服务。
  • 本地子网：选择本地云路由挂载的私有网络，如果云路由仅挂载一个私网则会默认选中该私网
  • 远端网络IP：填写远端网络用于IPsec服务的公网IP
  • 远端网络CIDR：填写远端网络指定的私有网络CIDR
  • 认证密钥：设置密钥，建议设置强度较高的密钥
  • 高级选项：可对高级选项进行设置，以下默认选项为可连通双边私网的选项
    • 认证模式：psk（默认）
    • 工作模式：tunnel（默认）
    • IKE 验证算法：sha1（默认）
    • IKE 加密算法：3des（默认）
    • IKE 完整前向保密：2（默认）
    • 传输安全协议：esp（默认）
    • ESP 认证算法：sha1（默认）
    • ESP 加密算法：3des（默认）
    • 完全正向保密(PFS)：dh-group2（默认）
    Note:
    • 如果客户场景设计ZStack私有云的云路由与支持IPsec隧道的第三方设备对接，则需两端协商具体的高级配置信息。
    • 创建IPsec隧道时，需根据远端网络设备IPsec配置内容，调整本地高级设置内容。
如Figure 4所示：
Figure 4. 创建IPsec隧道-1


在第二套ZStack中创建IPsec隧道

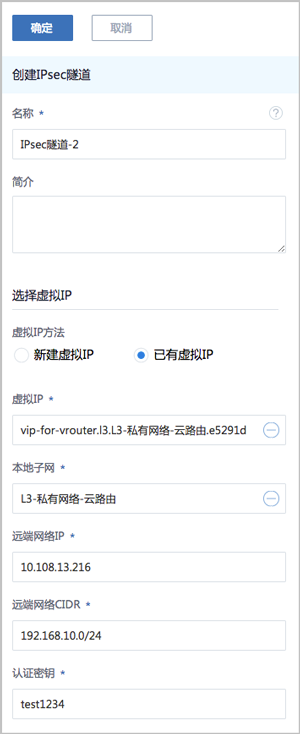

在第二套ZStack中创建IPsec隧道的步骤与第一套步骤相同，只是参数存在差异，如Figure 5所示：
Figure 5. 创建IPsec隧道-2


IPsec隧道搭建完毕后，两套ZStack的私网可以互通。

IPsec隧道支持的操作

云路由网络下IPsec隧道支持以下操作：
  • 修改名称和简介：修改IPsec隧道的名称和简介。
  • 删除：删除IPsec隧道，将自动删除其提供的IPsec隧道服务。相应的虚拟IP以及其上绑定的其它服务不受影响。
  • 审计：查看此IPsec隧道的相关操作。
VPC下IPsec隧道支持以下操作：
  • 修改名称和简介：修改IPsec隧道的名称和简介。
  • 加载本地子网：VPC下IPsec隧道支持加载多个本地私有网络。
  • 卸载本地子网：将IPsec隧道上的本地私有网络卸载。
  • 添加远端网络CIDR：VPC下IPsec隧道支持加载多个远端网络CIDR。
  • 删除远端网络CIDR：将IPsec隧道上的远端网络CIDR卸载。
  • 删除：删除IPsec隧道，将自动删除其提供的IPsec隧道服务。相应的虚拟IP以及其上绑定的其它服务不受影响。
  • 审计：查看此IPsec隧道的相关操作。
