系统架构

ZStack Cube超融合一体机具备ZStack Cloud所有平台能力, 同步演进、同步升级,能给用户带来更先进、更成熟、更稳定的上云体验。同时也提供了完备的基础设施架构和运维体系,方便对用户业务进行深度对接和集成。

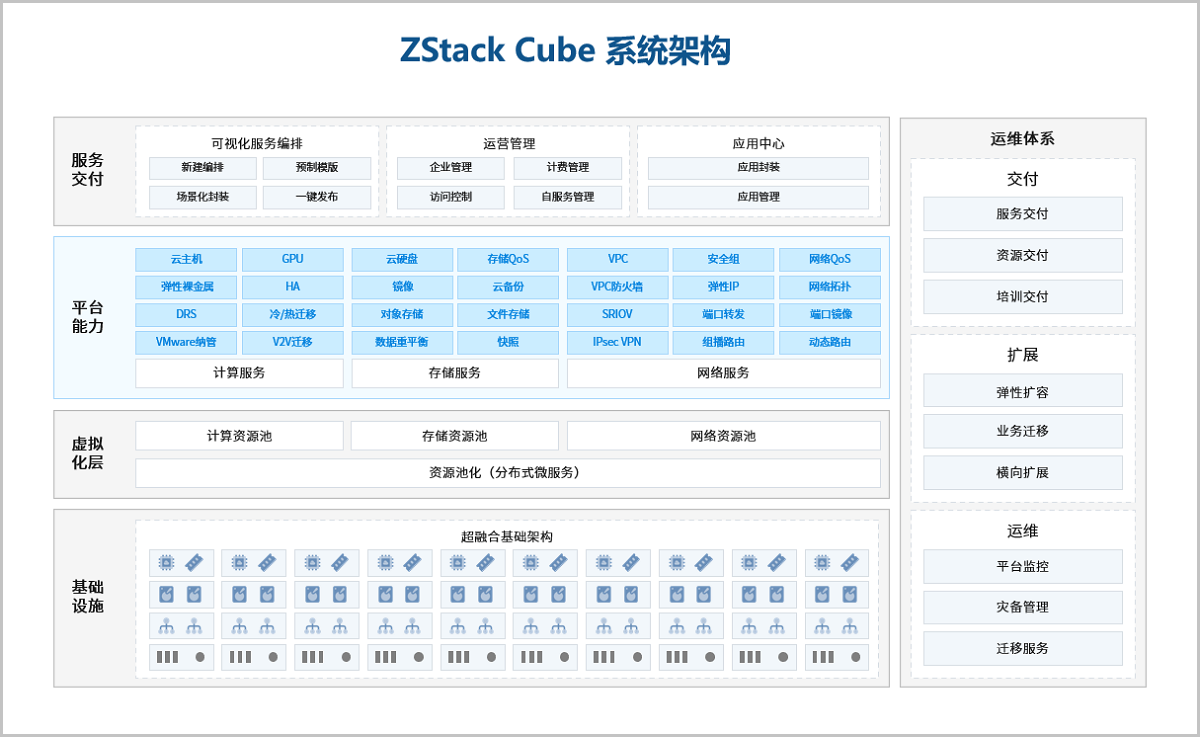

图 1. 系统架构图



存储架构

ZStack Cube分布式存储为用户提供了成本可控的整体解决方案,是一款具备互联网化高可扩展性以及企业关键业务友好界面特点的成熟存储软件产品。其架构优势特性主要体现在以下几个方面:

  1. 云原生,无缝对接云平台
    • 可全协议、100%无缝替代社区版Ceph。
    • 基于主流的开源分布式存储系统,在保留云原生RBD协议的基础上,对协议层进行了优化重构,为IO的持续性提供了更高的技术支撑。
    • 丰富的RESTful API接口,可以和多种云平台无缝对接。
    • 支持跨集群虚拟机和存储在线迁移。
  2. IO路径多维度优化,发挥硬件潜能,持续提升系统性能
    • 针对系统IO栈进行了深度代码优化,包括网络和磁盘处理效率优化、数据分层和缓存机制优化等,在应对高并发、高输入输出效率的需求时更加流畅,延迟更低。
    • 支持高性能多级Cache加速引擎,包括RAM和SSD两级Cache,其中Ram Read Cache采用自主研发的增强型预读算法,提升系统读性能;SSD R/W Cache提供智能IO合并算法和热点数据分析算法,大大提升业务系统读写性能。
    • 专利技术的librbd汇聚代理,使单客户端性能提升20%,每节点CPU利用率降低40%。
  3. 企业级存储功能,完善的数据保护功能,满足容灾备份需求
    • 支持IO级别数据校验,防止磁盘静默错误。
    • 在数据存储过程中,节点故障、硬盘损坏等会自动触发系统数据重平衡操作,用户可在数据快速恢复业务性能优先之间根据自己的需求进行自定义,避免给前端业务带来性能冲击。
    • 即时无损ROW快照、克隆独立卷、延展集群等高级功能,适应企业存储管理的各种容灾场景,ZStack Cube分布式存储提供了从磁盘级别到方案级别的数据保护及容灾恢复处理途径,用户可按需自由选择。
    • 对关键IO路径及管理控制模块进行了冗余设计,管理模块采用一主两备的方式,可实现信息实时同步、故障自动切换,保障管理功能的高可用。
    • 通过拓扑规划功能对存储集群进行多种安全级别的数据安全保护,如支持服务器级别、机架级别、数据中心级别的故障域,有效保证存储系统可靠性及持续在线特性。
    • 支持硬盘和网络亚健康处理:自动识别坏盘和慢盘并自动隔离,自动识别集群网络故障并告警通知,协助管理员快速定位和解决集群故障。
    • S3对象存储功能选件,可靠的镜像仓库管理。
  4. 敏捷交付,简化运维
    • 向导式安装部署,快速扩容升级,AI辅助运维,满足客户统一管理的需求。
    • 100%可视化管理界面操作,产品管理界面简洁明了。客户的任何操作都可通过GUI界面完成,一键安装部署,快速扩容,无需关注硬件的复杂性,提升运维效率。
    • CLI、日志及分级告警功能能够协助用户迅速发现并定位存储集群各类突发状况,降低了日常运维的复杂度。
    • 支持自助巡检工具,对集群健康状况进行智能分析,提前识别系统潜在隐患。

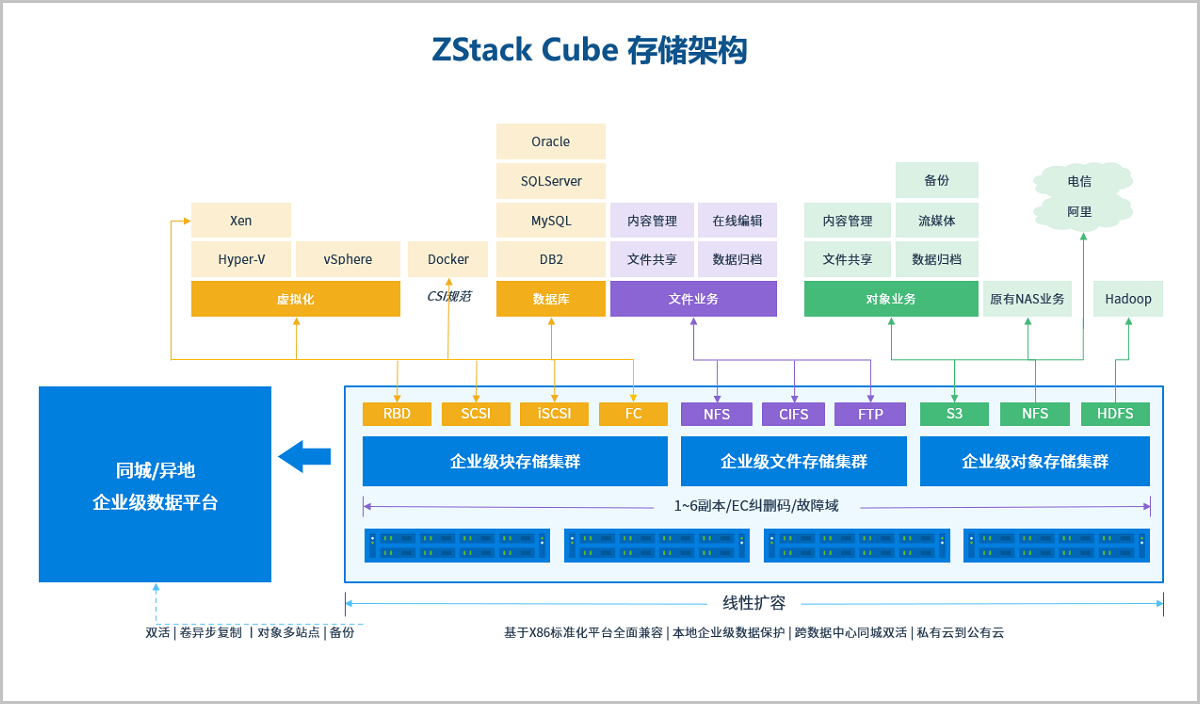

图 1. 存储架构图


升级提醒

若您选择升级至4.0.0及之后版本,请注意以下功能调整:

1. 云路由器全面升级为VPC路由器,云路由网络全面升级为VPC网络,不再单独设云路由器页面。升级全程无感知,相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户,不再单独设用户/用户组页面,不可再使用用户/用户组账号登录云平台。升级前,请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管,再执行升级操作。注意:对于admin创建并具备admin权限的用户账号同步取消,如有需要,可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式,统一由企业管理纳管,不再单独设AD/LDAP页面。升级前,请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管,再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助,请联系ZStack官方技术支持
