典型使用流程

SR-IOV网卡虚拟化的典型使用流程如下：
  1. 物理机启用IOMMU设置。
  2. SR-IOV切割物理网卡。
  3. 部署启用SR-IOV的网络环境。
  4. 创建云主机并加载VF网卡。
  5. 为云主机安装VF网卡驱动。

使用SR-IOV网卡前，请务必确保所有准备工作已完成且准确无误。以下详细介绍SR-IOV功能的操作步骤：

  1. 物理机启用IOMMU设置。
    确保物理机BIOS已开启Intel VT-d / AMD IOMMU配置和SR-IOV配置的前提下，在ZStack Cloud云平台开启物理机IOMMU设置。
    • 新添加物理机：在资源中心 > 硬件设施 > 计算设施 > 物理机界面添加物理机过程，选择扫描物理机IOMMU设置配置，添加物理机的同时开启IOMMU设置。
      如Figure 1所示：
      Figure 1. 新添加物理机并启用IOMMU设置


    • 已添加物理机：在物理机详情页，启用IOMMU启用状态配置，针对已添加物理机开启IOMMU设置，重启物理机生效。
      如Figure 2所示：
      Figure 2. 已添加物理机启用IOMMU设置


    Note: 物理机开启IOMMU设置后，还需在物理机详情页确保IOMMU就绪状态为可用，否则也无法正常使用SR-IOV功能。若IOMMU启用状态为启用，但IOMMU就绪状态不可用，可能存在以下原因：
    • 开启IOMMU设置但未重启物理机，手动重启物理机即可。
    • 物理机配置错误，请进入物理机BIOS并开启Intel VT-d / AMD IOMMU配置。
  2. SR-IOV切割物理网卡。

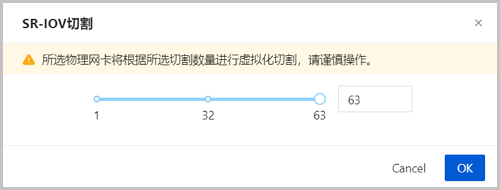

    确保准备工作完成以及IOMMU状态正常时，即可在物理机详情页点击关联资源 > 物理网卡，选中某个可虚拟化的物理网卡，执行SR-IOV切割操作，将物理网卡切割成指定数量的VF网卡。

    如Figure 3所示：
    Figure 3. SR-IOV切割

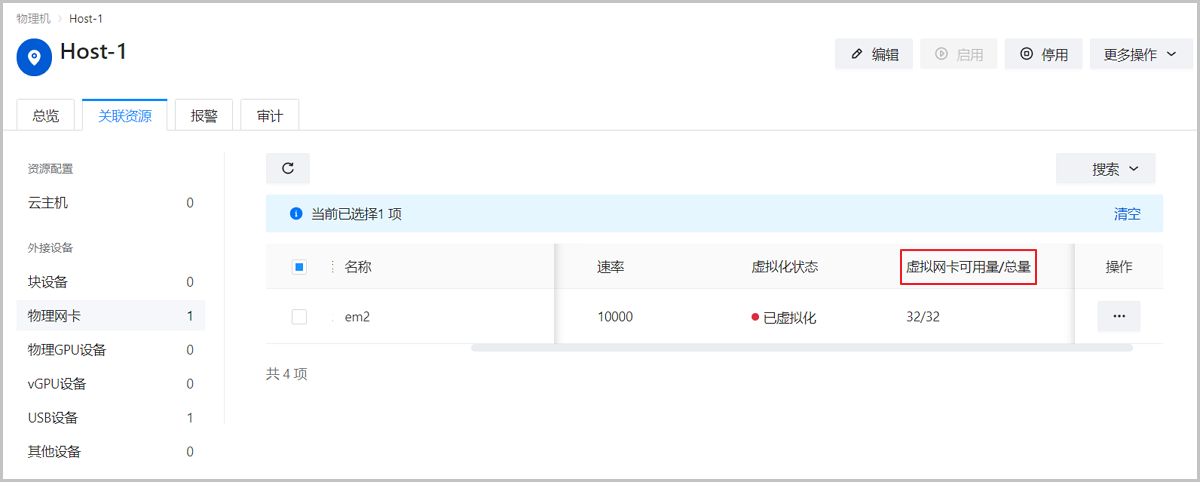

    物理网卡SR-IOV切割后，可在物理机下详情页查看使用情况。

    如Figure 4所示：
    Figure 4. VF网卡使用情况


    Note: 点击SR-IOV还原按钮，支持将VF网卡还原成物理网卡。此时，当前物理网卡切割成的VF网卡正在被云主机使用，SR-IOV还原将同时从云主机卸载相关网卡，请谨慎操作。
  3. 部署启用SR-IOV的网络环境。
    确保二层网络使用的物理网卡已进行SR-IOV切割，即可部署启用SR-IOV的网络环境，包括以下步骤：
    1. 创建启用SR-IOV功能的二层网络：创建L2NoVlanNetwork、L2VlanNetwork类型的二层网络时，可选择是否启用SR-IOV。启用后，该二层网络下的所有三层网络将支持启用SR-IOV。
      Note: 二层网络启用SR-IOV功能需要注意以下情况：
      • VXLAN类型的二层网络暂不支持使用SR-IOV功能。
      • 二层网络使用的物理网卡未进行SR-IOV切割，即使选择启用SR-IOV按钮，SR-IOV功能并不能生效。
      • 若二层网络已创建，可在二层网络详情页修改SR-IOV启用状态。
      如Figure 5所示，创建L2NoVlanNetwork、L2VlanNetwork类型的二层网络时，选择启用SR-IOV配置。
      Figure 5. 创建二层网络


    2. 创建支持SR-IOV功能的三层网络：创建三层网络（公有网络/扁平网络/VPC网络）时须加载启用SR-IOV的二层网络，该三层网络将继承SR-IOV属性，可自定义选择是否启用SR-IOV功能。
      如Figure 6所示，创建三层网络时，选择已启用SR-IOV功能的二层网络。
      Figure 6. 创建三层网络


  4. 创建云主机并加载VF网卡。

    启用SR-IOV的网络环境部署完成后，即可使用此三层网络创建云主机并加载VF网卡。

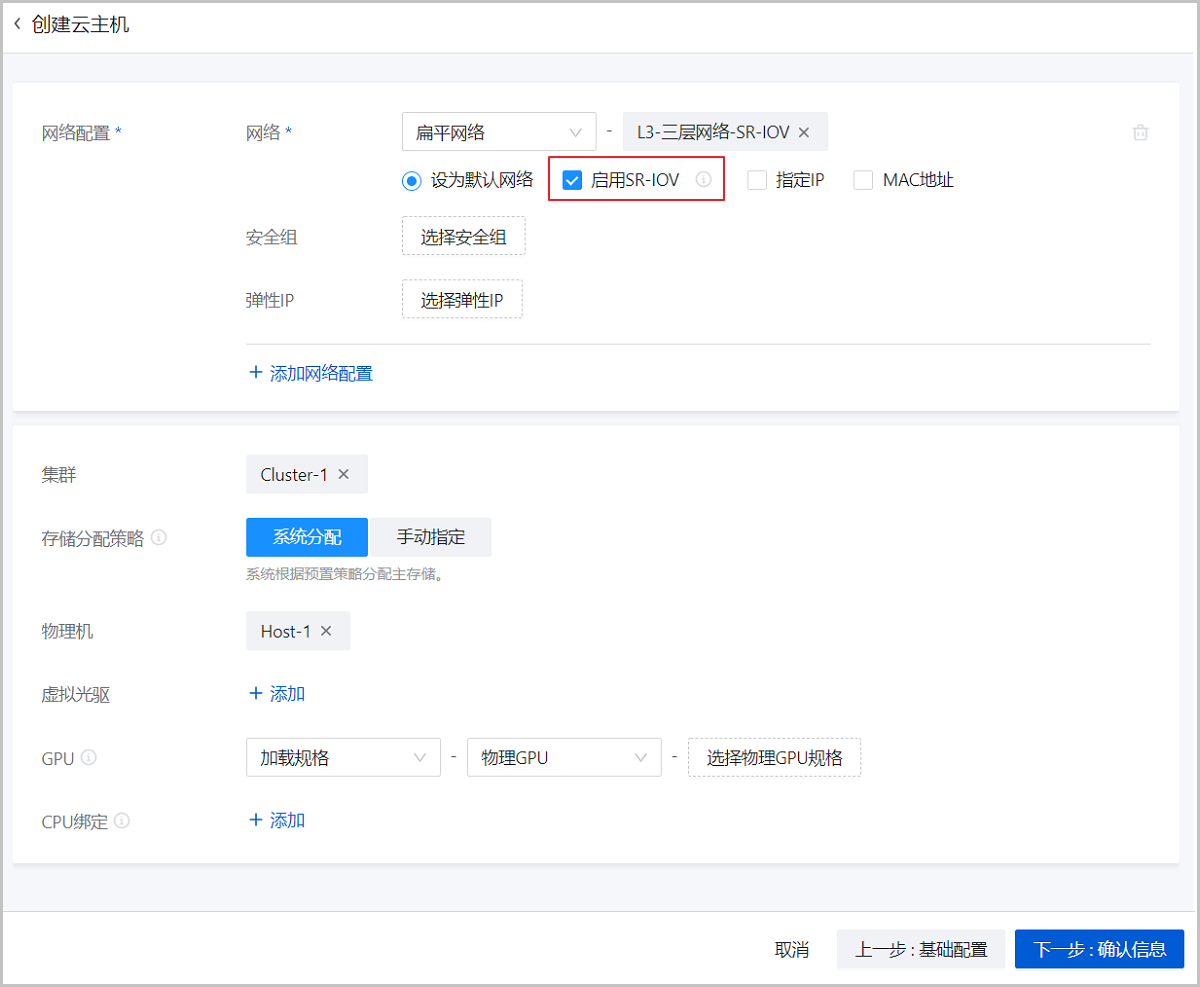

    如Figure 7所示，创建云主机选择支持SR-IOV功能的三层网络，并选择启用SR-IOV按钮。
    Figure 7. 创建云主机


    Note: 创建加载VF网卡的云主机，需要注意以下情况：
    • 同一云主机支持加载多个VF网卡，且VF网卡和vNIC网卡支持互联互通。
    • 若SR-IOV按钮置灰，可能因为该三层网络加载的二层网络不支持。
    • 若VF网卡数量不足，选择启用SR-IOV按钮，将导致创建云主机失败。
    • 已有云主机可通过加载网卡操作追加VF网卡，在云主机详情页的配置信息页面的网卡列加载网卡即可。
    • 停止状态的云主机支持将VF网卡切换为vNIC类型，在云主机详情页的配置信息页面的网卡列设置网卡类型即可。

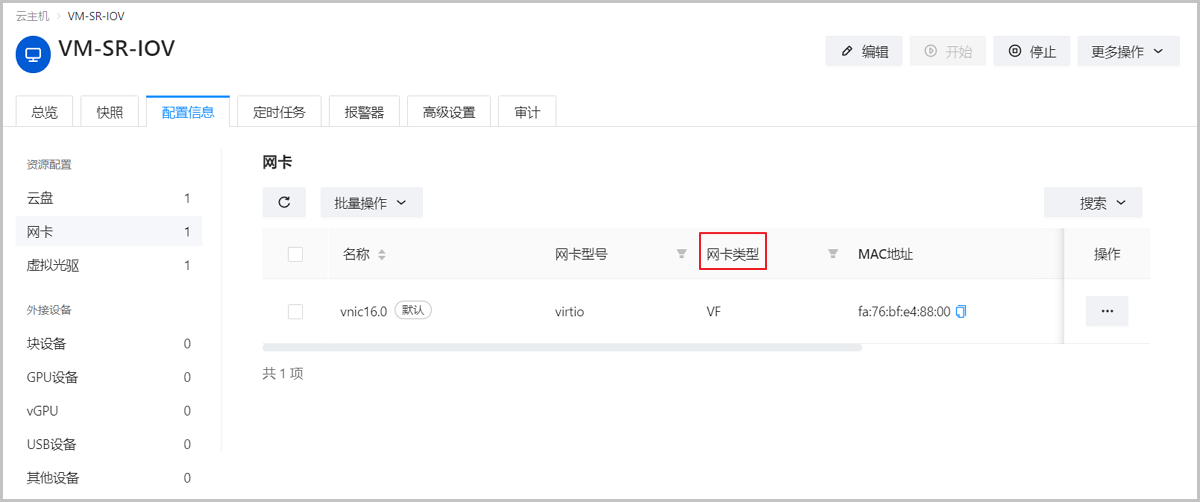

    如Figure 8所示，云主机详情页可查看网卡类型。
    Figure 8. 云主机详情页


  5. 为云主机安装VF网卡驱动。

    相关云主机须安装VF网卡驱动，才能保证VF网卡被云主机识别且正常工作。VF网卡驱动获取以及安装方法请联系网卡提供厂商获取帮助。
