地址池

地址池网络段：依附普通网段的特殊网络段，仅可用于创建虚拟IP，基于VPC路由器提供各种网络服务。

地址池的基本流程：

  1. 网络规划。
  2. 创建公有网络。
  3. 添加地址池网段。
  4. 使用地址池网段创建虚拟IP。
  5. 验证虚拟IP的可用性。
假定客户环境配置如下：
  1. 公有网络-普通网段
    Table 1. 公有网络配置信息
    公有网络 配置信息
    网卡 em01
    VLAN ID 非VLAN
    CIDR 10.151.0.0~10.151.0.255
    子网掩码 255.0.0.0
    网关 10.151.0.1
  2. 公有网络-地址池网段
    Table 2. 地址池网段配置信息
    地址池网段 配置信息
    IP地址段 172.20.0.0~172.20.0.255
    子网掩码 255.255.0.0

以下详细介绍地址池的使用步骤。

  1. 网络规划
    ZStack Cloud云平台仅IPv4类型的公有网络支持地址池功能。因此，须确保添加的普通网段和地址池网段已经规划并配置为公有网络，否则网络不通。
    Note: 网络规划须根据实际使用场景，前往核心交换机进行配置。
  2. 创建公有网络
    1. 创建L2-公有网络
      在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面。点击创建二层网络，弹出创建二层网络界面，可参考以下示例输入相应内容：
      • 区域：显示当前区域
      • 名称：自定义二层网络名称，例如：L2-公有网络
      • 简介：可选项，可留空不填
      • 类型：选择二层网络的类型，例如：L2NoVlanNetwork
      • 虚拟交换机类型：选择二层网络的虚拟交换机类型，此场景选择默认类型
      • 启用SR-IOV：选择是否启用SR-IOV功能，本场景L2-公有网络留空不勾选
      • 集群：选择集群，如Cluster-1
      • 网卡：输入二层网络对应的网卡，例如：em01
      如Figure 1所示：
      Figure 1. 创建L2-公有网络


    2. 创建L3-公有网络
      在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，进入公有网络界面，点击创建公有网络，弹出创建公有网络界面，可参考以下示例输入相应内容：
      • 名称：设置公有网络名称
      • 简介：可选项，可留空不填
      • 二层网络：选择公有网络对应的二层网络
        Note: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
        在选择二层网络界面，有两个子页面：
        • 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
        • 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
      • 网络地址类型：选择IPv4
      • 网络段方法：添加网络段方法包括IP范围、CIDR，本场景选择IP范围
      • 起始IP：输入公有网络的起始IP地址，例如：10.151.0.2
      • 结束IP：输入公有网络的结束IP地址，例如：10.151.0.254
      • 子网掩码：设置网络段的子网掩码，例如：255.0.0.0
      • 网关：输入网关IP地址，例如：10.0.0.1
      • DHCP服务：可选择是否需要DHCP服务
        Note:
        • 默认开启，为云主机提供自动分配IP，此时DHCP服务IP支持自定义设置，也可由系统随机指定。
        • 关闭后，使用此网络的云主机将无法自动获取IP，需手动配置，此时DHCP IP不支持自定义设置，也不可由系统随机指定。
        • DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：172.20.108.10
          Note:
          • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。
          • 若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。
          • DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。
          • 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。
          • 若留空不填，将由系统在添加的IP范围内随机指定。
      • DNS：可选项，可留空不填，也可设置，如114.114.114.114
      • Note: 在IPv4网络地址类型中使用IP范围添加网络段需注意：
        • 不可将网关（例如：xxx.xxx.xxx.1）、广播地址（例如：xxx.xxx.xxx.255）和网络地址（例如：xxx.xxx.xxx.0）等包含在添加的IP段中。
        • 私有网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

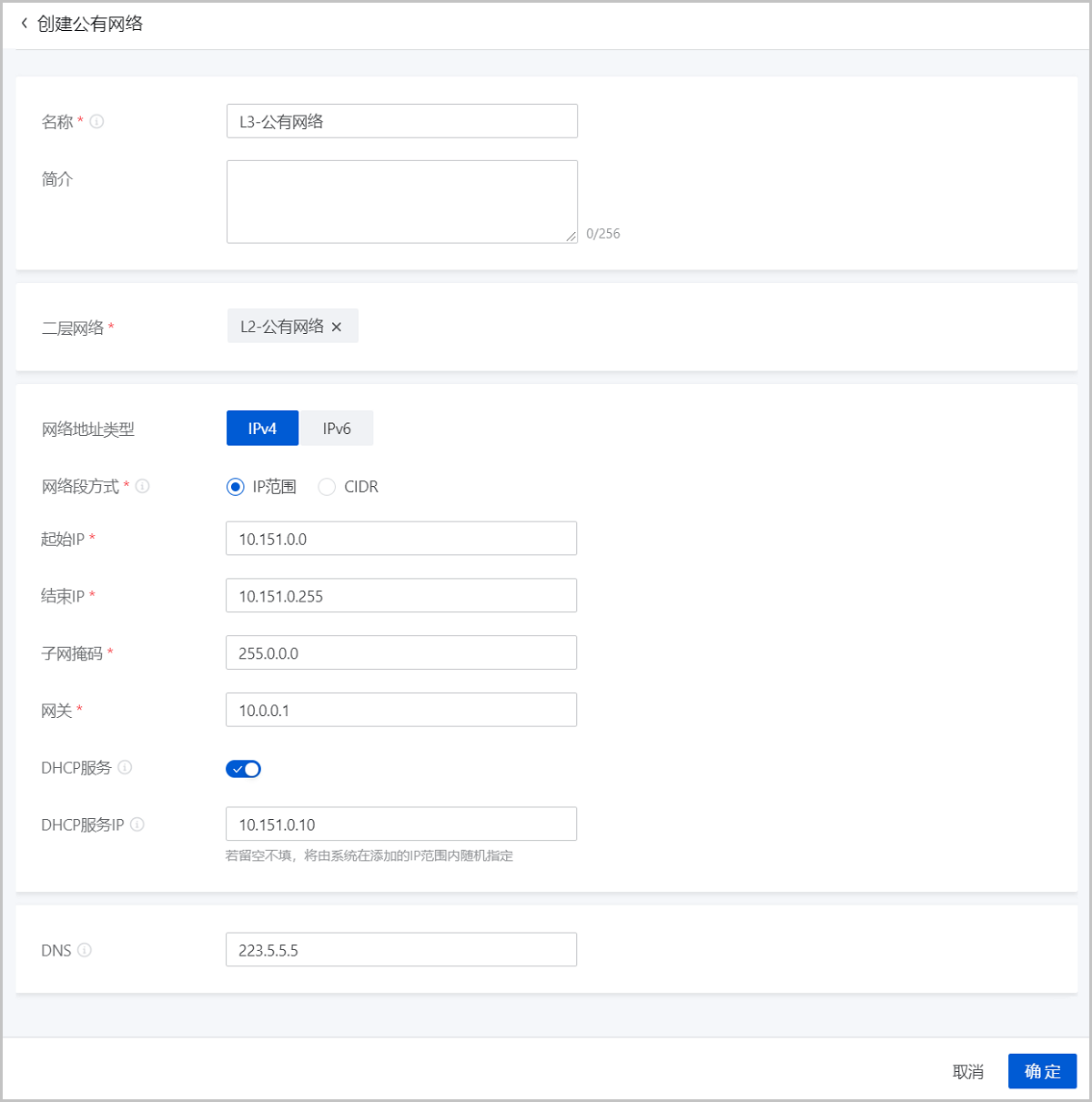

      如Figure 2所示：
      Figure 2. 创建L3-公有网络


  3. 添加地址池网段
    地址池网段需依附普通网段，缺少普通网段时不允许添加地址池网段。在已创建的公有网络（L3-公有网络）详情页的网络段子页面，点击操作 > 添加网络段按钮，在弹出的添加网络段界面，可参考以下示例输入相应内容：
    • IP地址类型：固定为IPv4类型
    • IP方法：固定为IP范围方式
    • 网络段类型：选择地址池网段
    • 起始IP：输入地址池网段的起始IP地址，例如：172.20.0.0
    • 结束IP：输入地址池网段的结束IP地址，例如：172.20.0.255
    • 子网掩码：输入子网掩码，例如：255.255.0.0

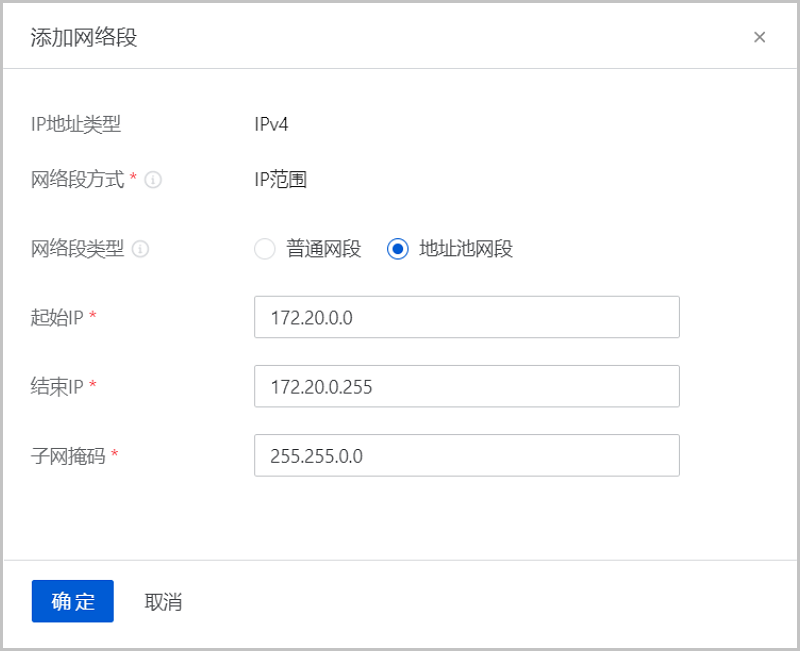

    如Figure 3所示：
    Figure 3. 添加地址池网段


  4. 使用地址池网段创建虚拟IP
    在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 虚拟IP，进入自定义界面。点击创建虚拟IP，弹出创建虚拟IP界面，可参考以下示例输入相应内容：
    • 名称：自定义虚拟IP名称
    • 简介：可选项，可留空不填
    • 网络：选择有地址池网段的三层网络
    • 网络段：选择地址池网段
    • 指定IP：指定创建的虚拟IP地址，可留空不填
    • 虚拟IP QoS：公网虚拟IP或扁平虚拟IP支持设置网络带宽限速，可在创建自定义虚拟IP时直接设置QoS，也可在创建后添加，本场景不设置QoS

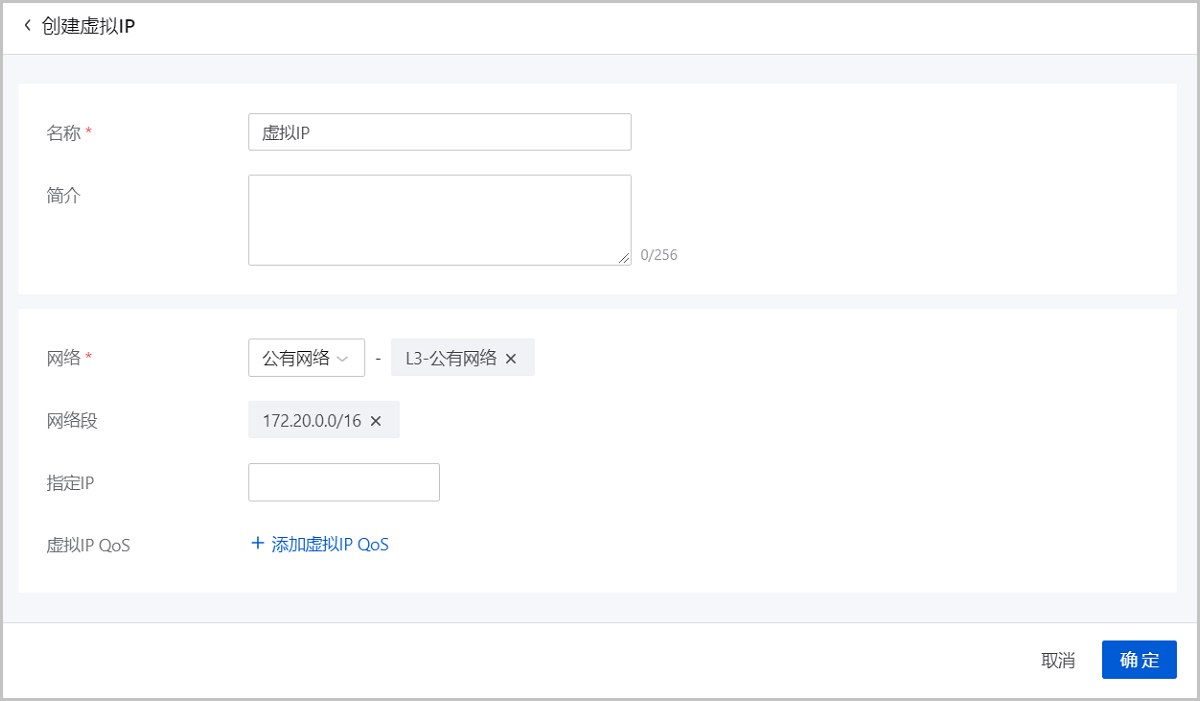

    如Figure 4所示：
    Figure 4. 创建虚拟IP


  5. 验证虚拟IP可用性

    若该虚拟IP可用于弹性IP、端口转发、负载均衡、IPsec隧道等网络服务，即可验证该虚拟IP可用，本场景使用弹性IP验证。

    在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 弹性IP，进入弹性IP界面。点击创建弹性IP，弹出创建弹性IP界面，点击已有虚拟IP并选择先前的虚拟IP，点击下一步（1/2），此时出现虚拟IP创建成功相关提示。

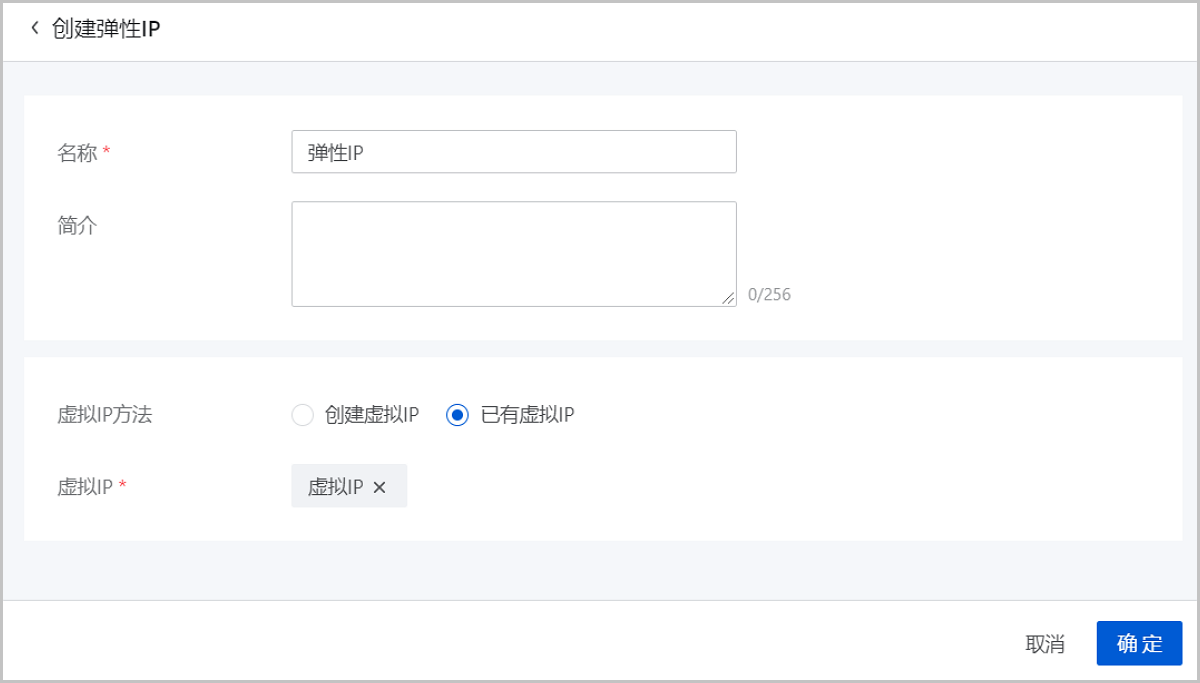

    如Figure 5所示：
    Figure 5. 已有虚拟IP


    由此可见，使用VPC地址池创建的虚拟IP可用。

至此，地址池的使用方法介绍完毕。
