OSPF协议

OSPF协议：基于链路状态的内部网关协议，在数据中心网络、园区网络中有广泛应用。

OSPF协议的典型场景：
  • 用户存在两套网络环境，一套为云平台上的虚拟VPC网络环境，另一套为物理环境中已配置OSPF协议的传统网络环境。为了两套网络环境能够相互通信，在ZStack Cloud环境中，创建一个与物理环境中一样的OSPF区域，将三层网络隔离的虚拟VPC路由器和传统路由器加入到同一个OSPF区域，路由器间通过OSPF协议建立邻居关系，相互通信，就可实现虚拟VPC路由器中的网络与传统网络间相互通信。
OSPF协议的使用流程：
  1. 在VPC路由器下创建两个VPC网络；
  2. 验证未使用OSPF协议时网络连通性；
  3. 创建OSPF区域并将VPC路由器加入OSPF区域；
  4. 验证OSPF协议生效后网络连通性。
Note: 两套环境中的所有私有网络段不可重叠。
假定客户环境如下：
  1. 传统物理OSPF区域配置信息
    Table 1. 传统物理网络OSPF区域配置信息
    OSPF区域 配置信息
    区域ID 0.0.0.0
    类型 Standard
    认证方式 不认证
  2. 传统物理公有网络配置信息
    Table 2. 公有网络配置信息
    公有网络 配置信息
    网卡 em01
    VLAN ID 非VLAN
    IP地址段 10.151.0.0~10.151.0.100
    子网掩码 255.0.0.0
    网关 10.0.0.1
  3. 传统物理私有网络配置信息
    Table 3. 传统物理网络配置信息
    路由器网络 配置信息
    网卡 em01
    IP CIDR 192.168.10.0/24
  4. 云平台公有网络配置信息
    Table 4. 公有网络配置信息
    公有网络 配置信息
    网卡 em01
    VLAN ID 非VLAN
    IP地址段 10.151.0.101~10.151.0.255
    子网掩码 255.0.0.0
    网关 10.0.0.1
  5. 云平台管理网络
    Table 5. 管理网络配置信息
    管理网络 配置信息
    网卡 em02
    VLAN ID 非VLAN
    IP地址段 192.168.28.100~192.168.28.200
    子网掩码 255.255.255.0
    网关 192.168.28.1
    Note:
    • 出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
    • 此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。
  6. 云平台VPC网络-1
    Table 6. VPC网络-1配置信息
    VPC网络 配置信息
    网卡 em01
    VLAN ID 2018
    IP CIDR 192.168.3.0/24
  7. 云平台VPC网络-2
    Table 7. VPC网络-1配置信息
    VPC网络 配置信息
    网卡 em01
    VLAN ID 2019
    IP CIDR 192.168.4.0/24

以下介绍OSPF协议的实践步骤。

  1. 在VPC路由器下创建两个VPC网络。
    根据规划好的网络配置信息，在ZStack Cloud云平台创建VPC路由器，并在该路由器下创建如下两个VPC网络。
    1. 公有网络：10.151.0.101~10.151.0.255（与传统物理网络在同一网关，保证网络互通）
    2. VPC路由器：VPC路由器-1
    3. VPC网络：VPC网络-1（192.168.3.0/24）、VPC网络-2（192.168.4.0/24）
  2. 验证未使用OSPF协议时网络连通性。

    分别使用VPC网络-1、VPC网络-2创建云主机：VM-1（192.168.3.251）、VM-2（192.168.4.196），分别ping物理网络网关，验证网络连通性。

    预期结果：
    • 登录VM-1（192.168.3.251）ping 192.168.10.1：网络不通
    • 登录VM-2（192.168.4.196）ping 192.168.10.1：网络不通

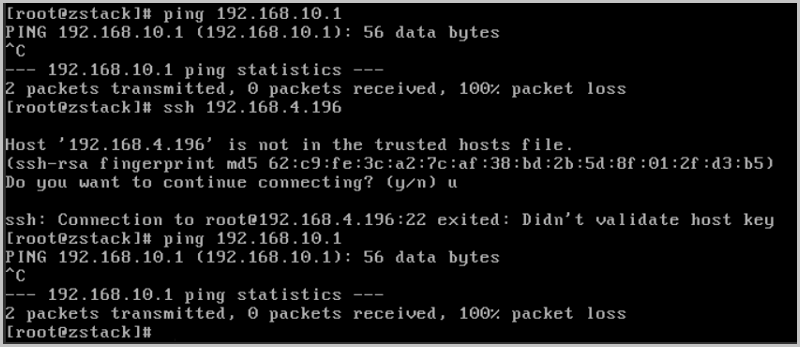

    实际结果如Figure 1所示：
    Figure 1. 验证网络连通性


  3. 创建OSPF区域并将VPC路由器加入OSPF区域。

    根据规划好的传统物理OSPF区域配置信息，在云平台创建一个区域ID一样的OSPF区域。

    在ZStack Cloud私有云主菜单，点击资源中心 > 网络服务 > 高级网络服务 > OSPF区域按钮，进入OSPF区域界面，点击创建OSPF区域按钮，进入创建OSPF区域界面，可参考以下示例输入相应内容：
    • 区域ID：唯一标识OSPF区域的点分十进制地址（类似IPv4类型格式的IP地址），此场景输入与物理环境一致区域ID：0.0.0.0
    • 类型：此场景选择与物理环境一致的Standard类型的OSPF区域，此外还包括：Standard、Stub
      • Standard：标准区域（Standard Area），支持所有类型的LSA。
      • Stub：末节区域（Stub area），不支持第4、5类型的LSA。
    • 认证方式：此场景选择与物理环境一致的不认证方式，可选项包括：不认证、Plaintext、MD5
      • 不认证：接收报文时不进行身份认证。
      • Plaintext：接收报文时通过报文中携带的密码进行身份认证。
      • MD5：接收报文时通过报文中携带的Key ID和MD5 password散列值进行身份认证。
    • 路由配置：根据规划添加VPC路由器 ，此时需要依次选择以下内容：
      • VPC路由器：选择需要添加到OSPF区域的VPC路由器：VPC路由器-1
      • 网络：选择一个VPC网络和一个公有网络添加到OSPF区域：VPC网络-1、L3-公有网络
      选择完成后，点击右下角确定按钮，提交VPC路由器信息。
      Note: 同一VPC路由器可以添加到不同OSPF区域；同一VPC路由器上的网络（VPC网络、公有网络）只能添加到一个OSPF区域。

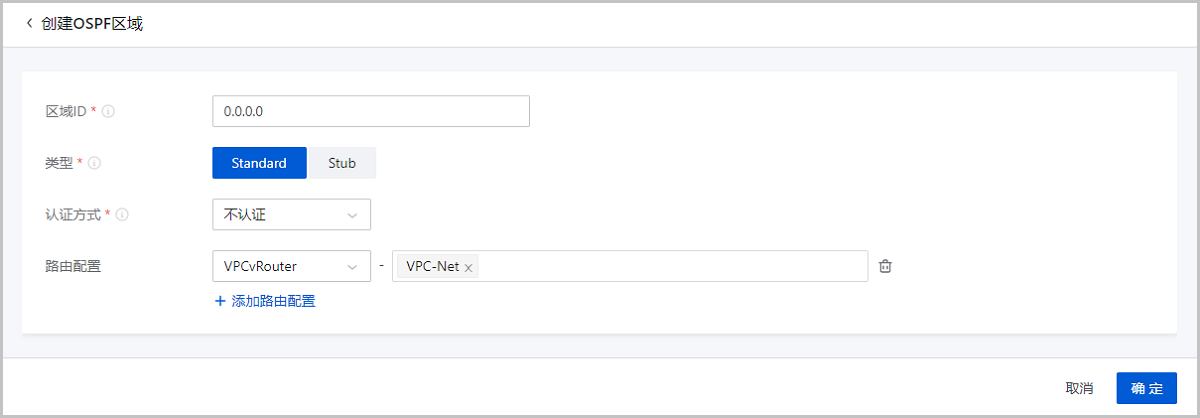

    如Figure 2所示，点击确定按钮，创建OSPF区域并将VPC路由器-1的VPC网络-1、L3-公有网络加入区域。
    Figure 2. 创建OSPF区域


    OSPF区域创建完成后，进入VPC路由器-1详情页的关联资源子页面，查看OSPF邻居信息，待邻居成功建立后（不超过60秒），OSPF协议生效，可以正常通信。

  4. 验证OSPF协议生效后网络连通性。

    OSPF协议生效后，使用VM-1、VM-2重新验证网络连通性。

    预期结果：
    • 登录VM-1（192.168.3.251）ping 192.168.10.1：网络连通
    • 登录VM-2（192.168.4.196）ping 192.168.10.1：网络不通

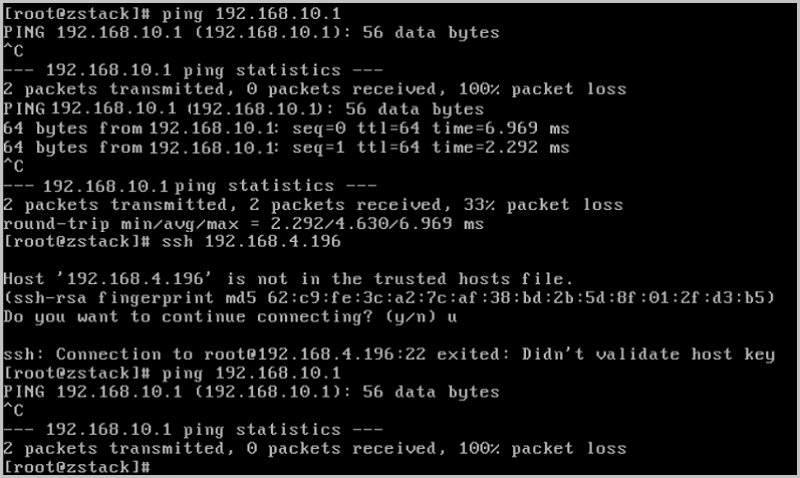

    实际结果如Figure 3所示：
    Figure 3. 验证网络连通性


至此，OSPF协议的使用方法介绍完毕。
