多租户隔离

使用VLAN或VXLAN技术，可提供多租户在二层网络上的隔离。
Table 1. VLAN与VXLAN的比较
VLAN VXLAN
  • VLAN最多支持4096个VLAN ID，即一套环境中最多提供4096个隔离的租户网络，难以满足大规模云计算数据中心的需求
  • 各厂商交换机配置VLAN方式各不相同
  • VXLAN基于客户机房现有的网络拓扑，提供16M个逻辑网络用于多租户隔离
  • VXLAN是基于现有三层网络之上Overlay虚拟出的二层网络，该Overlay虚拟过程可由软件方式实现，也可由支持VXLAN的交换机实现，客户可按需选择
  • 相较于VLAN，VXLAN性能损耗较大，网络延迟也较高

本场景主要介绍VXLAN-VPC网络提供多租户隔离的实践。

搭建多租户隔离VXLAN-VPC网络的基本流程：
  1. 在admin下创建两个子账户，子账户A和子账户B。
  2. 在admin下创建二层公有网络，并加载此二层网络到相应集群。
  3. 在admin下创建三层公有网络。
  4. 在admin下创建二层管理网络，并加载此二层网络到相应集群。
  5. 在admin下创建三层管理网络，用于与物理资源通信，例如，物理机、主存储、镜像服务器等。
  6. 在admin下添加路由器镜像。
  7. 在admin下创建路由器规格，并共享给子账户A和子账户B。
  8. 在admin下创建VXLAN网络池，加载到相应集群，并共享给子账户A和子账户B。
  9. 基于路由器规格在子账户A和子账户B分别创建一个VPC路由器。例如：VPC路由器-A和VPC路由器-B。
  10. 基于VXLAN网络池在子账户A和子账户B分别创建两个VXLAN网络（虚拟的二层网络），例如：L2-VXLAN-A1和L2-VXLAN-A2、L2-VXLAN-B1和L2-VXLAN-B2。
  11. 使用四个VXLAN网络分别在各自子账户创建VPC网路，例如：VPC网络-A1和VPC网络-A2、VPC网络-B1和VPC网络-B2。
  12. 使用四个VPC网络分别在各自子账户创建一个云主机，例如：VM-A1、VM-A2、VM-B1和VM-B2。
  13. 验证四台云主机之间的连通性。
  14. 从admin共享三层公有网络给子账户A和子账户B。
  15. 给VM-A1和VM-B1添加路由表。
  16. 验证云主机VM-A1和VM-B1之间的连通性。
Note:
  • VXLAN网络池和VXLAN网络共同提供了VXLAN网络类型的配置。
  • 使用VXLAN网络需先创建VXLAN网络池，VXLAN网络对应了VXLAN网络池里的一个虚拟网络。
  • VXLAN网络池不能用于创建三层网络，只表示VXLAN网络的集合，VXLAN网络可用于创建三层网络。
假定客户环境如下：
  1. 公有网络
    Table 2. 公有网络配置信息
    公有网络 配置信息
    网卡 em01
    VLAN ID 非VLAN
    IP地址段 10.151.10.100~10.151.10.200
    子网掩码 255.0.0.0
    网关 10.0.0.1
    DHCP服务IP 10.151.10.101
  2. 管理网络
    Table 3. 管理网络配置信息
    管理网络 配置信息
    网卡 em02
    VLAN ID 非VLAN
    IP地址段 192.168.28.100~192.168.28.200
    子网掩码 255.255.255.0
    网关 192.168.28.1
    Note:
    • 出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
    • 此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。
  3. VXLAN网络池
    Table 4. VXLAN网络池配置信息
    VXLAN网络池 配置信息
    VNI范围 20-1200
    VTEP CIDR 192.168.28.1/24
  4. VPC网络-A1
    Table 5. VPC网络-A1配置信息
    VPC网络 配置信息
    网卡 em01
    IP CIDR 192.168.21.0/24
    网关 192.168.21.1
    DHCP服务IP 192.168.21.2
  5. VPC网络-A2
    Table 6. VPC网络-A2配置信息
    VPC网络 配置信息
    网卡 em01
    IP CIDR 192.168.22.0/24
    网关 192.168.22.1
    DHCP服务IP 192.168.22.2
  6. VPC网络-B1
    Table 7. VPC网络-B1配置信息
    VPC网络 配置信息
    网卡 em01
    IP CIDR 192.168.23.0/24
    网关 192.168.23.1
    DHCP服务IP 192.168.23.2
  7. VPC网络-B2
    Table 8. VPC网络-B2配置信息
    VPC网络 配置信息
    网卡 em01
    IP CIDR 192.168.24.0/24
    网关 192.168.24.1
    DHCP服务IP 192.168.24.2

以下介绍搭建VXLAN-VPC网络的实践步骤。

  1. 在admin下创建两个子账户，子账户A和子账户B。
    在ZStack Cloud主菜单，点击设置 > 子账户设置 > 子账户管理，进入子账户管理界面，在子账户界面，点击创建子账户，在弹出的创建子账户界面，可参考以下示例输入相应内容：
    • 名称：设置账户名称，不区分大小写，例如：账户A
    • 简介：可选项，可留空不填
    • 密码：设置登录该账户的密码
    • 确认密码：重复输入密码，避免误输
    • 计费价目

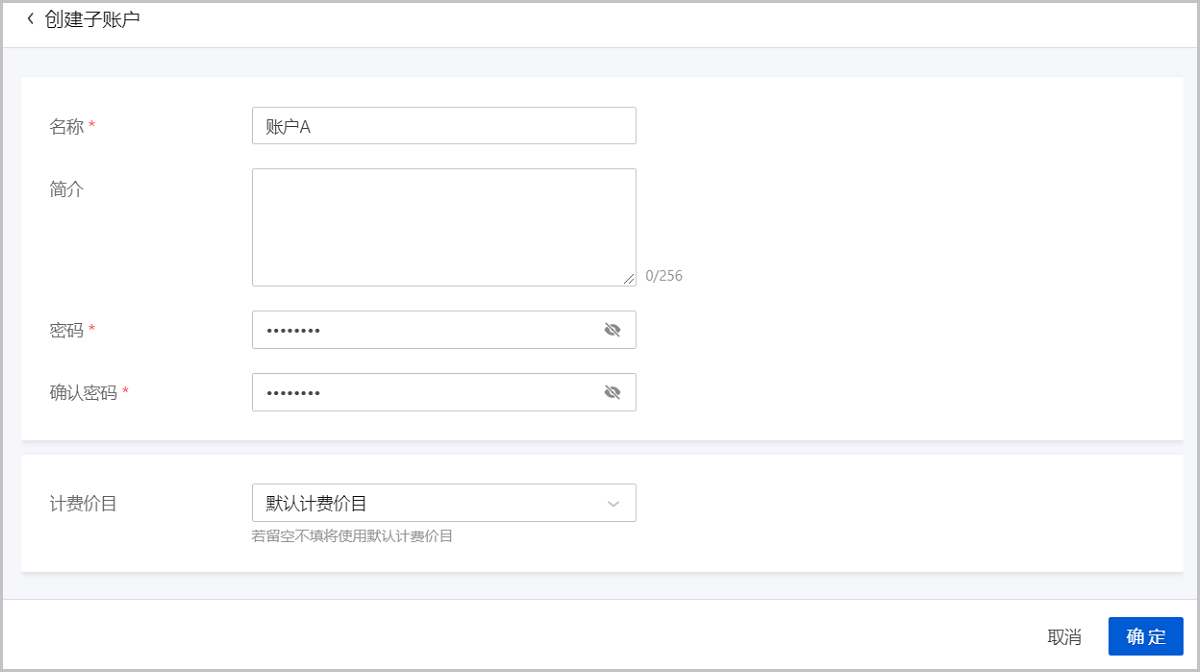

    如Figure 1所示：
    Figure 1. 创建账户

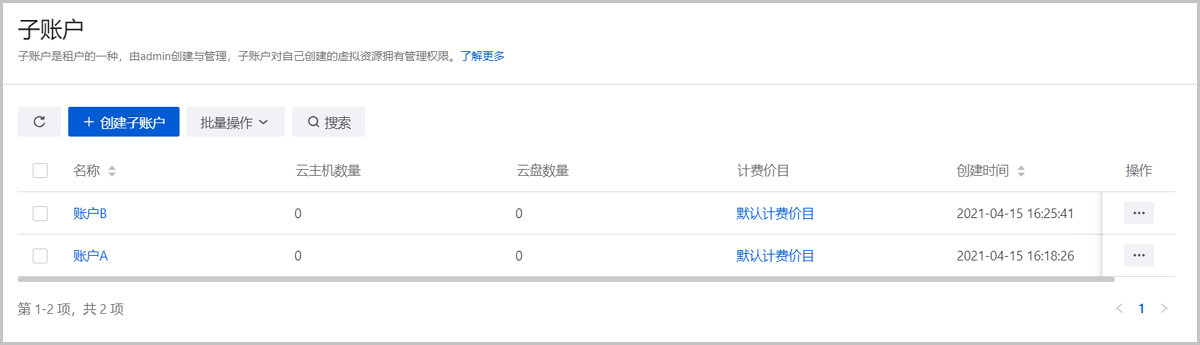

    同理，创建账户B，创建完成后如Figure 2所示：
    Figure 2. 账户创建完成


  2. 在admin账户下创建二层公有网络，并加载此二层网络到相应集群。
    在ZStack Cloud界面，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述Table 2填写如下：
    • 区域：显示当前区域
    • 名称：设置L2-公有网络名称
    • 简介：可选项，可留空不填
    • 类型：选择L2NoVlanNetwork
    • 虚拟交换机类型：选择二层网络的虚拟交换机类型，此场景选择默认类型
    • SR-IOV：选择是否启用SR-IOV功能，本场景L2-公有网络留空不选择
    • 集群：选择集群，如Cluster-1
    • 网卡名称：输入网卡名称，例如：em01
    如Figure 3所示：
    Figure 3. 创建L2-公有网络


  3. 在admin账户下创建三层公有网络。
    在ZStack Cloud界面，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，进入公有网络界面，点击创建公有网络，在弹出的创建公有网络界面，参考上述Table 2填写如下：
    • 名称：设置公有网络名称
    • 简介：可选项，可留空不填
    • 二层网络：选择公有网络对应的二层网络
      Note: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
      在选择二层网络界面，有两个子页面：
      • 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
      • 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
    • 网络地址类型：选择IPv4
    • 网络段方法：添加网络段方法包括IP范围、CIDR，本场景使用IP范围
    • 起始IP：设置网络段的起始IP，例如：10.151.10.100
    • 结束IP：设置网络段的结束IP，例如：10.151.10.200
    • 子网掩码：设置网络段的子网掩码，例如：255.0.0.0
    • 网关：设置网络段的网关，例如：10.0.0.1
    • DHCP服务：可选择是否需要DHCP服务，本场景开启该服务
      Note:
      • 默认开启，为云主机提供自动分配IP，此时DHCP服务IP支持自定义设置，也可由系统随机指定。
      • 关闭后，使用此网络的云主机将无法自动获取IP，需手动配置，此时DHCP IP不支持自定义设置，也不可由系统随机指定。
    • DHCP服务IP：可选项，可按需设置DHCP服务IP，本场景不填写
      Note:
      • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。
      • 若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。
      • DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。
      • 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。
      • 若留空不填，将由系统在添加的IP范围内随机指定。
    • 添加DNS：可添加DNS服务器，用于设置三层网络的DNS解析服务，本场景指定223.5.5.5
      Note: 在IPv4网络地址类型中使用IP范围添加网络段需注意：
      • 不可将网关（例如：xxx.xxx.xxx.1）、广播地址（例如：xxx.xxx.xxx.255）和网络地址（例如：xxx.xxx.xxx.0）等包含在添加的IP段中。
      • 私有网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

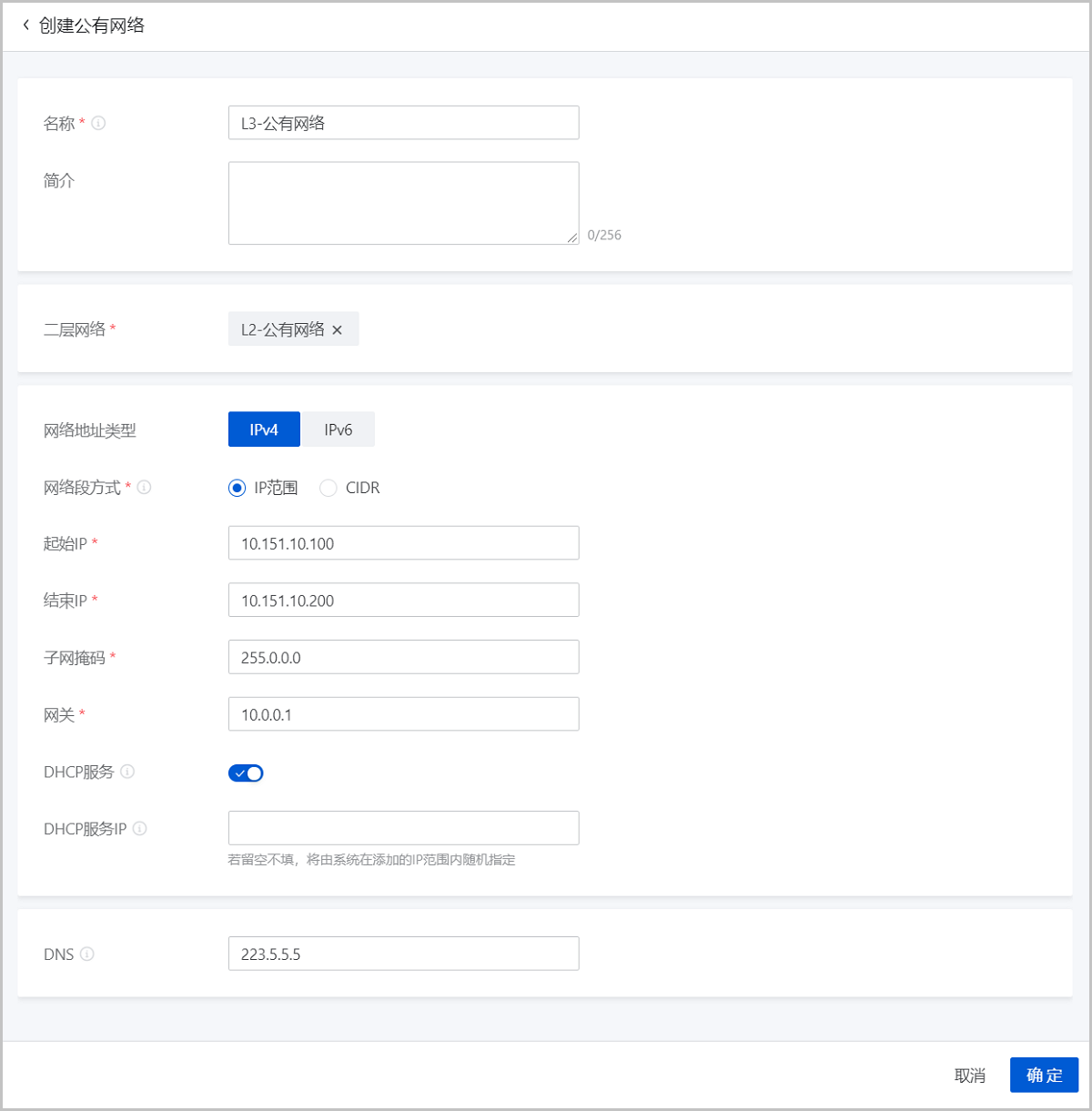

    如Figure 4所示：
    Figure 4. 创建L3-公有网络


  4. 在admin账户下创建二层管理网络，并加载此二层网络到相应集群。
    在在ZStack Cloud界面，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述Table 3填写如下：
    • 区域：显示当前区域
    • 名称：设置二层网络名称，例如：L2-管理网络
    • 简介：可选项，可留空不填
    • 类型：选择L2NoVlanNetwork
    • 虚拟交换机类型：选择二层网络的虚拟交换机类型，此场景选择默认类型
    • SR-IOV：选择是否启用SR-IOV功能，本场景L2-管理网络留空不选择
    • 集群：选择集群，如Cluster-1
    • 网卡名称：输入网卡名称，例如：em02

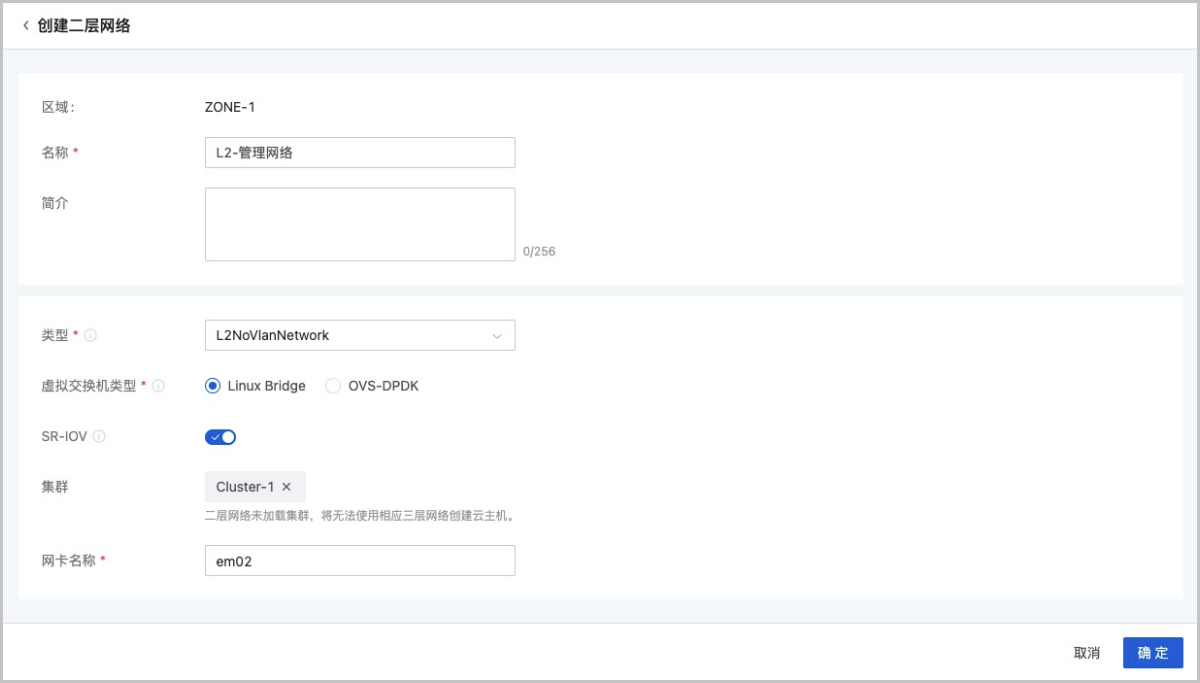

    如Figure 5所示：
    Figure 5. 创建L2-管理网络


  5. 在admin账户下创建三层管理网络，用于与物理资源通信，例如，物理机、主存储、镜像服务器等。
    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 专用网络 > 管理网络，进入管理网络界面，点击创建管理网络，弹出创建管理网络界面，参考上述Table 3填写如下：
    • 名称：设置管理网络名称
    • 简介：可选项，可留空不填
    • 二层网络：选择管理网络对应的二层网络
      Note: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
      在选择二层网络界面，有两个子页面：
      • 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
      • 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
    • 网络段方式：本教程选择IP范围
    • 起始IP：设置网络段的起始IP，例如：192.168.28.100
    • 结束IP：设置网络段的结束IP，例如：192.168.28.200
    • 子网掩码：设置网络段的子网掩码，例如：255.255.255.0
    • 网关：设置网络段的网关，例如：192.168.28.1
    • Note: 使用IP范围添加网络段需注意：
      • 不可将网关（例如：xxx.xxx.xxx.1）、广播地址（例如：xxx.xxx.xxx.255）和网络地址（例如：xxx.xxx.xxx.0）等包含在添加的IP段中。
      • 私有网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

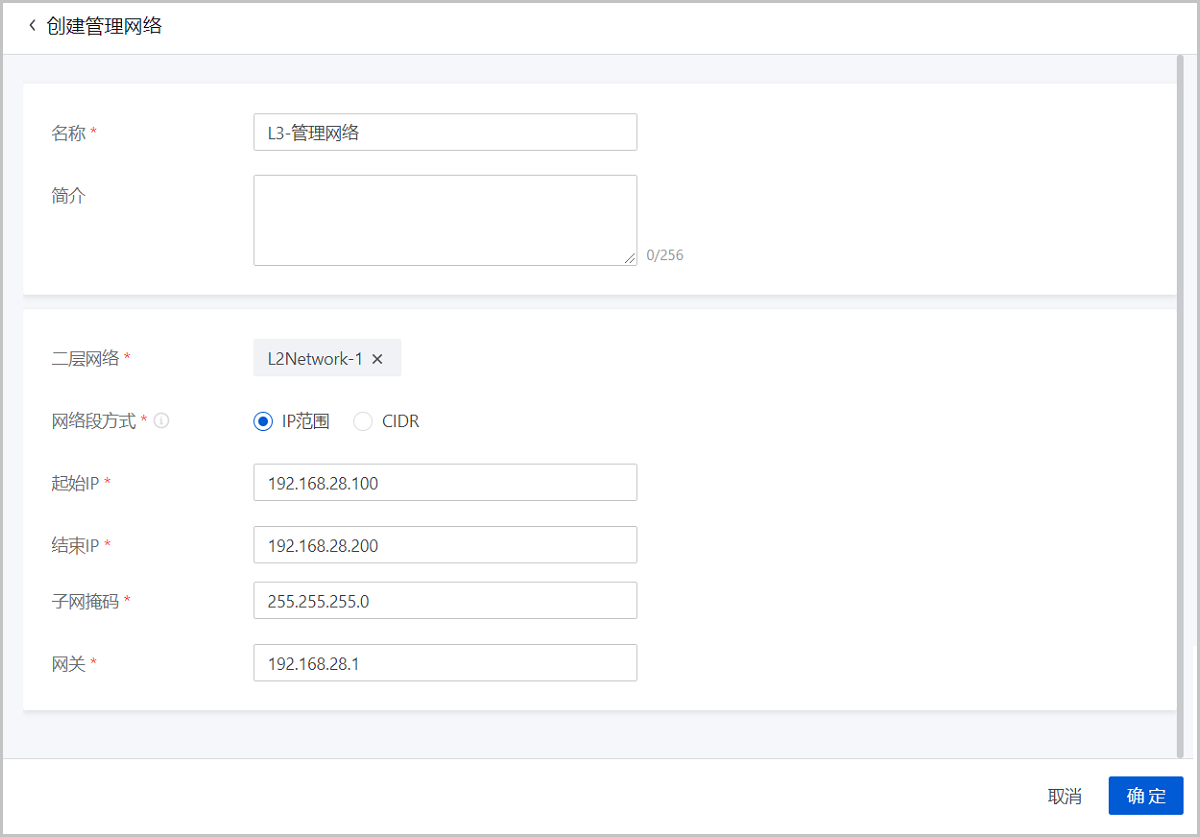

    如Figure 6所示：
    Figure 6. 创建L3-管理网络


  6. 在admin账户下添加路由器镜像。

    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器镜像，进入路由器镜像界面，点击添加路由器镜像，弹出添加路由器镜像界面。

    可参考以下示例输入相应内容：
    • 名称：设置镜像名称
    • 简介：可选项，备注相关信息
    • 镜像功能：选择镜像用于何种功能场景，此处选择VPC路由器
    • CPU架构：设置路由器镜像的 CPU 架构，VPC 路由器在创建时将继承路由器镜像的 CPU 架构。
    • 镜像服务器：选择镜像服务器，用于存放镜像
    • 镜像路径：选择添加镜像的方式，支持添加URL路径或本地文件上传两种方式
      • URL：输入镜像的可下载路径
        ZStack Cloud提供专用的VPC路由器镜像（KVM）供用户使用，可直接从官网获取该镜像的下载地址。
        • 软件名称：ZStack-vRouter-4.4.24.qcow2
        • 下载地址：点击这里
      • 本地文件：选择当前浏览器可访问的镜像直接上传
        Note:
        • 支持上传到镜像仓库和Ceph镜像服务器。
        • 采用本地浏览器作为中转上传镜像，请勿刷新或关闭当前浏览器，也不可停止管理节点服务，否则会添加失败。
  7. 在admin账户下创建路由器规格，并共享给账户A和账户B。
    1. 在admin账户下创建路由器规格。

      在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器规格，进入路由器规格界面，点击创建路由器规格，弹出创建路由器规格界面。

      可参考以下示例输入相应内容：
      • 名称：设置路由器规格名称
      • 简介：可选项，可留空不填
      • CPU：设置路由器的CPU核数
        Note: 目前路由器最多支持240个CPU核数，生产环境中建议核数设置为8以上。
      • 内存：设置路由器内存的大小，基本单位包括：MB/GB/TB，生产环境中建议设置为8G以上。
      • 管理网络：选择已创建的管理网络
      • 镜像：选择已添加的路由器镜像
        Note: 若路由器规格中使用的公有网络存在IPv6网络段，创建VPC路由器时，请务必使用最新版本的路由器镜像。
      • 管理网络：选择已创建的管理网络
      • 公有网络：选择已创建的公有网络
        • 使用该路由器规格创建的路由器支持为VPC网络提供各种网络服务。

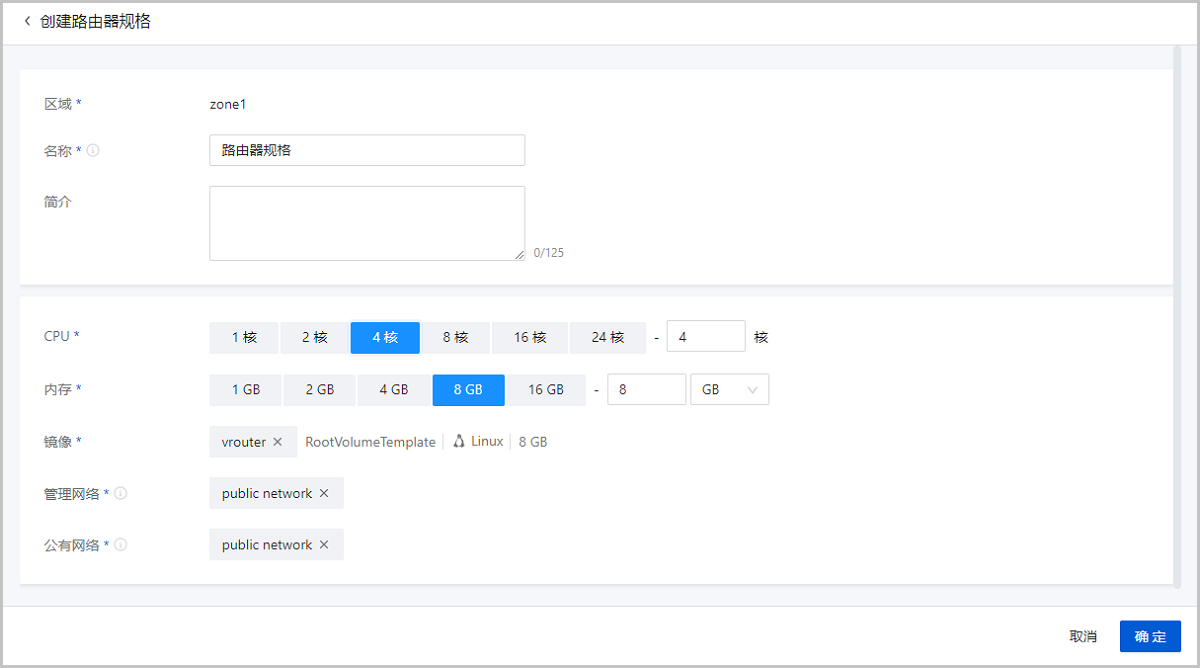

      如Figure 7所示：
      Figure 7. 创建路由器规格


    2. 将路由器规格共享给账户A和账户B。

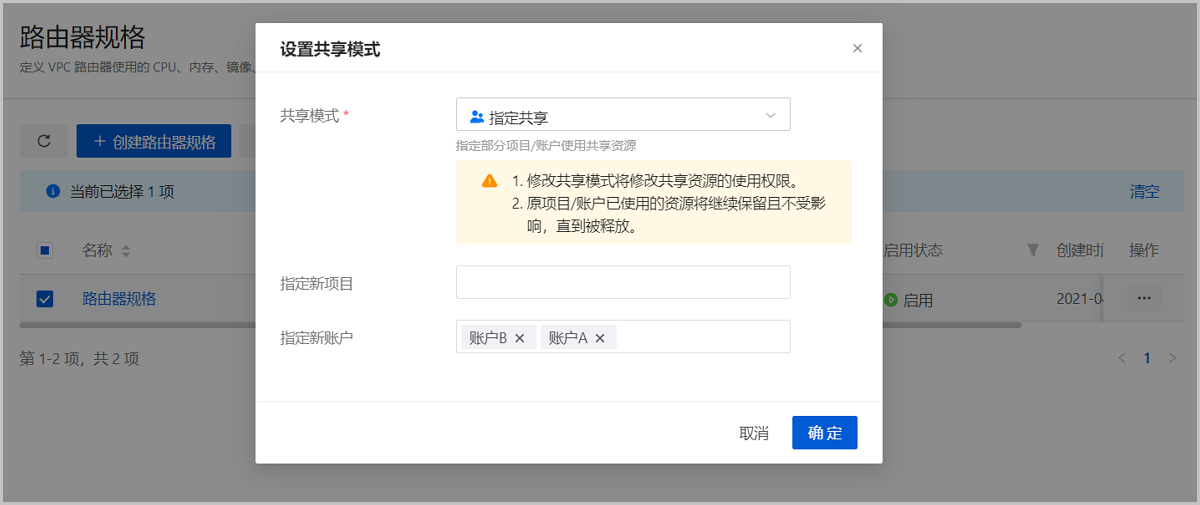

      在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器规格，对需要共享的路由器规格点击更多操作 > 设置共享模式 > 指定共享，在指定新账户中选择账户A和账户B，点击确定完成共享。如Figure 8所示：
      Figure 8. 设置共享模式


  8. 在admin账户下创建VXLAN网络池，加载到相应集群，并共享给账户A和账户B。
    1. 在admin账户下创建VXLAN网络池。
      在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > VXLAN Pool，进入VXLAN Pool界面。点击创建VXLAN Pool，弹出创建VXLAN Pool界面，参考上述Table 4填写如下：
      • 区域：显示当前区域
      • 名称：设置VXLAN Pool名称
      • 简介：可选项，可留空不填
      • SDN类型：本场景选择软件SDN类型
      • VNI范围：输入VxlanNetwork的起始ID与结束ID
        Note:
        • 可输入1-16777214之间的数字。
        • 结束ID需大于或等于起始ID。
        • 本云平台将最后两个VNI（即：16777215、16777216）作为系统保留。
      • 集群：可选项，可选择需要加载的集群
        Note:
        • 可在创建VXLAN Pool时加载集群，也可在创建VXLAN Pool后再加载集群。
        • 加载集群时，集群内计算节点上应该存在VTEP对应的子网内IP。
      • VTEP CIDR：输入VTEP对应的CIDR

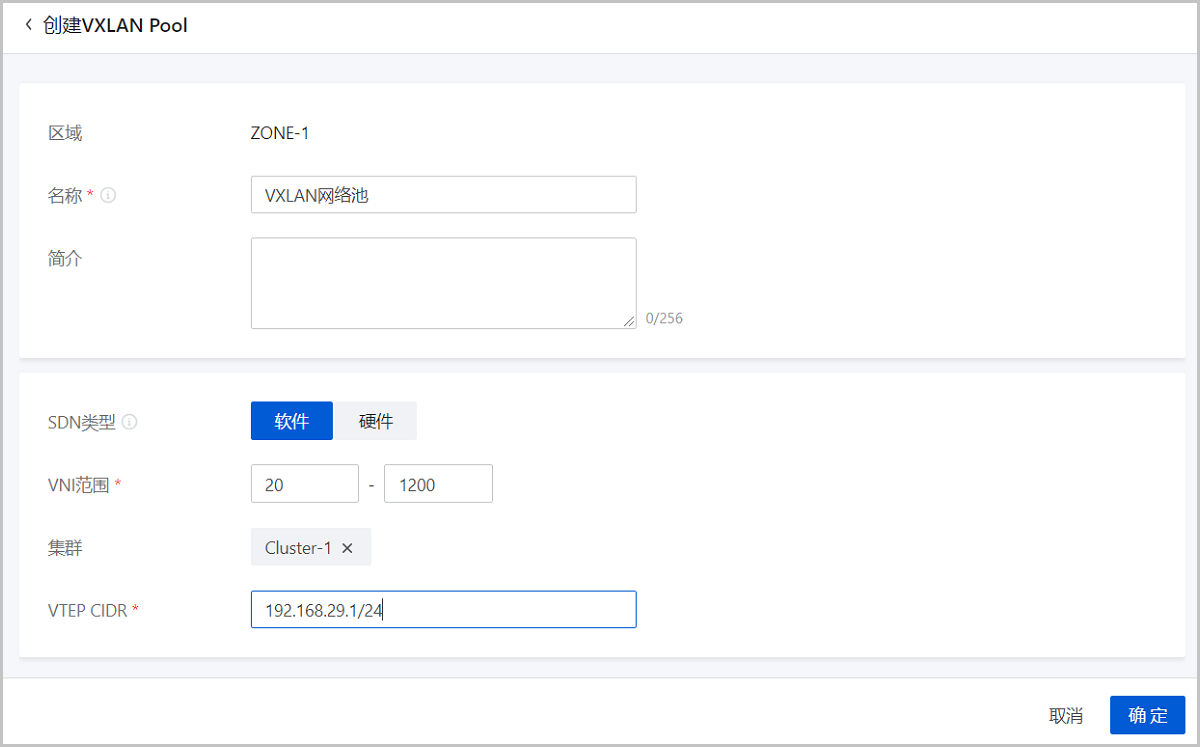

      如Figure 9所示：
      Figure 9. 创建VXLAN网络池


    2. 将VXLAN网络池共享给账户A和账户B。

      在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > VXLAN Pool，对需要共享的VXLAN Pool点击更多操作 > 设置共享模式 > 指定共享，在指定新账户中选择账户A和账户B，点击确定完成共享。

      如Figure 10所示：
      Figure 10. 共享VXLAN网络池


  9. 基于路由器规格在账户A和账户B分别创建一个VPC路由器。例如：VPC路由器-A和VPC路由器-B。
    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > VPC路由器，进入VPC路由器界面，点击创建VPC路由器，弹出创建VPC路由器界面，可参考以下示例输入相应内容：
    • 名称：设置VPC路由器名称
    • 简介：可选项，可留空不填
    • 路由器规格：选择已创建好的路由器规格
    • 集群：可选项，指定启动VPC路由器的物理机所在的集群
    • 存储分配策略：VPC路由器支持系统分配和手动指定两种存储分配策略：
      • 系统分配：系统根据预置策略分配主存储。
      • 手动指定：用户按需手动选择主存储。
        • 主存储：选择VPC路由器使用的主存储
    • 物理机：可选项，可指定物理机来启动VPC路由器
    • 指定默认IPv4/IPv6：可选项，即默认IP，指定VPC路由器的默认IP，留空不填将随机分配
    • DNS：可选项，可设置VPC路由器的DNS解析服务，留空不填将默认指定223.5.5.5
      Note:
      • 支持设置IPv4或IPv6类型的DNS，例如：IPv4指定223.5.5.5；IPv6指定240C::6644。
      • 使VPC路由器内的服务能够通过DNS访问公网服务。如需使用其他DNS进行解析，可自行指定DNS地址。
      • 使用VPC网络创建的云主机，DNS即为该VPC网络的网关，由VPC路由器负责转发。
    • CPU绑定：将VPC路由器的虚拟CPU(vCPU) 与物理机的物理CPU(pCPU) 严格关联，可为VPC路由器分配特定的pCPU，提高VPC路由器性能。
      Note:
      • 格式说明
        • 在左侧文本框中输入vCPU范围，右侧文本框中输入pCPU范围。范围格式：包含整数、"-"、"^" 的逗号分隔列表。
        • vCPU范围取决于所选路由器规格。
        • pCPU范围取决于所选集群或是所选物理机的pCPU数量。
      • 参考示例：左侧文本框中输入"1"，右侧文本框中输入"0-3,^2"，表示vCPU 1与pCPU 0、1、3严格关联，其中，"^"表示不包含。

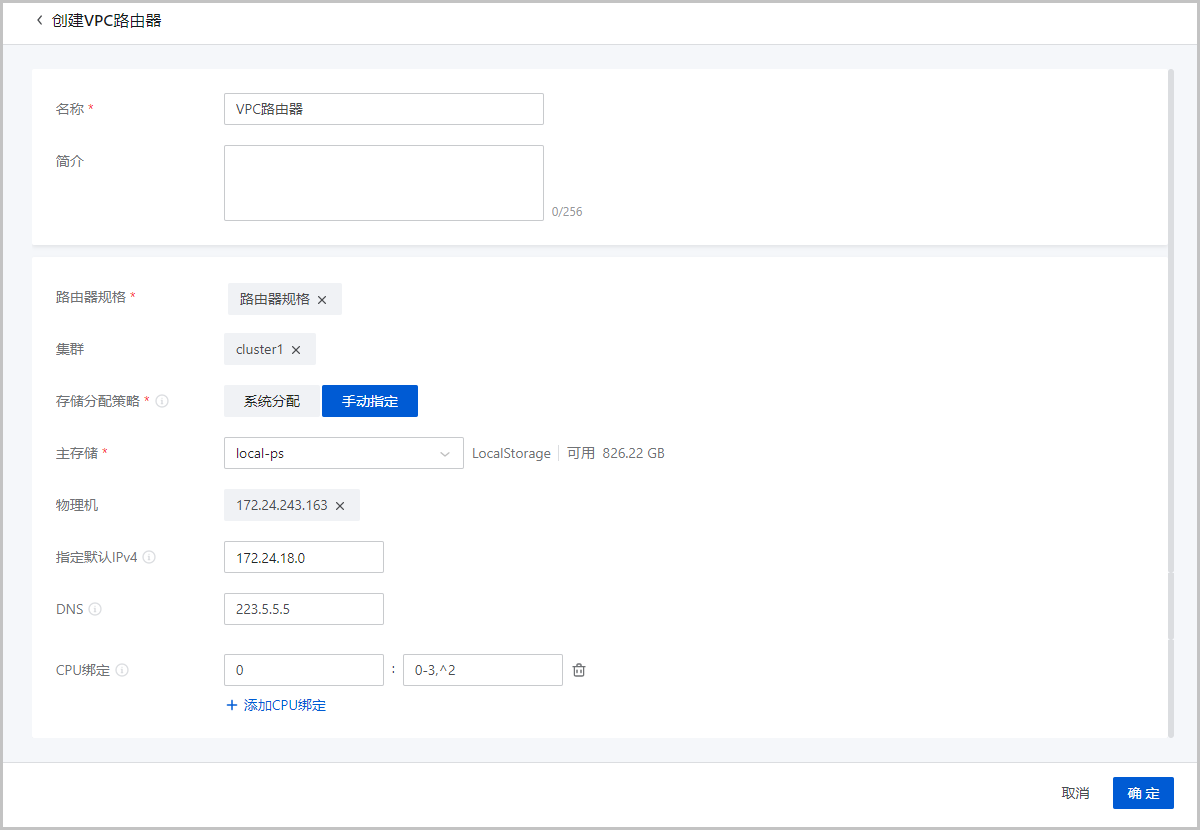

    如Figure 11所示：
    Figure 11. 创建VPC路由器-A


    同理，在账户B，创建VPC路由器-B。
  10. 基于VXLAN网络池在账户A和账户B分别创建两个VXLAN网络（虚拟的二层网络），例如：L2-VXLAN-A1和L2-VXLAN-A2、L2-VXLAN-B1和L2-VXLAN-B2。
    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面。点击创建二层网络，弹出创建二层网络界面，可参考以下示例输入相应内容：
    • 区域：显示当前区域
    • 名称：设置VXLAN网络名称，例如：L2-VXLAN-A1
    • 简介：可选项，可留空不填
    • 类型：选择VxlanNetwork
    • VXLAN Pool：选择已创建的VXLAN网络池
    • VNI：可选项，可从VXLAN Pool中选择指定的VNI，若留空不填，则由云平台动态随机分配。

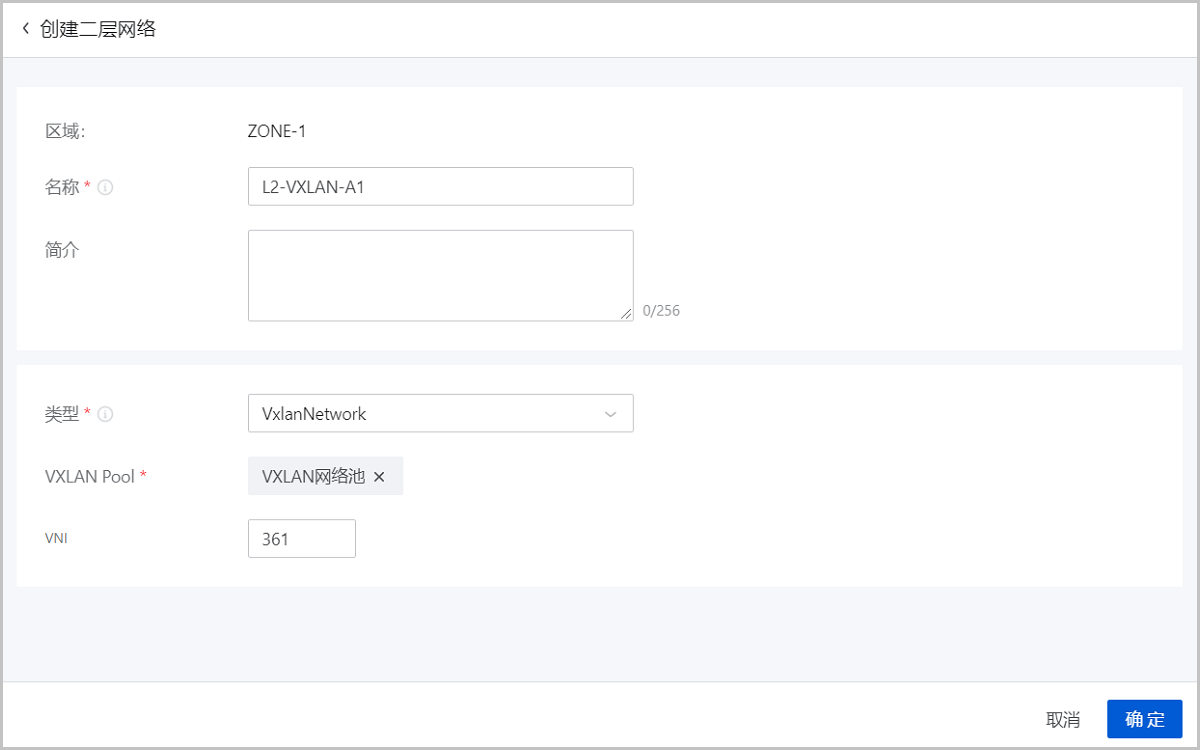

    如Figure 12所示：
    Figure 12. 创建L2-VXLAN-A1


    同理，创建L2-VXLAN-A2、L2-VXLAN-B1和L2-VXLAN-B2。
  11. 使用四个VXLAN网络分别在各自账户创建VPC网路，例如：VPC网络-A1和VPC网络-A2、VPC网络-B1和VPC网络-B2。
    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > VPC网络，进入VPC网络界面，点击创建VPC网络，弹出创建VPC网络界面，参考上述Table 5填写如下：
    • 名称：设置VPC网络名称，例如：VPC网络-A1
    • 简介：可选项，可留空不填
    • 二层网络：选择已创建的L2-VXLAN-A1
      在选择二层网络界面，有两个子页面：
      • 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
      • 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
    • VPC路由器：可选项，可在创建VPC网络时指定VPC路由器，也可在创建VPC网络后再挂载
    • 网络段方法：添加网络段方法包括IP范围、CIDR，本场景使用CIDR
    • CIDR：设置网络段的CIDR，例如：192.168.108.1/24
    • 网关：可设置网关，例如：192.168.108.1
      Note:
      • 允许使用CIDR的第一个或最后一个IP地址作为网关。
      • 若留空不填，默认使用CIDR的第一个IP地址作为网关。
    • DHCP服务：可选择是否需要DHCP服务，本场景使用
    • DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：192.168.21.2
      Note:
      • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。
      • 若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。
      • DHCP服务IP必须在添加的CIDR内，且未被占用。
      • 若留空不填，将由系统在添加的CIDR内随机指定。
      • CIDR内首个IP地址已被默认为网关，不可作为DHCP服务IP。
    • DNS：可选项，可留空不填
    如Figure 13所示：
    Figure 13. 创建VPC网络-A1


    同理，创建VPC网络-A2、VPC网络-B1和VPC网络-B2。
  12. 使用四个VPC网络分别在各自账户创建一个云主机，例如：VM-A1、VM-A2、VM-B1和VM-B2。

    参考《用户手册》的创建云主机相关章节，使用四个VPC网络分别在各自账户创建一个云主机，VM-A1、VM-A2、VM-B1和VM-B2。

  13. 验证四台云主机之间的连通性。
    1. 登录VM-A1，用ping命令验证网络连通性：
      预期结果：
      • ping baidu.com：可以成功
      • ping VM-A2：可以成功
      • ping VM-B1：会失败（两套VXLAN-VPC环境二层隔离）
      • ping VM-B2：会失败（两套VXLAN-VPC环境二层隔离）
      Note:
      在VM-A1系统中，手动添加其他VM的IP地址到/etc/hosts文件路径下。
      [root@VM-web ~]# vim /etc/hosts
...
192.168.22.156 VM-A2
192.168.23.177 VM-B1
192.168.24.193 VM-B2
...

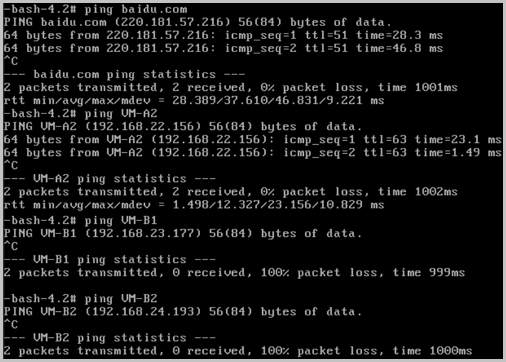

      实际结果如Figure 14所示：
      Figure 14. 验证VM-A1网络连通性


    2. 同理，VM-A2的网络连通性和VM-A1相同。
    3. 登录VM-B1，用ping命令验证网络连通性：
      预期结果：
      • ping baidu.com：可以成功
      • ping VM-A1：会失败（两套VXLAN-VPC环境二层隔离）
      • ping VM-A2：会失败（两套VXLAN-VPC环境二层隔离）
      • ping VM-B2：可以成功
      Note:
      在VM-B1系统中，手动添加其他VM的IP地址到/etc/hosts文件路径下。
      [root@VM-web ~]# vim /etc/hosts
...
192.168.21.250 VM-A1
192.168.22.156 VM-A2
192.168.24.193 VM-B2
...

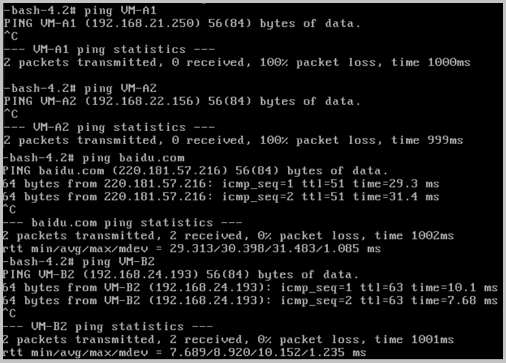

      实际结果如Figure 15所示：
      Figure 15. 验证VM-B2网络连通性


    4. 同理，VM-B2的网络连通性和VM-B1相同。
  14. 从admin账户共享三层公有网络给账户A和账户B。

    在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，对需要共享的公有网络点击更多操作 > 设置共享模式 > 指定共享，在指定新账户中选择账户A和账户B，点击确定完成共享。

    如Figure 16所示：
    Figure 16. 共享三层公网


  15. 通过配置路由表，可让二层隔离的云主机VM-A1和VM-B1互相访问。
    1. 创建路由表。

      在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 高级网络服务 > 路由表，进入路由表界面，点击创建路由表，弹出创建路由表界面。

      可参考以下示例输入相应内容：
      • 名称：设置路由表名称
      • 简介：可选项，可留空不填
      • 路由器：可选项，可在创建路由表时指定待挂载的路由设备，也可创建路由表后再挂载路由设备

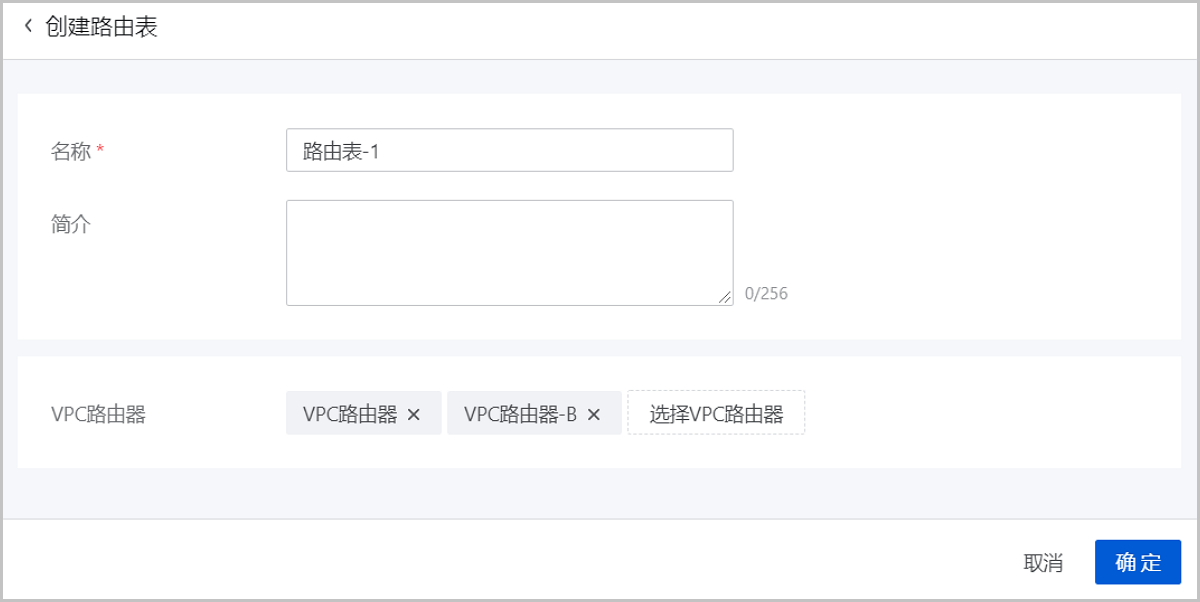

      如Figure 17所示：
      Figure 17. 创建路由表


    2. 添加两条自定义路由条目。
      Table 9. 自定义路由条目
      目标网段 下一跳
      自定义路由条目1 VM-A1相应的VPC网络CIDR VM-A1相应的VPC路由器的公网IP
      自定义路由条目2 VM-B1相应的VPC网络CIDR VM-B1相应的VPC路由器的公网IP

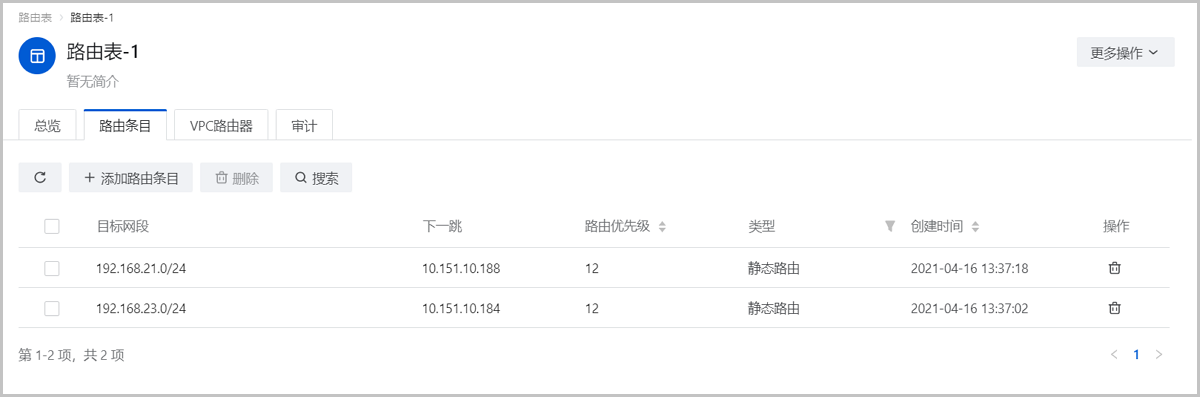

      在路由表界面，点击已创建的路由表，进入路由表详情页，点击路由条目，进入路由条目界面，点击添加路由条目，弹出添加路由条目界面，可依次添加上述两条自定义路由条目。

      如Figure 18所示：
      Figure 18. 添加路由表条目


  16. 验证云主机VM-A1和VM-B1之间的连通性。
    预期结果：
    • 登录VM-A1，ping VM-B1：可以成功
    • 登录VM-B1，ping VM-A2：可以成功

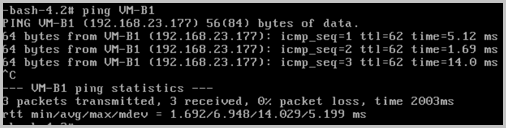

    实际结果如Figure 19所示：
    Figure 19. VM-A1和VM-B1互ping




至此，VPC网络多租户隔离部署实践介绍完毕。
