经典款

经典款大屏采用简约设计风格，更加清新脱俗。包括负载Top5、负载统计、用量统计和资源总览信息展示，如Figure 1和Figure 2所示：

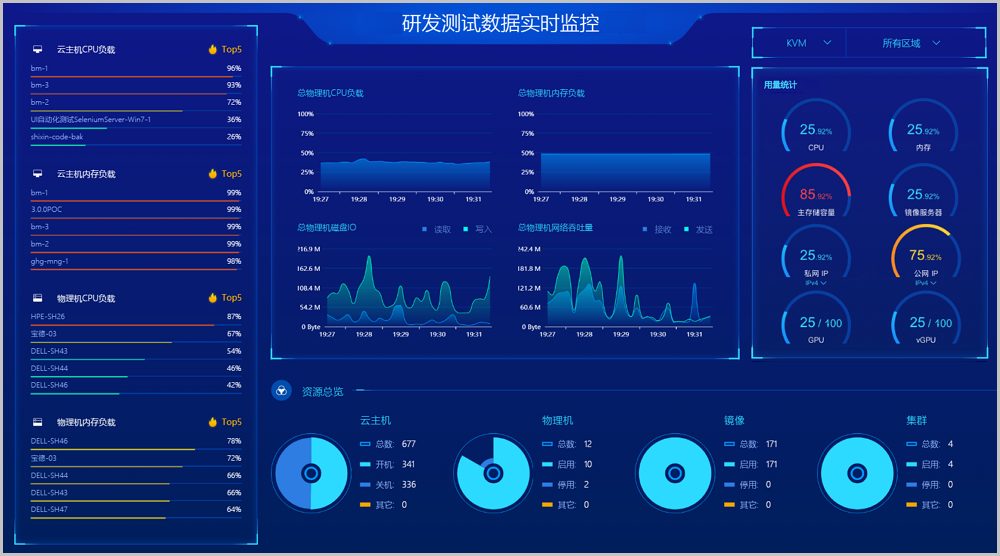

Figure 1. KVM大屏监控界面

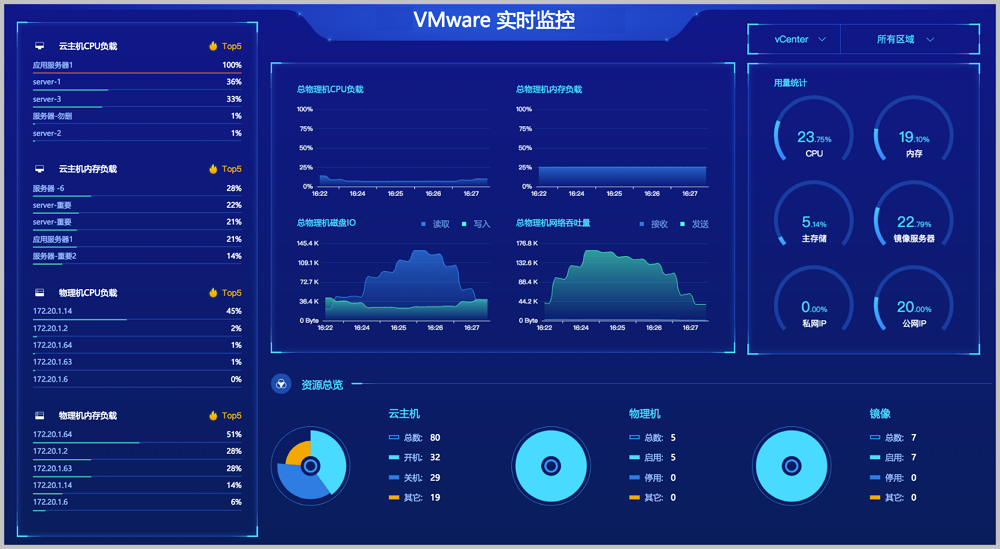

Figure 2. vCenter大屏监控界面


经典款大屏监控主要分为以下几个部分：
  1. 大屏切换：虚拟化、区域切换

    ZStack大屏支持根据不同的虚拟化和区域显示，通过右上角下拉框进行选择切换虚拟化或区域，分别展示不同的大屏监控。

    如Figure 3所示：
    Figure 3. 大屏切换


    • 支持切换KVM或vCenter虚拟化。
    • 支持切换所有区域或某个区域。
    • KVM大屏监控与vCenter大屏监控区别如下：
      • vCenter大屏监控资源总览中不包括集群信息展示。
      • vCenter大屏监控用量统计中不包括IPv6类型网络展示。
  2. 负载 Top5：云主机CPU负载Top5、云主机内存负载Top5、物理机CPU负载Top5、物理机内存负载Top5

    通过对所选虚拟化、区域中数据中心的云主机、物理机的CPU、内存资源使用情况进行统计分析，以云主机CPU负载、云主机内存负载、物理机CPU负载、物理机内存负载为指标，分别挑选出各指标下负载压力最高的前五台机器，进行实时展示监控。实时显示的百分比排行榜结合进度条的蓝、黄、红三色提示，可直观告知用户当前哪些机器资源告急。

    如Figure 4所示：

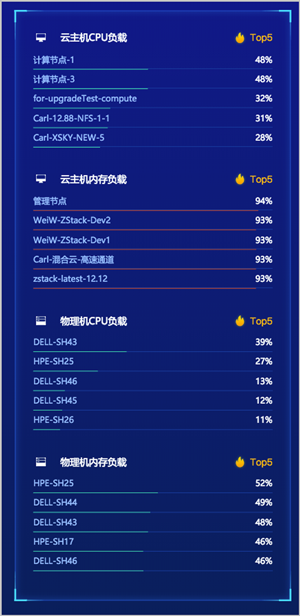

    Figure 4. 负载 Top5


  3. 物理机负载统计：总物理机CPU负载、总物理机内存负载、总物理机磁盘IO、总物理机网络吞吐量

    通过对所选虚拟化、区域中数据中心的全部物理机的CPU、内存、磁盘、网络资源使用情况进行统计分析，以全部物理机的总CPU负载压力、总内存负载压力、总磁盘IO性能、以及总网络吞吐性能为指标，分别进行实时展示监控。实时显示的动态曲线图结合不同监控项目的颜色区分，可直观告知用户当前全部物理机的整体资源使用状态以及性能状态。

    如Figure 5所示：

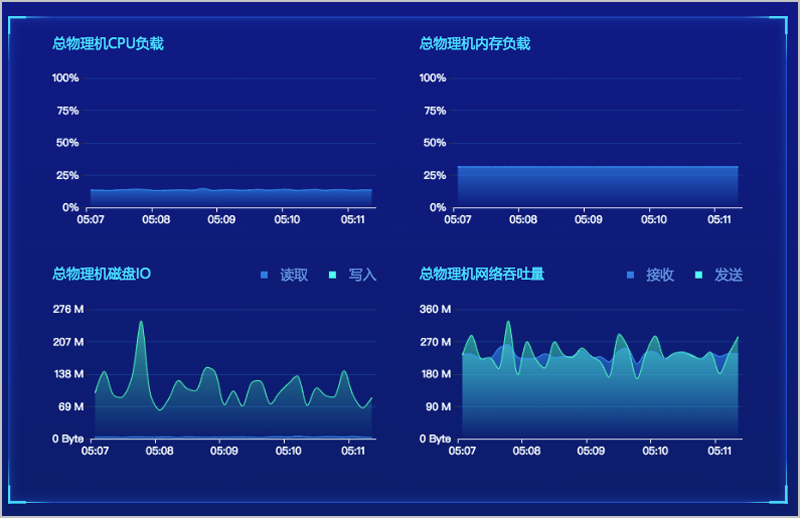

    Figure 5. 负载统计


  4. 用量统计：CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU（vCenter大屏不包括GPU信息）、vGPU（vCenter大屏不包括vGPU信息）的实时资源用量统计

    通过对所选虚拟化、区域中数据中心的相关物理资源使用情况进行统计分析，挑选出CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU、vGPU等资源，对它们的资源用量分别进行实时展示监控，实时显示的比例结合进度条的蓝、黄、红三色提示可直观告知用户当前资源的使用量。

    如Figure 6所示：

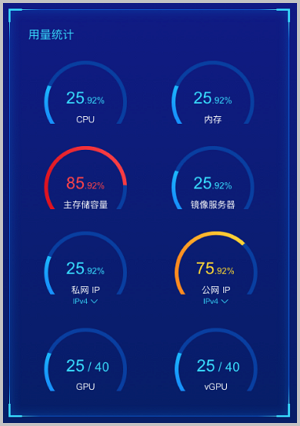

    Figure 6. 用量统计


    • 其中KVM的私网IP、公网IP分别支持显示IPv4和IPv6资源使用情况，点击图表下方的小箭头进行切换。
    • 若云平台未加载GPU和vGPU，用量统计中不显示GPU和vGPU的比例图表。
    • 不同颜色表示不同的比例范围：[0，60)%-蓝色；[60，80)%-黄色；[80，100]%-红色。
  5. 资源总览：云主机、物理机、镜像、集群（vCenter大屏不包括集群信息）的实时资源总览

    通过对所选虚拟化、区域中数据中心的云主机、物理机、镜像、集群等资源使用情况进行统计分析，对它们的资源总用量分别进行实时展示监控。

    如Figure 7所示：

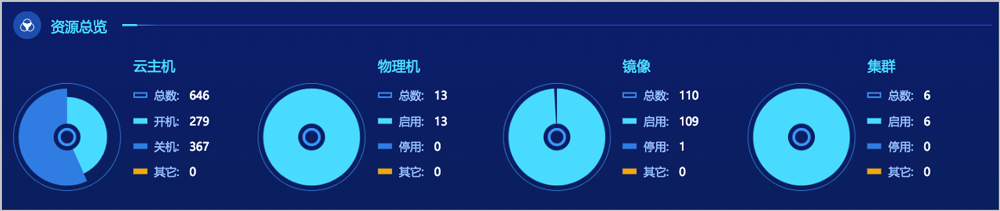

    Figure 7. 资源总览
