VPC防火墙

VPC防火墙：VPC防火墙可以管控VPC网络的南北向流量，通过配置规则集和规则来管控网络的访问控制策略，VPC路由器的每个网卡流量方向上允许绑定一个规则集，可有效保护整个VPC的通信安全以及VPC路由器安全，与作用于云主机虚拟网卡、侧重于保护VPC内部东西向通信安全的安全组相辅相成。

防火墙与安全组的区别：VPC防火墙管控南北向流量，作用范围是整个VPC；安全组主要管控东西向的流量，作用范围是云主机虚拟网卡，二者互为补充，具体区别如下：
对比项 安全组 防火墙
作用范围 云主机虚拟网卡 整个VPC网络
部署方式 分布式 集中式
部署位置 云主机 VPC路由器
配置策略 仅支持允许策略 可自定义允许、丢弃或拒绝策略
优先级 按照配置顺序 自定义优先级顺序
规则匹配 源IP、源端口、协议 源IP、源端口、目的IP、目的端口、协议、报文状态

创建VPC防火墙

在ZStack私有云主菜单，点击网络资源 > VPC > VPC防火墙，进入VPC防火墙界面，点击创建VPC防火墙，在弹出的创建VPC防火墙界面，可参考以下示例输入相应内容：
  • 名称：设置VPC防火墙的名称
  • 简介：可选项，可留空不填
  • VPC路由器：选择需要防护的VPC路由器
    Note: 创建防火墙需要VPC路由器需处于运行状态，且未绑定任何防火墙。
如Figure 1所示：

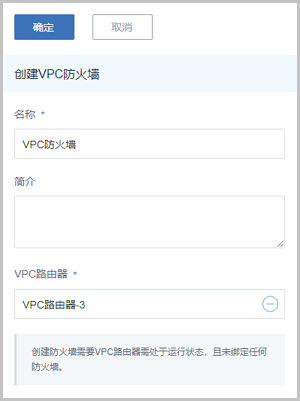

Figure 1. 创建VPC防火墙


VPC防火墙详情页

在VPC防火墙管理界面，点击相应VPC防火墙的名称，可展开其详情页。包含以下子页面：基本属性、规则集和审计，如Figure 2所示：

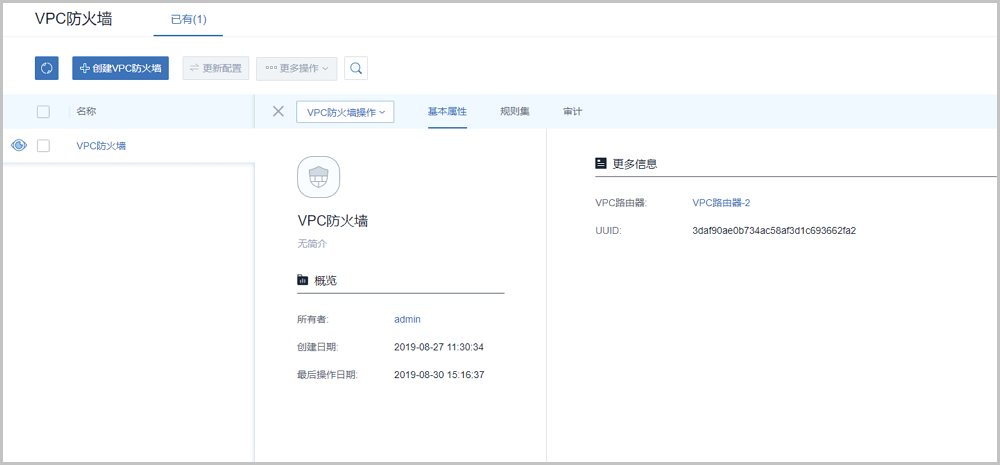

Figure 2. VPC防火墙详情页


  • 基本属性：
    该子页面显示了当前VPC防火墙的基本情况，包括：名称、简介、所有者、VPC路由器名称和UUID等。本页面支持修改VPC防火墙的相关参数：
    • 名称和简介：支持修改VPC防火墙的名称和简介
  • 规则集：
    规则集是VPC防火墙网络防护规则的集合，包括入方向规则集和出方向规则集，入方向规则集已由系统默认创建，支持在入方向规则集中添加自定义规则，在出方向规则集内创建多个规则，如Figure 3所示，具体请参考创建规则集

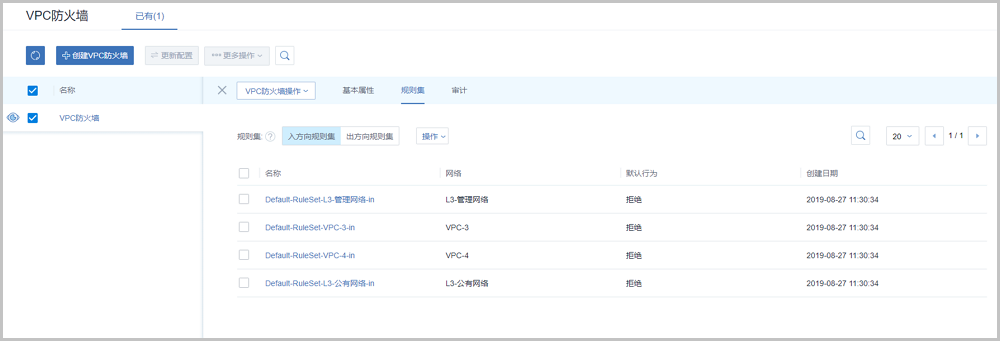

    Figure 3. 规则集


  • 审计：

    该子页面显示了对当前VPC防火墙的操作日志。

VPC防火墙支持的操作

VPC防火墙支持以下操作：
  • 创建VPC防火墙：创建一个新的VPC防火墙
  • 更新配置：更新VPC防火墙的配置
  • 添加规则集：为VPC防火墙添加规则集
  • 添加规则：选择规则集并添加规则
  • 删除：删除VPC防火墙

创建规则集

在VPC防火墙界面勾选需要创建规则集的防火墙，点击更多操作 > 添加规则集，，在弹出的添加规则集界面，可参考以下示例输入相应内容：
  • 名称：设置规则集的名称
  • 默认行为：选择接收到网络请求的处理办法，包括：接受、丢弃、拒绝
    • 接受：允许VPC路由器上的网络请求通过
    • 丢弃：不允许VPC路由器上的网络请求通过，且不向请求端反馈
    • 拒绝：不允许VPC路由器上的网络请求通过，并向请求端反馈不通过信息
  • 网络：选择需要加载规则集的网络
    Note: 新建规则集仅支持作用于网卡出方向，只可过滤网卡出方向的网络请求。
如Figure 4所示：

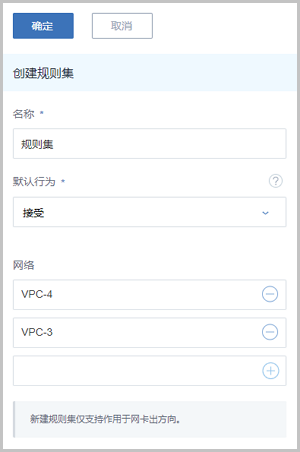

Figure 4. 创建规则集


规则集详情页

在VPC防火墙管理界面，点击相应VPC防火墙的名称，展开其详情页，点击规则集，进入规则集页面，点击相应的规则集名称，可以展开其详情页，包含以下子页面：基本属性、规则集和审计，如Figure 5所示：

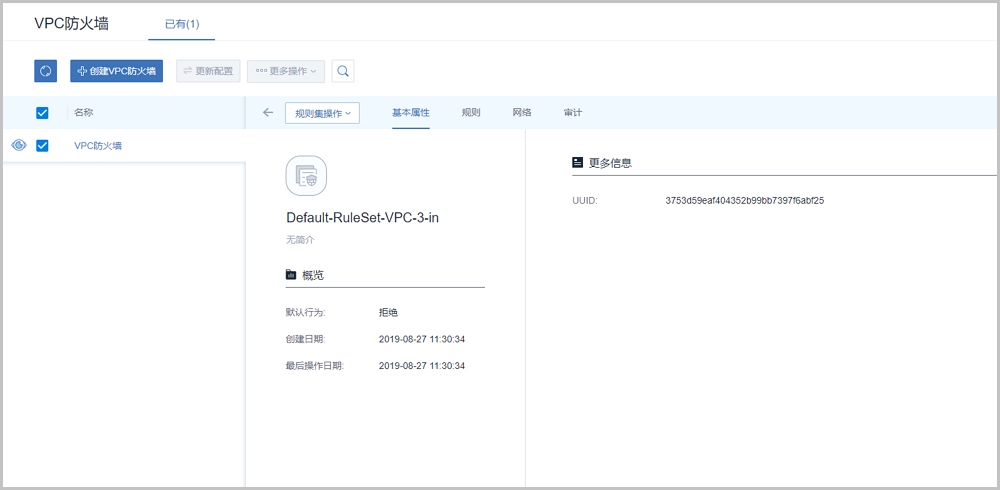

Figure 5. 规则集详情页


  • 基本属性：
    该子页面显示了当前规则集的基本情况，包括：名称、简介、默认行为和UUID等。本页面支持修改规则集的相关参数：
    • 名称和简介：支持修改规则集的名称和简介
  • 规则：
    VPC防火墙的网络防护规则，可在规则集内创建多个规则，如Figure 6所示，具体请参考创建规则

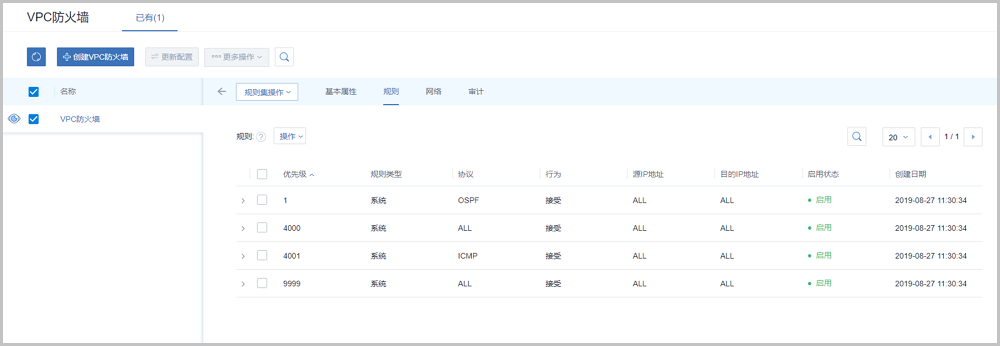

    Figure 6. 规则


  • 网络：
    规则集作用的网络，支持绑定和解绑操作。
    Note: 仅支持出方向规则集绑定/解绑网络操作。
  • 审计：

    该子页面显示了对当前规则集的操作日志。

规则集支持的操作

规则集支持以下操作：
  • 添加规则集：为当前VPC防火墙添加规则集
  • 添加规则：选择规则集并添加规则
  • 绑定网络：为规则集绑定网络
  • 删除：删除规则集
    Note: 入方向规则集不支持删除操作。

创建规则

在规则集界面勾选需要创建规则的防火墙，点击规则集操作 > 添加规则，，在弹出的添加规则界面，可参考以下示例输入相应内容：
  • 规则集：选择需要添加规则的规则集
  • 优先级：设置规则优先级
    Note:
    • 优先级支持输入范围：1001-2999，数字越小表示优先级越高
    • 同一规则集内，规则优先级不能相同
  • 行为：选择接收到网络请求的处理办法，包括：接受、丢弃、拒绝
    • 接受：允许VPC路由器上的网络请求通过
    • 丢弃：不允许VPC路由器上的网络请求通过，且不向请求端反馈
    • 拒绝：不允许VPC路由器上的网络请求通过，并向请求端反馈不通过信息
  • 报文状态：可选项，选择VPC防火墙需要匹配规则的报文，例如：若勾选new选项，则所有new状态的报文将按照当前规则设置的行为来处理
    • new：新连接请求
    • established：已建立的连接
    • invalid：无法识别的连接
    • related：相关联的连接，当前连接是一个新请求，但附属于某个已存在的连接
  • 协议：必选项，选择VPC防火墙需要匹配规则的协议，例如：若选择TCP，则所有TCP协议的请求将按照当前规则设置的行为来处理

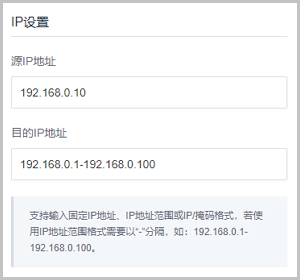

  • 源IP地址/目的IP地址：可选项，设置当前规则需要匹配的源IP地址和目的IP地址，支持输入固定IP地址、IP地址范围或IP/掩码格式，若使用IP地址范围格式需要以“-”分隔，如：192.168.0.1-192.168.0.100
如Figure 7所示：

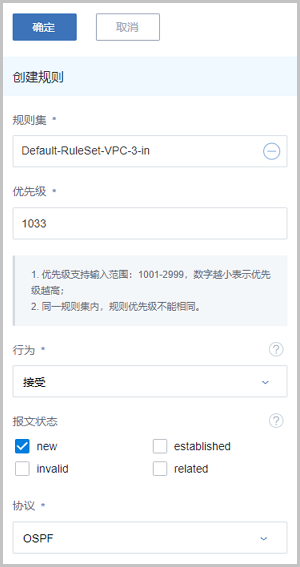

Figure 7. 创建规则




规则页

在VPC防火墙管理界面，点击相应VPC防火墙的名称，展开其详情页，点击规则集，进入规则集页面，点击规则，进入规则页面，如Figure 8所示：
Figure 8. 规则


  • 优先级：展示规则的优先级，数字越小表示优先级越高，系统规则优先级范围：1-1000、4000-9999；自定义规则支持的优先级范围：1001-2999
  • 规则类型：系统规则是支持系统服务的预置规则，不支持添加、修改或删除系统规则操作；自定义规则是用户自行创建的规则，支持添加、修改和删除自定义规则

注意事项

防火墙注意事项：
  • 一个VPC路由器只能创建一个防火墙
  • 一个网卡包含in（入）、out（出）两个防护方向，每个防护方向只能设置一个规则集
规则集注意事项：
  • 一个规则集下最多可以挂载9999个规则
  • 仅支持新建出方向规则集，作用于网卡出方向
  • 规则集的出入方向是针对VPC路由器而言，请谨慎操作
  • 入方向规则集已由系统默认创建，支持在入方向规则集中添加自定义规则，入方向规则集不支持删除操作
  • 同一规则集可以在多个网卡上复用
规则注意事项：
  • 规则隶属于规则集，不能复用在多个规则集上
  • 系统规则是支持系统服务的预置规则，优先级范围：1-1000、4000-9999；自定义规则支持的优先级范围：1001-2999，系统预留优先级范围：3000-3999，数字越小表示优先级越高
  • 不支持添加、修改或删除系统规则操作
