路由协议资源

路由协议资源：可以让路由器自动学习到其他路由器的路由信息，并且网络拓扑发生改变后自动更新路由表的动态路由协议，ZStack VPC路由器支持OSPF动态路由协议。

OSPF协议：开放最短路径优先（Open Shortest Path First）是一个内部网关协议，用于在单一自治系统内决策路由。

创建OSPF区域

OSPF区域是OSPF协议按照一定方法将自治系统划分成的用于分层管理的组，每个OSPF区域内的路由器只能维护所在区域的完整链路状态信息。

在ZStack私有云主菜单，点击网络资源 > 路由协议资源按钮，在路由协议资源界面的OSPF区域子页面点击创建OSPF区域按钮，可参考以下示例输入相应内容：

区域ID：输入区域ID，唯一标识OSPF区域的点分十进制地址（类似IPv4类型格式的IP地址）
类型：选择OSPF区域类型，包括：Standard、Stub、NSSA
- Standard：标准区域（Standard Area），支持所有类型的LSA。
- Stub：末节区域（Stub area），不支持第4、5类型的LSA。
- NSSA：Stub衍变的末节区域（Not So Stubby Area），只支持学习第7类型的LSA。
认证方式：选择OSPF区域内路由器建立邻居时的身份认证方式，包括：None、Plaintext、MD5
- None：接收报文时不进行身份认证。
- Plaintext：接收报文时通过报文中携带的密码进行身份认证。
- MD5：接收报文时通过报文中携带的Key ID和MD5 password散列值进行身份认证。
VPC路由器：可选项，添加VPC路由器，此时需要依次选择以下内容：
- VPC路由器：选择需要添加到OSPF区域的VPC路由器
- 网络：选择VPC路由器下的网络添加到OSPF区域
选择完成后，点击右下角确定按钮，提交VPC路由器信息。
Note: 同一VPC路由器可以添加到不同OSPF区域；同一VPC路由器上的网络（VPC网络、公有网络）只能添加到一个OSPF区域。

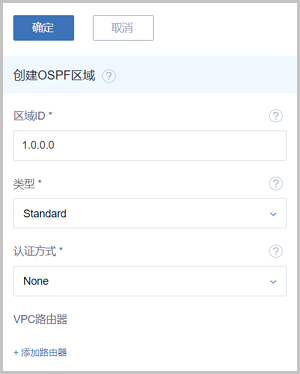

如Figure 1所示，点击确定按钮，完成OSPF区域创建。

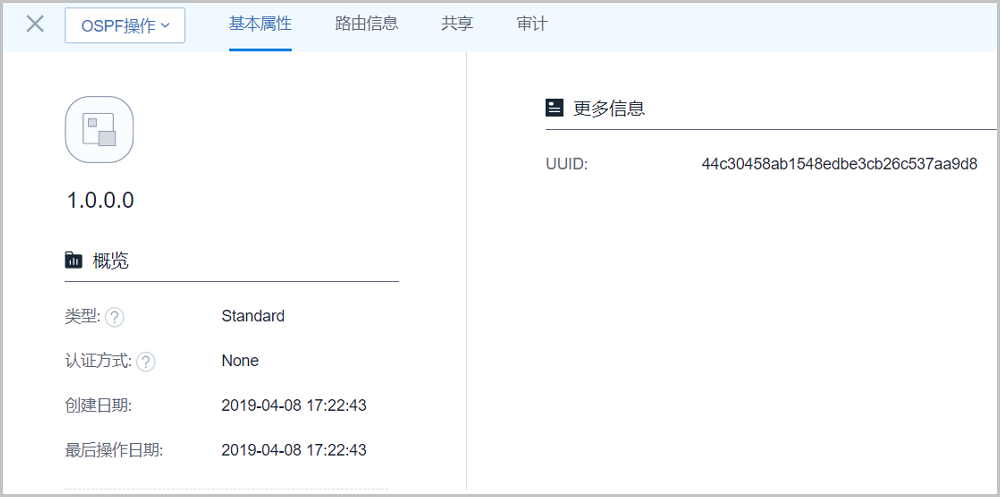

点击OSPF区域名称，进入OSPF区域详情页，可查看OSPF区域的基本信息、路由信息、共享和审计信息。如Figure 2所示：

基本信息：
基本信息页面展示OSPF区域的区域ID、类型、认证方式、UUID等基础信息，其中以下信息支持修改：
- 类型：包括Standard、Stub、NSSA，修改OSPF区域类型后，将重新启动路由协商过程，将导致使用OSPF通信的云主机通信暂时中断，请谨慎操作。
- 认证方式：包括None、Plaintext、MD5，修改OSPF认证方式或Key ID后，将重新启动协商路由过程，将导致使用OSPF通信的云主机通信暂时中断，请谨慎操作。
路由信息：
路由信息页面展示OSPF区域中添加的VPC路由器及网络列表。
共享：
共享页面展示OSPF区域共享列表，支持共享、召回、全局共享、全局召回操作。
审计：
审计页面展示对当前OSPF区域的操作日志。

OSPF区域支持以下操作：
