系统网络

系统网络表示管理节点用于特定用途的网络。例如，可用于部署配置相关资源的管理网络，包括部署物理机、主存储、镜像服务器、云路由等资源，也可用于云主机迁移的迁移网络。如果网络资源不足，可与公有网络共用。独立的系统网络仅用于特定用途，不能用于创建普通云主机。

创建系统网络

在ZStack私有云主菜单，点击网络资源 > 三层网络 > 系统网络，进入系统网络界面，点击创建系统网络，在弹出的创建系统网络界面，可参考以下示例输入相应内容：

名称：设置系统网络名称
简介：可选项，可留空不填
二层网络：选择系统网络对应的二层网络
Note: 一个二层网络可用于创建多个三层网络。
点击二层网络选框的加号按钮，右侧弹出选择二层网络界面，有两个子页面：
- 默认：列出当前区域内尚未挂载三层网络的二层网络列表
- 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络

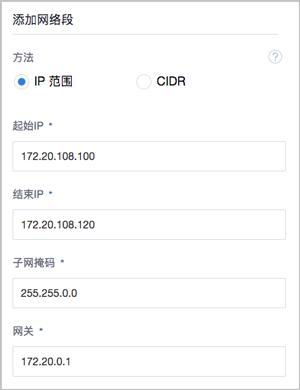

添加网络段：选择添加网络段方法：IP范围、CIDR
- 如选择IP范围，需设置以下内容：
  - 起始IP：例如：172.20.108.100
  - 结束IP：例如：172.20.108.120
    Note: 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。
  - 子网掩码：例如：255.255.0.0
  - 网关：例如：172.20.0.1
- 如选择CIDR，需设置以下内容：
  - CIDR：例如：192.168.1.1/24
    Note: CIDR包含网络段不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

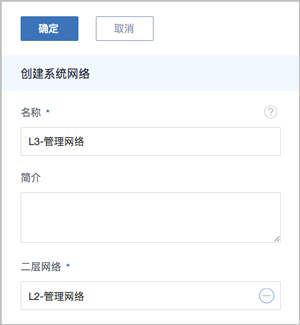

如Figure 1所示：

系统网络详情页

系统网络详情页包括：基本属性、网络段、共享、监控数据、报警和审计。

基本属性
该子页面显示了当前系统网络的基本情况，包括：名称、简介、MTU、网络类型、是否全局共享、资源UUID、所属二层网络等。本页面支持修改系统网络的相关参数：
- 名称和简介：支持修改系统网络的名称和简介
- MTU：支持自定义限制网络传输数据包的大小，MTU参数的范围在68字节 ~ 9216字节，通常设置为1500
如Figure 2所示：

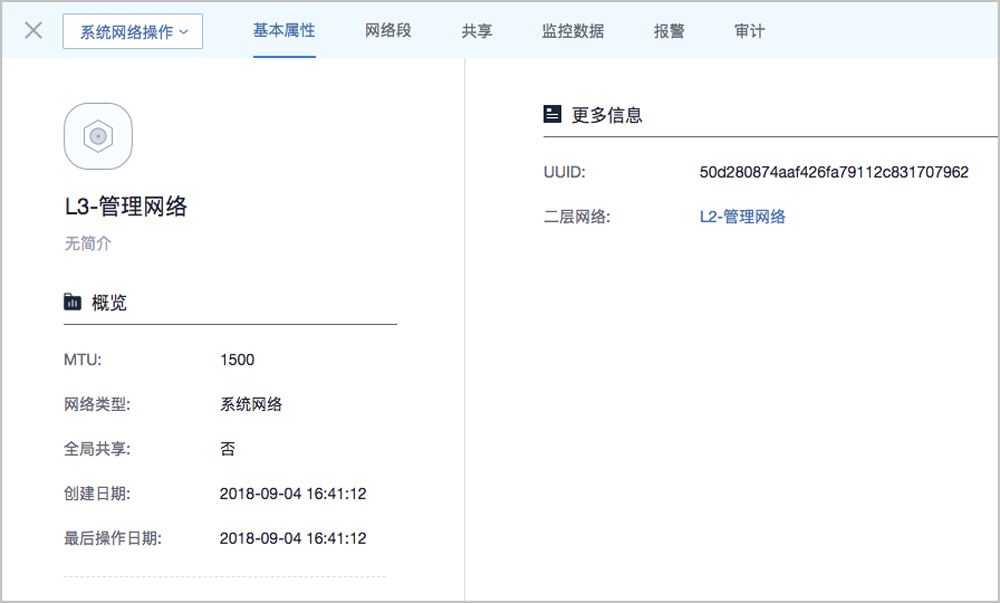

Figure 2. 基本属性
网络段
该子页面列出了当前系统网络上添加的所有网络段列表，显示了网络段的起始IP、结束IP、子网掩码、网关、IP地址类型、CIDR等。点击网络段旁的操作按钮，可对网络段进行相关操作：
- 添加网络段：给系统网络添加一段新的IP范围
- 删除网络段：将系统网络的IP范围删除
  Note:
  - 删除网络段会导致使用该网络段的云路由器/VPC路由器被删除，请谨慎操作。
共享（若已安装企业管理模块许可证）
该子页面包括两个子栏：项目/账户，分别列出了共享当前系统网络的所有项目/普通账户列表。
在项目子栏，显示了项目名称、项目负责人、项目内使用当前系统网络的云主机数量、云盘数量（已挂载到这些云主机）；
在账户子栏，显示了普通账户名称、普通账户类型、普通账户使用当前系统网络的云主机数量、云盘数量（已挂载到这些云主机）；
点击共享旁的操作按钮，可对系统网络进行相关操作：
- 共享：将系统网络共享给指定的项目/普通账户使用
- 召回：将系统网络从项目/普通账户召回，使其不可见
- 全局共享：将系统网络共享给全部项目/普通账户使用
- 全局召回：将系统网络从全部项目/普通账户召回，使其不可见
监控数据
该子页面实时监控当前系统网络已用IP百分比的变动。
- 监控数据自动实时更新；
- 可选择查看监控数据的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年。
报警
该子页面支持对当前系统网络进行ZWatch监控报警设置，支持创建报警器并添加相关报警条目，系统可自动监控系统网络的多项报警条目，以邮件/钉钉/HTTP应用方式发送报警信息。
点击报警器旁的操作按钮，可对报警器进行相关操作：
- 创建报警器：为系统网络创建一个报警器并添加相关报警条目，系统可自动监控系统网络的多项报警条目，以邮件/钉钉/HTTP POST方式发送报警信息
- 启用报警器：将已停用的报警器启用
- 停用报警器：将正在使用的报警器停用
- 删除报警器：删除一个报警器
审计
该子页面显示了对当前系统网络的操作日志。

系统网络支持的操作

系统网络支持以下操作：

创建系统网络：创建一个新的系统网络
添加网络段：给系统网络添加一段新的IP范围
全局共享：将系统网络共享给全部项目/普通账户使用（若已安装企业管理模块许可证）
全局召回：将系统网络从全部项目/普通账户召回，使其不可见（若已安装企业管理模块许可证）
删除：将系统网络删除
Note: 删除系统网络会删除相关的路由器。

注意事项

创建云路由规格时，选择的公有网络和系统网络不能是同一个网段。
