公有网络

一般表示可直接连通互联网的网络，由于公有网络是一个逻辑概念，在无法连接互联网的环境中，用户也可以自定义该网络。在云路由网络/VPC中可以提供网络服务，既可用于扁平网络创建使用公网的云主机，也可用于云路由网络环境和VPC环境，单独创建使用公网的云主机。

创建公有网络

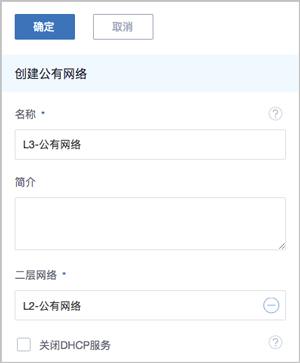

在ZStack私有云主菜单，点击网络资源 > 三层网络 > 公有网络，进入公有网络界面，点击创建公有网络，在弹出的创建公有网络界面，可参考以下示例输入相应内容：
  • 名称：设置公有网络名称
  • 简介：可选项，可留空不填
  • 二层网络：选择公有网络对应的二层网络
    Note: 一个二层网络可用于创建多个三层网络。
    点击二层网络选框的加号按钮，右侧弹出选择二层网络界面，有两个子页面：
    • 默认：列出当前区域内尚未挂载三层网络的二层网络列表
    • 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
    如Figure 1所示：

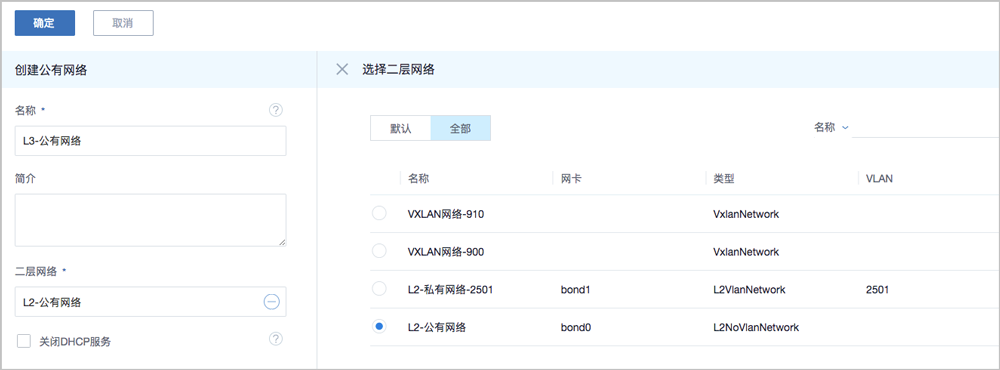

    Figure 1. 选择二层网络


  • 关闭DHCP服务：选择是否需要DHCP服务
    Note:
    • 默认不勾选，表示启用DHCP服务，为云主机提供自动分配IP，此时DHCP IP支持自定义设置，也可由系统随机指定；
    • 勾选后，表示关闭DHCP服务，使用此网络的云主机将无法自动获取IP，需手动配置，此时DHCP IP不支持自定义设置，也不可由系统随机指定。
  • 添加网络段：选择网络地址类型：IPv4、IPv6；选择添加网络段方法：IP范围、CIDR
    以下分别介绍4种添加网络段场景：
    1. IPv4 | IP范围：
      若选择IPv4类型网络地址并通过IP范围方式添加网络段，需设置以下内容：
      • 起始IP：输入网络段的起始IP，例如：172.20.108.100
      • 结束IP：输入网络段的结束IP，例如：172.20.108.200
      • 子网掩码：输入网络段的子网掩码，例如：255.255.0.0
      • 网关：输入网络段的网关，例如：172.20.0.1
      • DHCP IP：可选项，可按需设置DHCP IP，例如：172.20.108.10
        Note:
        • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP IP；
        • 若三层网络已存在DHCP IP，添加网络段不允许自定义设置DHCP IP；
        • DHCP IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用；
        • 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址；
        • 若留空不填，将由系统在添加的IP范围内随机指定。
      如Figure 2所示：

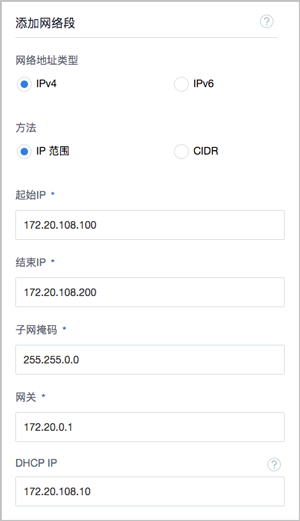

      Figure 2. IPv4 | IP范围


      Note: 选择IPv4 | IP范围添加网络段需注意：
      • 不可将网关（例如：xxx.xxx.xxx.1）、广播地址（例如：xxx.xxx.xxx.255）和网络地址（例如：xxx.xxx.xxx.0）等包含在添加的IP段中；
      • 私有网络网络段，不可与云路由规格里的公有网络或管理网络重叠。
    2. IPv4 | CIDR：
      若选择IPv4类型网络地址并通过CIDR方式添加网络段，需设置以下内容：
      • CIDR：输入网络段的CIDR，例如：192.168.108.1/24
      • DHCP IP：可选项，可按需设置DHCP IP，例如：192.168.108.10
        Note:
        • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP IP；
        • 若三层网络已存在DHCP IP，添加网络段不允许自定义设置DHCP IP；
        • DHCP IP必须在添加的CIDR内，且未被占用；
        • 若留空不填，将由系统在添加的CIDR内随机指定；
        • CIDR内首个IP地址已被默认为网关，不可作为DHCP IP。
      如Figure 3所示：

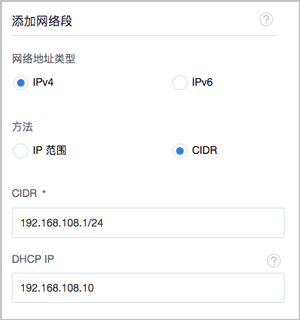

      Figure 3. IPv4 | CIDR


      Note: 选择IPv4 | CIDR添加网络段需注意：
      • CIDR内首个IP地址已被默认为网关；
      • CIDR包含网络段不允许包含链路本地地址 (169.254.0.0/16) 的IP地址；
      • 私有网络网络段，不可与云路由规格里的公有网络或管理网络重叠。
    3. IPv6 | IP范围：
      若选择IPv6类型网络地址并通过IP范围方式添加网络段，需设置以下内容：
      • 分配IP模式：默认提供一种IP地址分配方式：Stateful-DHCP
        Note:
        • Stateful-DHCP（默认）：有状态地址DHCP配置

          接口地址以及其他参数全部通过DHCP协议配置。

      • 起始IP：输入网络段的起始IP，例如：2000:910A:2222:5498:8475:1111:3900:2002
      • 结束IP：输入网络段的结束IP，例如：2000:910A:2222:5498:8475:1111:3900:2009
      • 前缀长度：输入网络段的前缀长度，例如：64
        Note: 前缀长度范围为64~126，若设置值小于64，将导致云主机创建失败。
      • 网关：输入网络段的网关，例如：2000:910A:2222:5498:8475:1111:3900:2001
      • DHCP IP：可选项，可按需设置DHCP IP，例如：2000:910A:2222:5498:8475:1111:3900:2006
        Note:
        • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP IP；
        • 若三层网络已存在DHCP IP，添加网络段不允许自定义设置DHCP IP；
        • DHCP IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用；
        • 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址；
        • 若留空不填，将由系统在添加的IP范围内随机指定。
      如Figure 4所示：

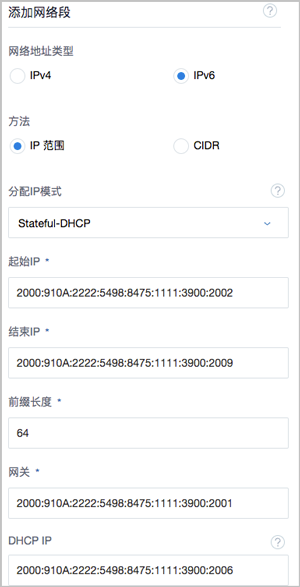

      Figure 4. IPv6 | IP范围


      Note: 选择IPv6 | IP范围添加网络段需注意：
      • 不可将网关（例如：xxxx::1）包含在添加的IP段中；
      • 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (fe80::/10) 的IP地址；
      • 私有网络网络段，不可与云路由规格里的公有网络或管理网络重叠。
    4. IPv6 | CIDR：
      若选择IPv6类型网络地址并通过CIDR方式添加网络段，需设置以下内容：
      • 分配IP模式：提供三种IP地址分配方式：Stateful-DHCP、Stateless-DHCP、SLAAC
        Note:
        • Stateful-DHCP（默认）：有状态地址DHCP配置

          接口地址以及其他参数全部通过DHCP协议配置；

        • Stateless-DHCP：无状态地址DHCP配置

          接口地址通过路由通告的前缀自动推导出来，其他参数通过DHCP协议配置；

        • SLAAC：无状态地址自动配置

          接口地址通过路由通告的前缀自动推导出来，其他参数也附带在路由通告中。

      • CIDR：输入网络段的CIDR，例如：234E:2457:3D::/64
      • DHCP IP：可选项，可按需设置DHCP IP，例如：234E:2457:3D::F
        Note:
        • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP IP；
        • 若三层网络已存在DHCP IP，添加网络段不允许自定义设置DHCP IP；
        • DHCP IP必须在添加的CIDR内，且未被占用；
        • 若留空不填，将由系统在添加的CIDR内随机指定；
        • CIDR内首个IP地址已被默认为网关，不可作为DHCP IP。
      如Figure 5所示：

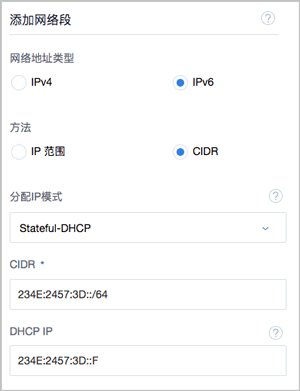

      Figure 5. IPv6 | CIDR


      Note: 选择IPv6 | CIDR添加网络段需注意：
      • CIDR内首个IP地址已被默认为网关；
      • CIDR包含网络段不允许包含链路本地地址 (fe80::/10) 的IP地址；
      • 私有网络网络段，不可与云路由规格里的公有网络或管理网络重叠。
  • 添加DNS：添加DNS服务器，用于设置三层网络的DNS解析服务
    • IPv4类型：例如可指定223.5.5.5、8.8.8.8或114.114.114.114
    • IPv6类型：例如可指定240C::6644或240C::6666
以IPv4 | CIDR为例创建公有网络，如Figure 6所示：

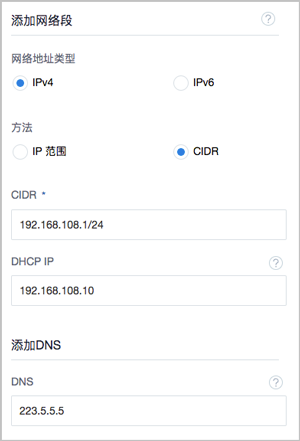

Figure 6. 创建公有网络 IPv4 | CIDR




公有网络详情页

公有网络详情页包括：基本属性、云主机、网络段、DNS、共享、监控数据、报警和审计。
  • 基本属性
    该子页面显示了当前公有网络的基本情况，包括：名称、简介、MTU、IP地址类型、网络类型、是否全局共享、所有者、DHCP IP、资源UUID、所属二层网络、提供的网络服务等。本页面支持修改公有网络的相关参数：
    • 名称和简介：支持修改公有网络的名称和简介
    • MTU：支持自定义限制网络传输数据包的大小，MTU参数的范围在68字节 ~ 9216字节，通常设置为1500
    如Figure 7所示：

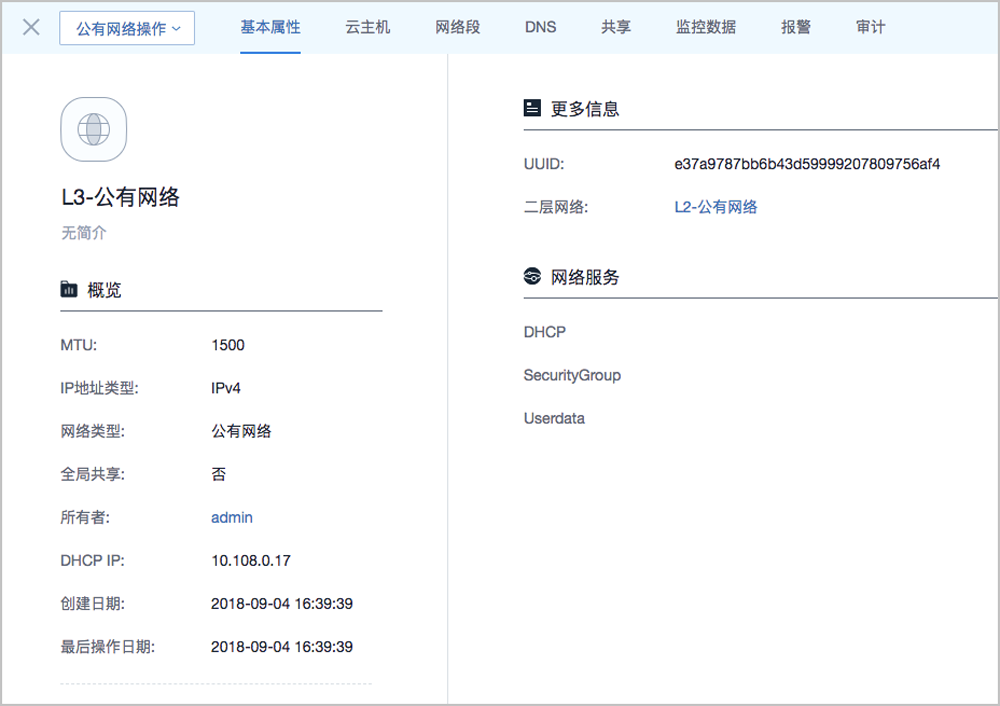

    Figure 7. 基本属性


  • 云主机
    该子页面列出了当前公有网络上创建的所有云主机列表，显示了云主机的名称、默认IP、当前网络使用IP、启用状态、所有者等。点击云主机旁的操作按钮，可对云主机进行相关操作：
    • 加载：加载云主机到公有网络
    • 卸载：将云主机从公有网络卸载
  • 网络段
    该子页面列出了当前公有网络上添加的所有网络段列表，显示了网络段的起始IP、结束IP、子网掩码、网关、IP地址类型、CIDR等。点击网络段旁的操作按钮，可对网络段进行相关操作：
    • 添加网络段：给公有网络添加一段新的IP范围
      Note:
      关于设置DHCP IP的说明：
      • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP IP；
      • 若三层网络已存在DHCP IP，添加网络段不允许自定义设置DHCP IP；
      • 若选择IP范围方式添加网络段：
        • DHCP IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用；
        • 若留空不填，将由系统在添加的IP范围内随机指定。
      • 若选择CIDR方式添加网络段：
        • DHCP IP必须在添加的CIDR内，且未被占用；
        • 若留空不填，将由系统在添加的CIDR内随机指定；
        • CIDR内首个IP地址已被默认为网关，不可作为DHCP IP。
    • 删除网络段：将公有网络的IP范围删除
      Note:
      • 删除网络段会导致使用该网络段的云路由器/VPC路由器被删除，云主机网卡被卸载，请谨慎操作；
      • 若三层网络已有DHCP IP，且DHCP IP在所选网络段内，删除网络段会依然保留DHCP IP，若三层网络下全部网络段均删除，DHCP IP会被释放。
  • DNS
    该子页面列出了当前公有网络上添加的所有DNS列表。点击DNS旁的操作按钮，可对DNS进行相关操作：
    • 添加DNS：添加一个DNS服务器地址
    • 删除DNS：删除一个DNS服务器地址
    Note: 在添加、删除DNS以后需要重启云主机才生效。
  • 共享（若已安装企业管理模块许可证）

    该子页面包括两个子栏：项目/账户，分别列出了共享当前公有网络的所有项目/普通账户列表。

    在项目子栏，显示了项目名称、项目负责人、项目内使用当前公有网络的云主机数量、云盘数量（已挂载到这些云主机）；

    在账户子栏，显示了普通账户名称、普通账户类型、普通账户使用当前公有网络的云主机数量、云盘数量（已挂载到这些云主机）；

    点击共享旁的操作按钮，可对公有网络进行相关操作：
    • 共享：将公有网络共享给指定的项目/普通账户使用
    • 召回：将公有网络从项目/普通账户召回，使其不可见
    • 全局共享：将公有网络共享给全部项目/普通账户使用
    • 全局召回：将公有网络从全部项目/普通账户召回，使其不可见
  • 监控数据
    该子页面实时监控当前公有网络已用IP百分比的变动。
    • 监控数据自动实时更新；
    • 可选择查看监控数据的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年。
  • 报警

    该子页面支持对当前公有网络进行ZWatch监控报警设置，支持创建报警器并添加相关报警条目，系统可自动监控公有网络的多项报警条目，以邮件/钉钉/HTTP应用方式发送报警信息。

    点击报警器旁的操作按钮，可对报警器进行相关操作：
    • 创建报警器：为公有网络创建一个报警器并添加相关报警条目，系统可自动监控公有网络的多项报警条目，以邮件/钉钉/HTTP POST方式发送报警信息
    • 启用报警器：将已停用的报警器启用
    • 停用报警器：将正在使用的报警器停用
    • 删除报警器：删除一个报警器
  • 审计

    该子页面显示了对当前公有网络的操作日志。

公有网络支持的操作

公有网络支持以下操作：
  • 创建公有网络：创建一个新的公有网络
  • 添加网络段：给公有网络添加一段新的IP范围
    Note:
    关于设置DHCP IP的说明：
    • 若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP IP；
    • 若三层网络已存在DHCP IP，添加网络段不允许自定义设置DHCP IP；
    • 若选择IP范围方式添加网络段：
      • DHCP IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用；
      • 若留空不填，将由系统在添加的IP范围内随机指定。
    • 若选择CIDR方式添加网络段：
      • DHCP IP必须在添加的CIDR内，且未被占用；
      • 若留空不填，将由系统在添加的CIDR内随机指定；
      • CIDR内首个IP地址已被默认为网关，不可作为DHCP IP。
  • 全局共享：将公有网络共享给全部项目/普通账户使用（若已安装企业管理模块许可证）
  • 全局召回：将公有网络从全部项目/普通账户召回，使其不可见（若已安装企业管理模块许可证）
  • 删除：将公有网络删除
    Note: 删除公有网络会卸载正在使用此网络的云主机网卡，并删除相应的路由器、网络服务和云路由规格，请谨慎操作。

注意事项

请确保此公有网络的网络段可达外部网络，否则会导致云路由器或VPC路由器不能正常工作。
