外部监控

外部监控是Libvirt从物理机处获取的云主机性能数据，通过曲线图实时动态展示云主机的各项性能指标，包括：CPU、内存、磁盘IO、网卡。

CPU

支持选择不同的时间跨度来监控云主机CPU的实时使用率（单位：%）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年
  • 监控条目：
    • All：将total和所有单个CPU的实时情况全部显示
    • total：显示云主机所有CPU的实时使用率的迭加
    • 单个CPU：单个CPU的实时使用率，例如：0、1、2号CPU
如Figure 1所示：

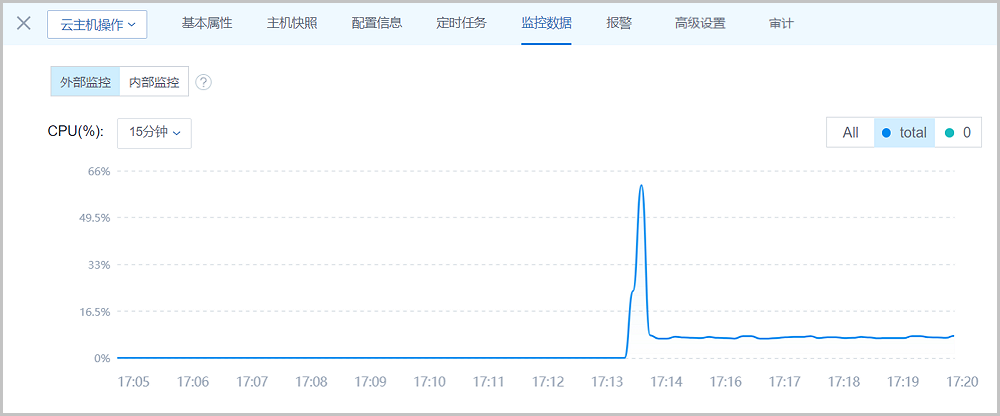

Figure 1. CPU实时监控


内存

支持选择不同的时间跨度来监控云主机内存的实时使用情况（单位：M）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年
  • 监控条目：
    • All：同时实时显示云主机内存已使用和未使用的使用情况
    • used：实时显示云主机内存的已使用量
    • free：实时显示云主机内存的未使用量
如Figure 2所示：

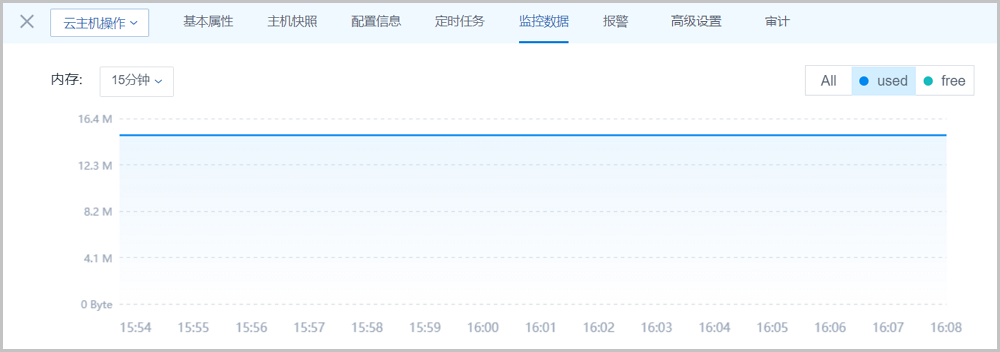

Figure 2. 内存实时监控


Note:
也可通过libvirt提供的virsh dommemstat命令来监控云主机内存的实时使用情况：
# 获取云主机ID
[root@localhost ~]# virsh list
 Id    名称                         状态
----------------------------------------------------
 1     fe3790c408204c9998ccd6b54272fab1 running

# 获取云主机内存的实时使用情况，单位为KB
[root@localhost ~]# virsh dommemstat 1
actual 2097152
swap_in 0
swap_out 16
major_fault 698
minor_fault 686260
unused 23876
available 2048544
rss 2147224

磁盘IO

支持选择不同的时间跨度来监控云主机磁盘IO的实时读/写情况（单位：B/s）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年
  • 支持监控：
    • read+disk_octets：磁盘读速度
    • read+disk_ops：磁盘读IOPS
    • write+disk_octets：磁盘写速度
    • write+disk_ops：磁盘写IOPS
  • 监控条目：
    • All：将hdc和vda分区的实时情况全部显示
    • 单个磁盘：显示单个磁盘的实时读/写速度，例如：vda磁盘
如Figure 3所示：
Figure 3. 磁盘IO实时监控


网卡

可选择不同的时间跨度来监控云主机网卡的实时情况（单位：B/s）
  • 可选择的时间跨度：15分钟、1小时、6小时、1天、2周、8周、1年。
  • 支持监控：
    • rx+if_octets：网卡入包速度
    • rx+if_packets：网卡入包速率
    • rx+if_errors：网卡入包错误速率
    • tx+if_octets：网卡出包速度
    • tx+if_packets：网卡出包速率
    • tx+if_errors：网卡出包错误速率
  • 监控条目：
    • All：将所有单个云主机网卡的使用情况全部显示
    • 单个网卡：显示单个云主机网卡的实时上行/下行速度，例如：网卡vnic7.0
如Figure 4所示：

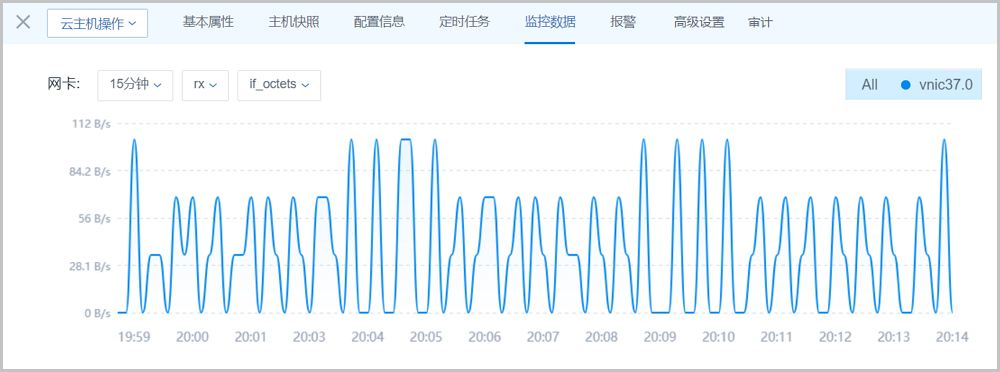

Figure 4. 网卡实时监控
