概览

云路由网络：主要使用定制的Linux云主机作为路由设备，提供DHCP、DNS、SNAT、弹性IP、端口转发、负载均衡、IPsec隧道、安全组等网络服务。

云路由主要包括云路由镜像、云路由规格和云路由器。
  • 云路由镜像：封装多种网络服务，只为创建云路由提供服务。
  • 云路由规格：定义云路由器使用的CPU、内存、云路由镜像、公有网络、管理网络等。
  • 云路由器：作为定制的Linux云主机提供DHCP、DNS、SNAT、弹性IP、端口转发、负载均衡、IPsec隧道、安全组等网络服务。

云路由网络拓扑

云路由主要涉及以下3个基本网络：
  • 公有网络：

    用于提供弹性IP、端口转发、负载均衡、IPsec隧道等网络服务需要提供虚拟IP的网络，公有网络一般要求可直接接入互联网。

  • 管理网络：

    用于管理控制对应的物理资源，例如物理机、镜像服务器、主存储等需提供IP进行访问的资源时使用的网络。

  • 私有网络：

    也称之为业务网络或接入网络，是云主机使用的内部网络。

云路由网络部署方式：

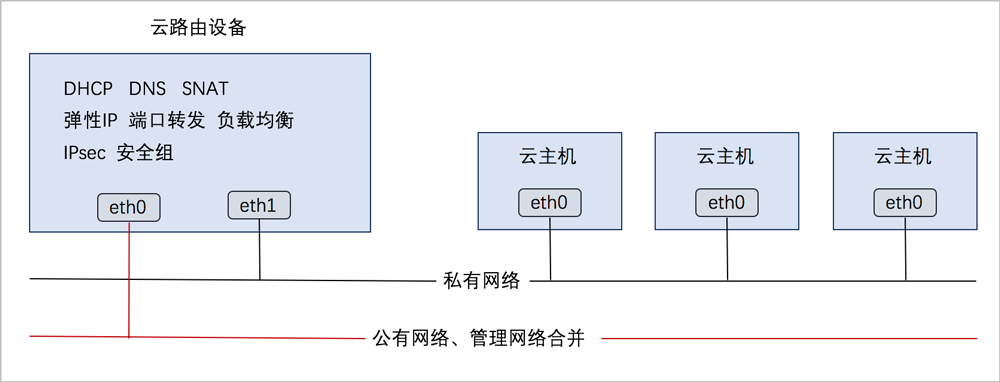

  • 公有网络和管理网络合并，私有网络独立部署
    如Figure 1所示：
    Figure 1. 部署方式-1

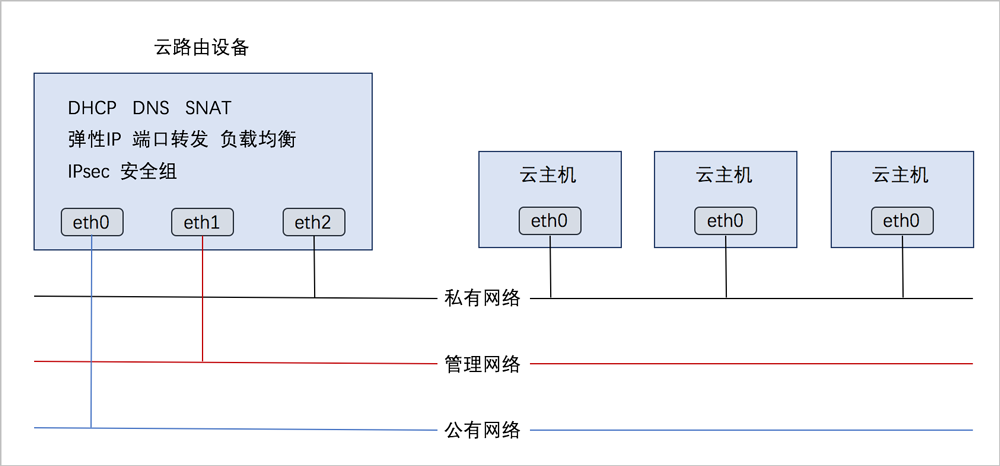

  • 公有网络、管理网络、私有网络均独立部署
    如Figure 2所示：
    Figure 2. 部署方式-2


云路由网络服务

云路由提供了DHCP、DNS、SNAT、弹性IP、端口转发、负载均衡、IPsec隧道、安全组等网络服务。

  • DHCP：
    • 在云路由器中，默认由扁平网络服务模块提供分布式DHCP服务；
  • DNS：
    • 云路由器可作为DNS服务器提供DNS服务；
    • 在云主机中看到的DNS地址默认为云路由器的IP地址，由用户设置的DNS地址由云路由器负责转发配置。
  • SNAT：
    • 云路由器可作为路由器向云主机提供源网络地址转换；
    • 云主机使用SNAT可直接访问外部互联网。
  • 安全组、弹性IP、端口转发、负载均衡、IPsec隧道，将在专门章节中介绍。
