ZStackCTStack_Agile管理节点模式(企业版/社区版)

如前所述：
  • 企业版管理节点模式与社区版管理节点模式的区别在于License的不同导致相关功能的不同。
  • 企业版管理节点模式与社区版管理节点模式在安装步骤上完全相同。
下面将企业版/社区版管理节点模式合为一篇，以管理节点TUI为主介绍其功能和使用方法。

自动安装ZStackCTStack_Agile管理节点

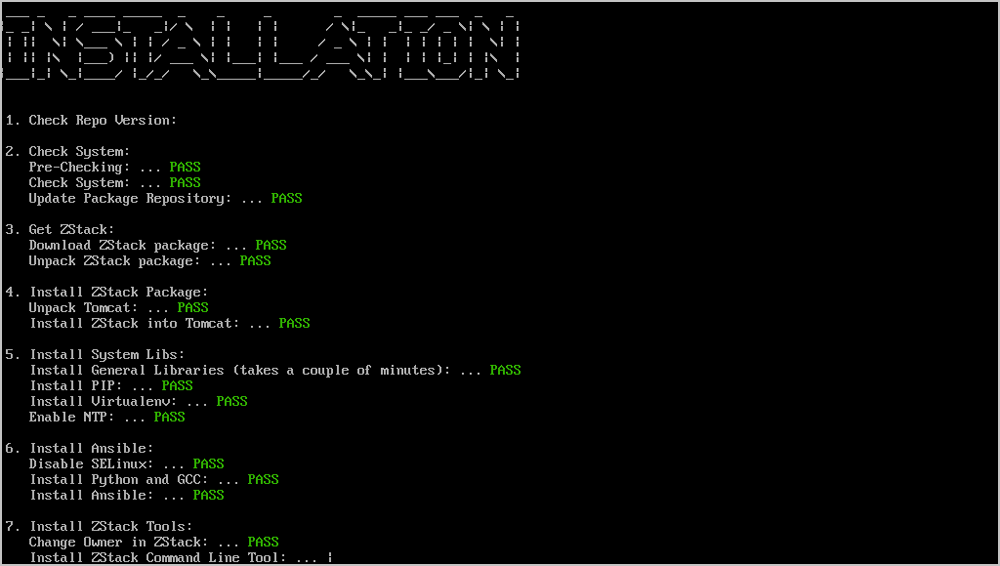

如果选择企业版/社区版管理节点模式，重启后会自动安装ZStackCTStack_Agile管理节点。
Figure 1. 自动安装管理节点


修改MySQL密码界面

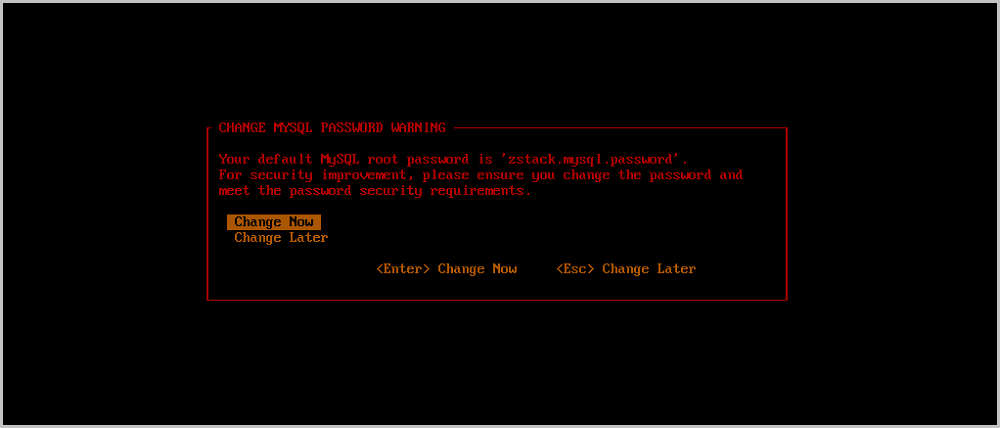

安装完成后，将跳转至修改MySQL密码界面，选择Change Now立即修改MySQL密码，或选择Change Later暂不修改。
Figure 2. 修改MySQL密码界面


Note: 新密码长度至少为8位，需同时包含字母，数字，特殊字符。

管理节点TUI主界面

管理节点TUI主界面实时显示物理机的主要信息。

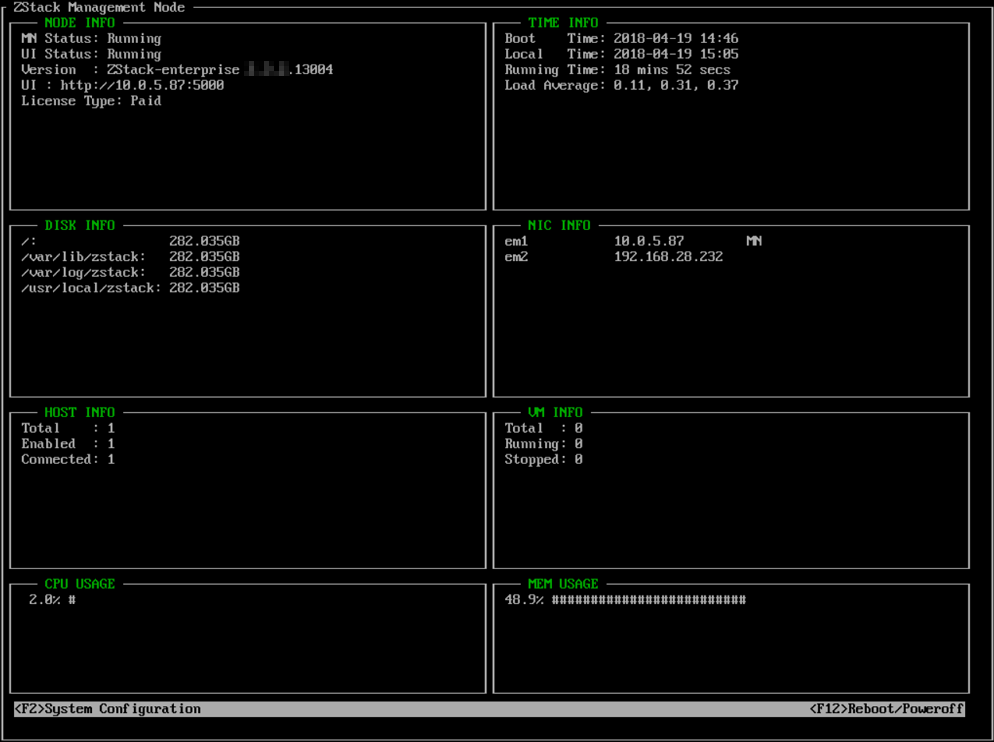

Figure 3. 管理节点TUI主界面


  • NODE INFO：

    显示管理节点当前状态，包括服务是否运行、UI是否运行、ZStackCTStack_Agile版本、UI地址以及License类型等

  • TIME INFO：

    显示服务器启动时间、当前时间、服务器运行时长、服务器平均负载等

  • DISK INFO：

    显示默认安装目录以及日志目录等的剩余磁盘空间

  • NIC INFO：

    显示管理节点所有网卡的信息，包括物理网卡和逻辑网卡，其中DOWN表示网卡关闭、UP表示网卡启动、MN表示该网卡为管理网卡

  • HOST INFO：

    显示当前集群共有多少台计算节点，其中Enabled和Connected的各有多少；

  • VM INFO：

    显示当前集群共有多少台云主机，其中Running和Stopped的各有多少；

  • CPU USAGE和MEM USAGE：

    分别显示该管理节点的实时资源利用率。

Note:

主界面底部还提供了进入系统配置和重启/关机两个入口，根据提示按下F2或者F12即可进入相应窗口。

系统密码

在主界面按下F2或者F12时，需要首先输入系统密码，因为无论系统配置还是重启/关机都属于特权操作。

下图中显示了输入系统密码的窗口，根据提示输入ROOT密码，回车即可。

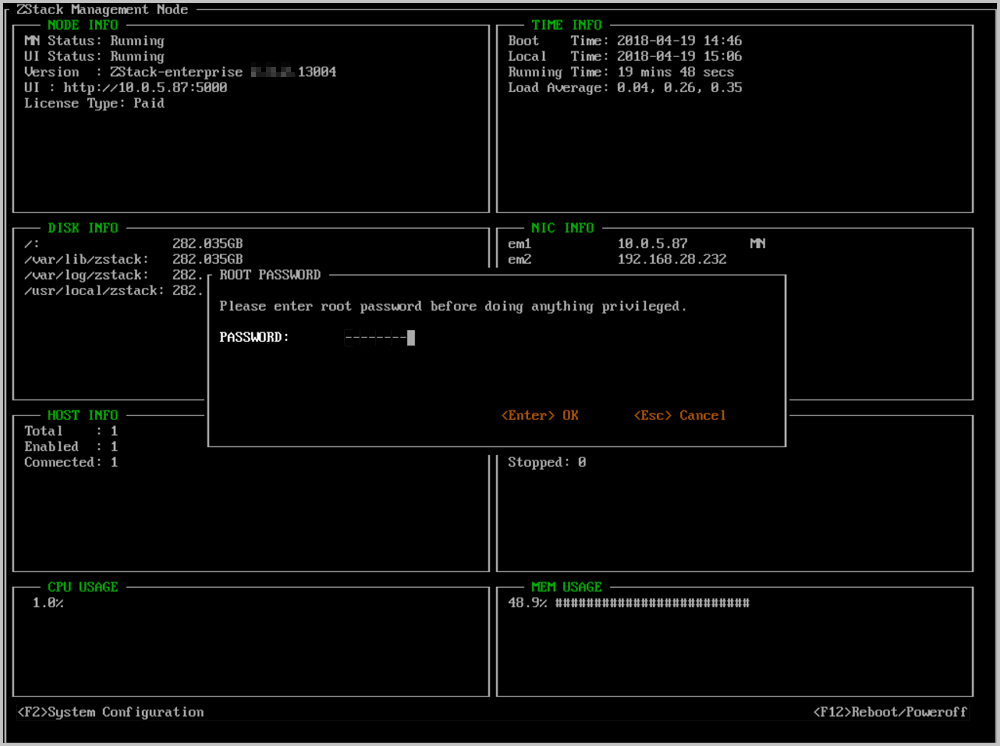

Figure 4. 输入密码


若密码不正确，操作会被阻止，TUI返回主界面。
Note: 任何时候，只要按下ESC键，就可以退出当前窗口，返回系统配置界面。

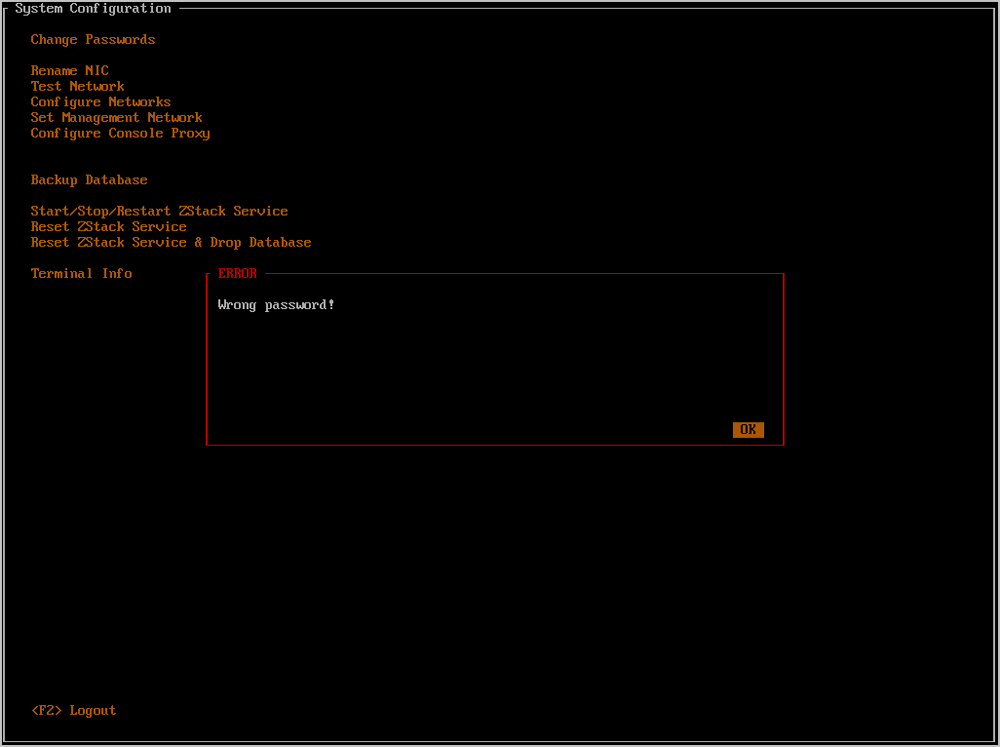

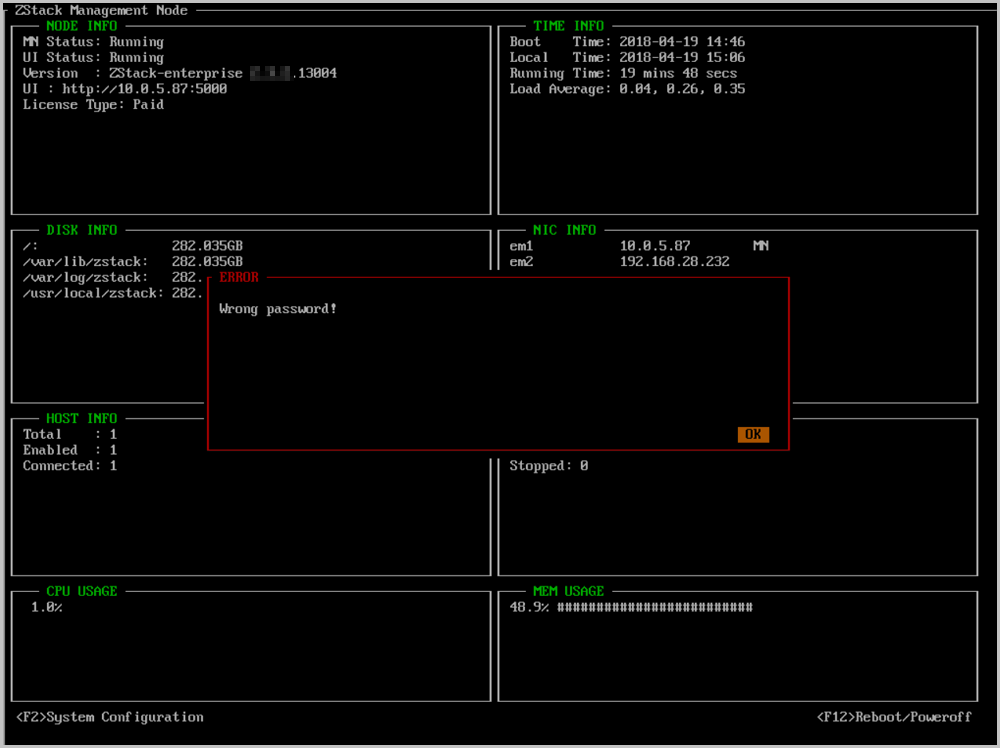

Figure 5. 输入密码错误


系统配置

系统配置的功能包括：
  • 修改密码
  • 重命名网卡
  • 测试网络
  • 配置网络
  • 配置管理网络
  • 配置控制台代理
  • 备份数据库
  • 启动/关闭/重启ZStackCTStack_Agile服务
  • 重装ZStackCTStack_Agile服务
  • 重装ZStackCTStack_Agile服务并删除数据库
  • 终端信息
Note:
  • 系统配置界面提供若干系统配置入口。使用上下键移动光标，选择需要的配置按钮，按下回车即可进入相应配置界面。对于熟悉vim的用户，也可以使用j和k实现光标上下移动。
  • 根据提示，按下F2可以退出至主界面。再次回到系统配置界面时需要重新输入ROOT密码。

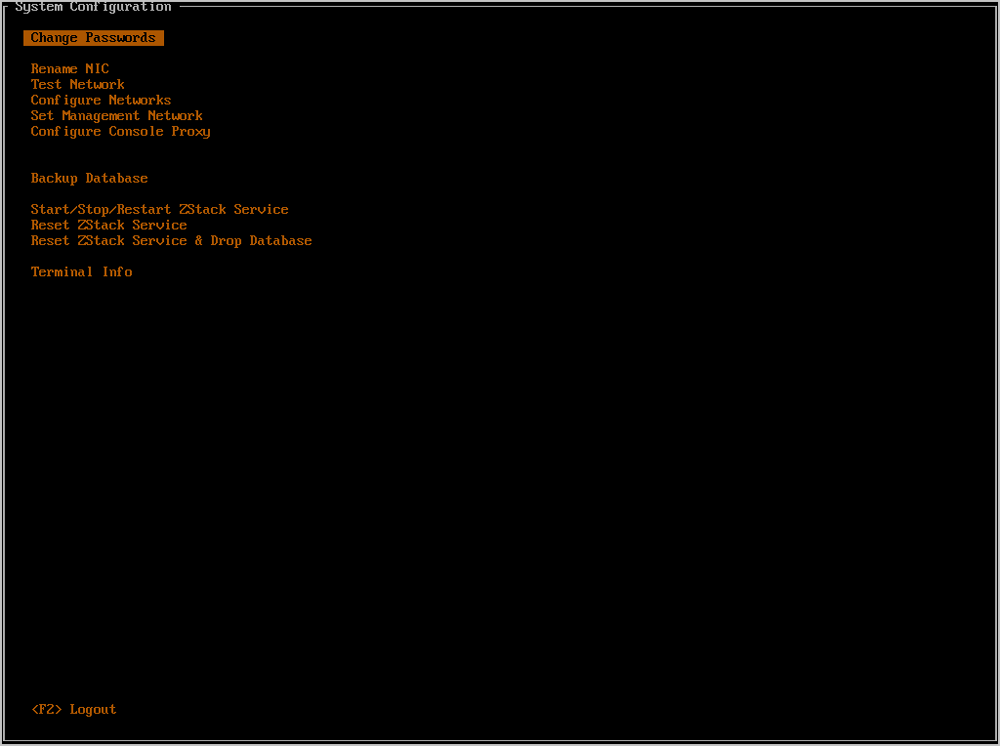

Figure 6. 系统配置


以下将逐一介绍系统配置各功能条目。
  1. 修改密码

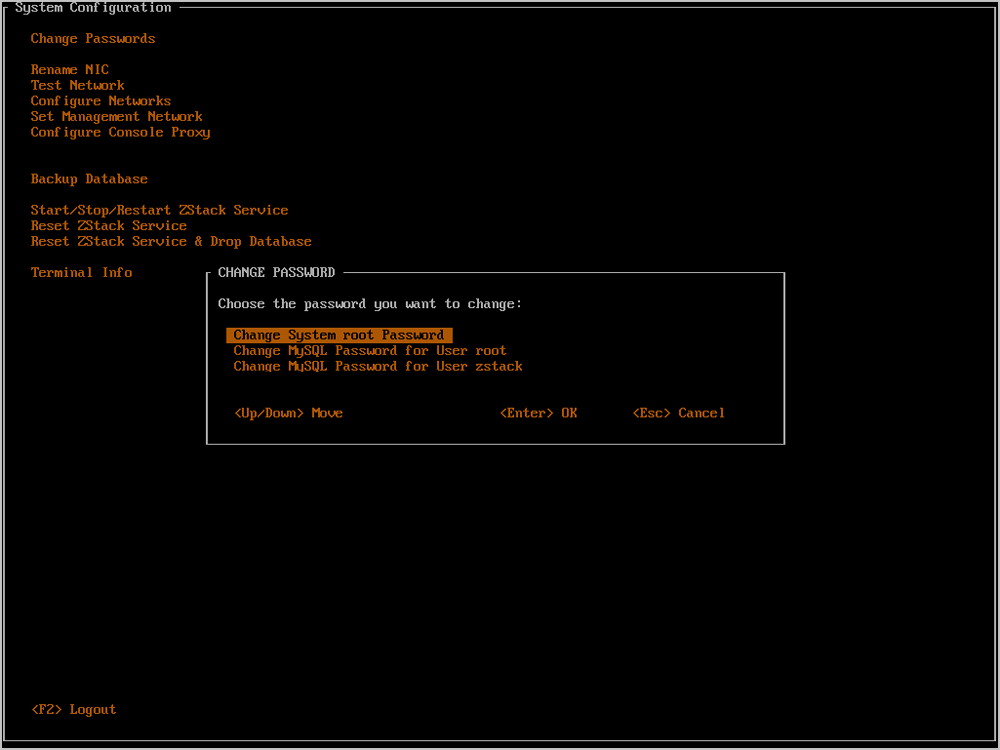

    将光标移动至Change Passwords处，按下回车，即可进入密码配置窗口。

    该配置项集中了管理节点需要的三种密码修改动作：
    1. 修改系统root密码
    2. 修改root账号的MySQL密码
    3. 修改ZStackCTStack_Agile账号的MySQL密码
    Figure 7. 三种密码修改动作


    以下几种密码修改动作具体介绍：
    1. 修改系统root密码
      根据提示输入旧系统密码、新系统密码以及新密码确认，回车即可。

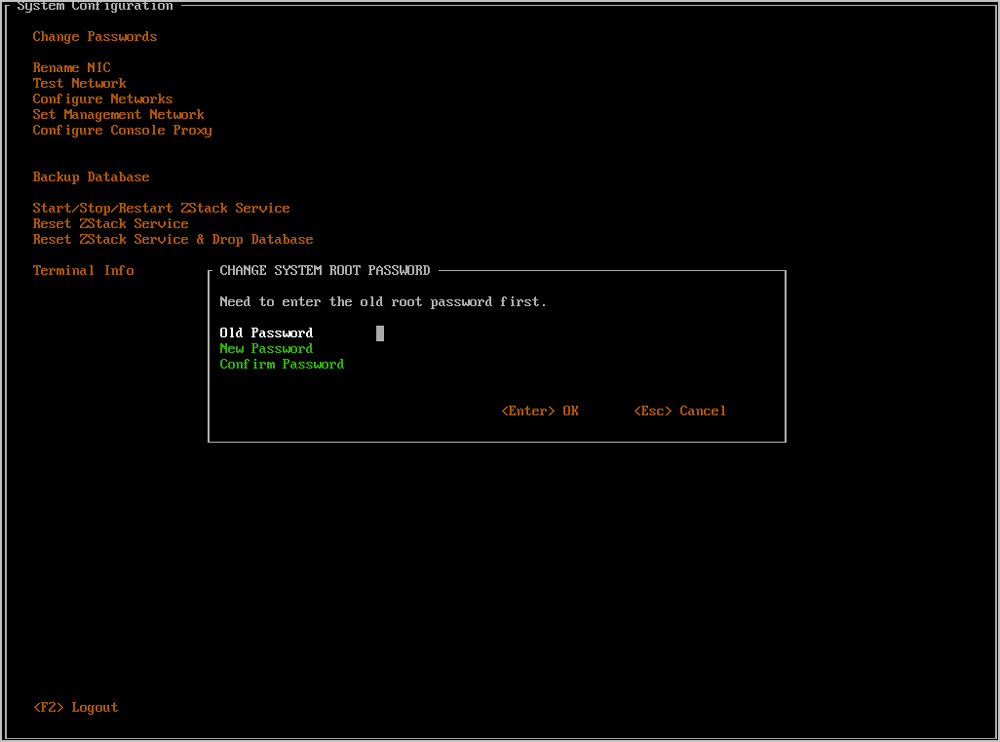

      Figure 8. 修改系统root密码


      如果旧系统密码不正确、或者密码确认不一致，都会弹出错误窗口。
      Figure 9. 错误窗口


      需要根据提示，按Y键以确认，修改系统root密码成功。

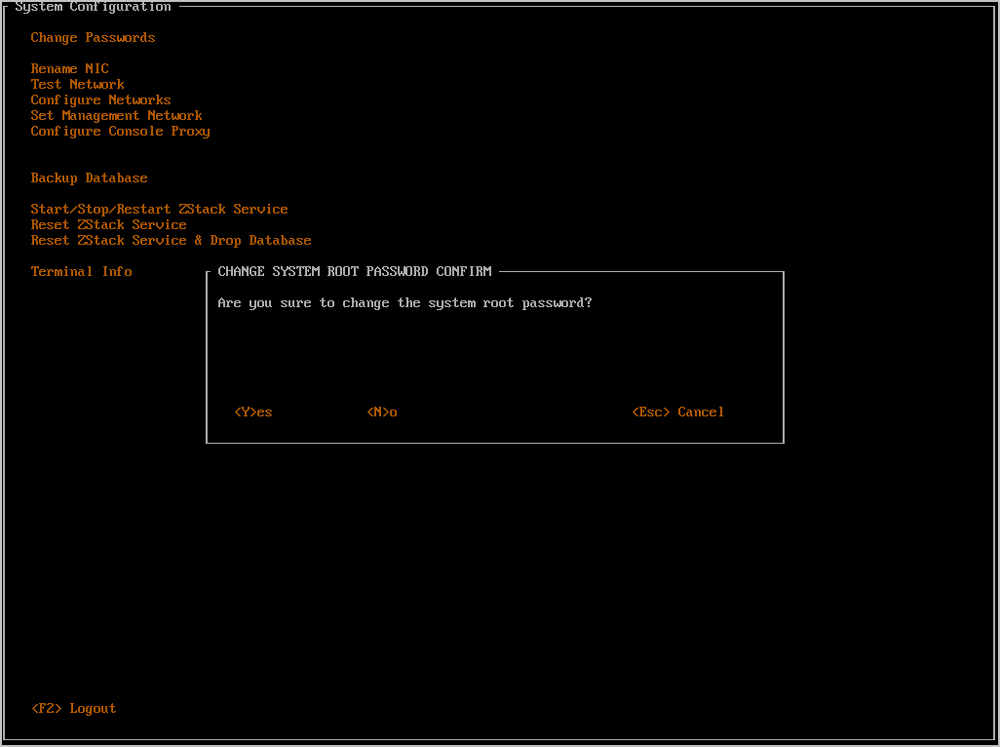

      Figure 10. 修改系统root密码的确认界面

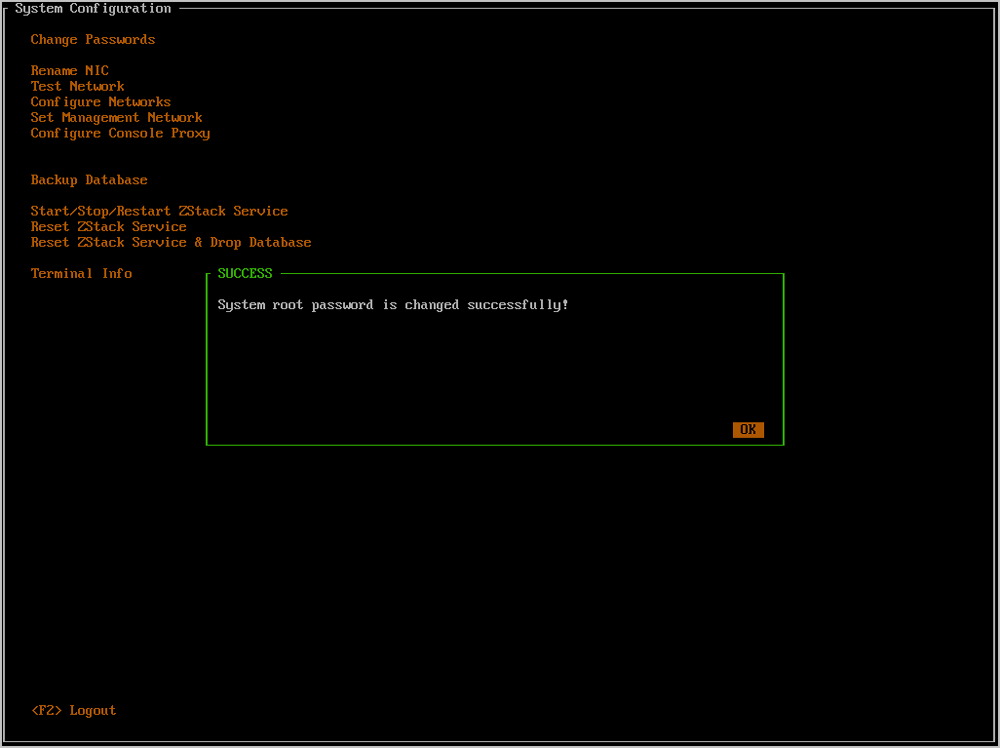

      Figure 11. 修改系统root密码成功


    2. 修改root账号/ZStackCTStack_Agile账号的MySQL密码
      • 修改root账号/ZStackCTStack_Agile账号的MySQL密码，需要MySQL的root权限，因此首先需要输入MySQL root密码，然后根据提示输入新密码和密码确认，回车即可。
      • 如果MySQL root密码不正确、或者密码确认不一致，都会弹出错误窗口。
      • 此操作需要重启ZStackCTStack_Agile服务，耗时较长，需要用户按Y键确认。

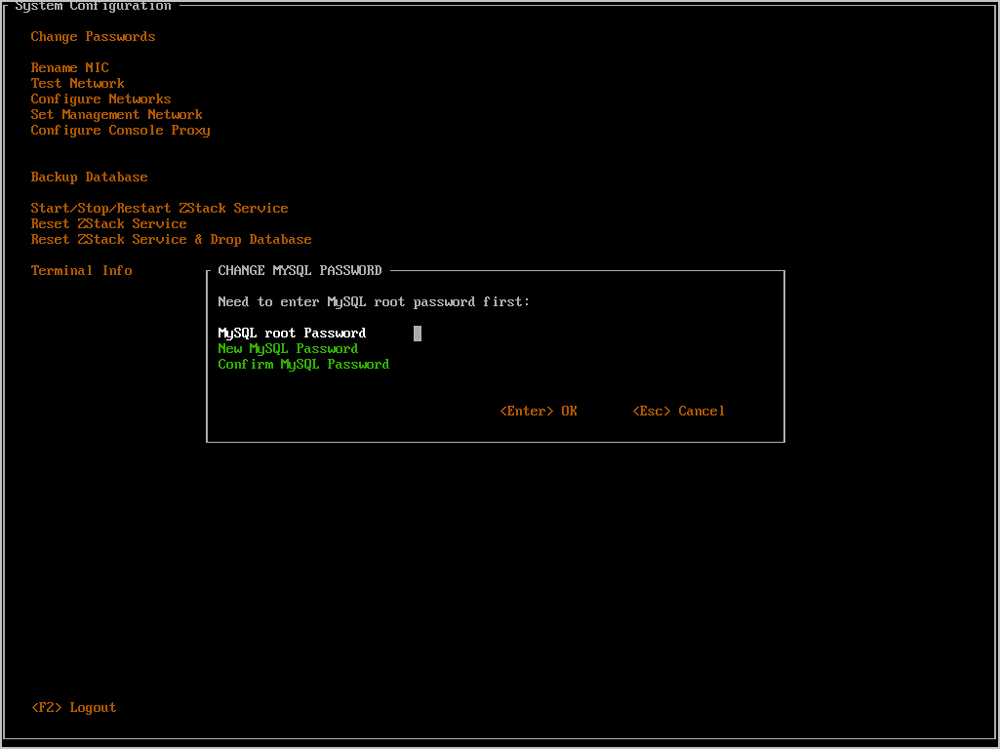

      Figure 12. 修改root账号/ZStack账号的MySQL密码


  2. 重命名网卡
    将光标移动至Rename NIC处，按下回车，即可进入重命名网卡窗口。
    • 用户可以在此修改网卡名。
    • 修改完成后，按下回车，此操作需要按Y键确认。

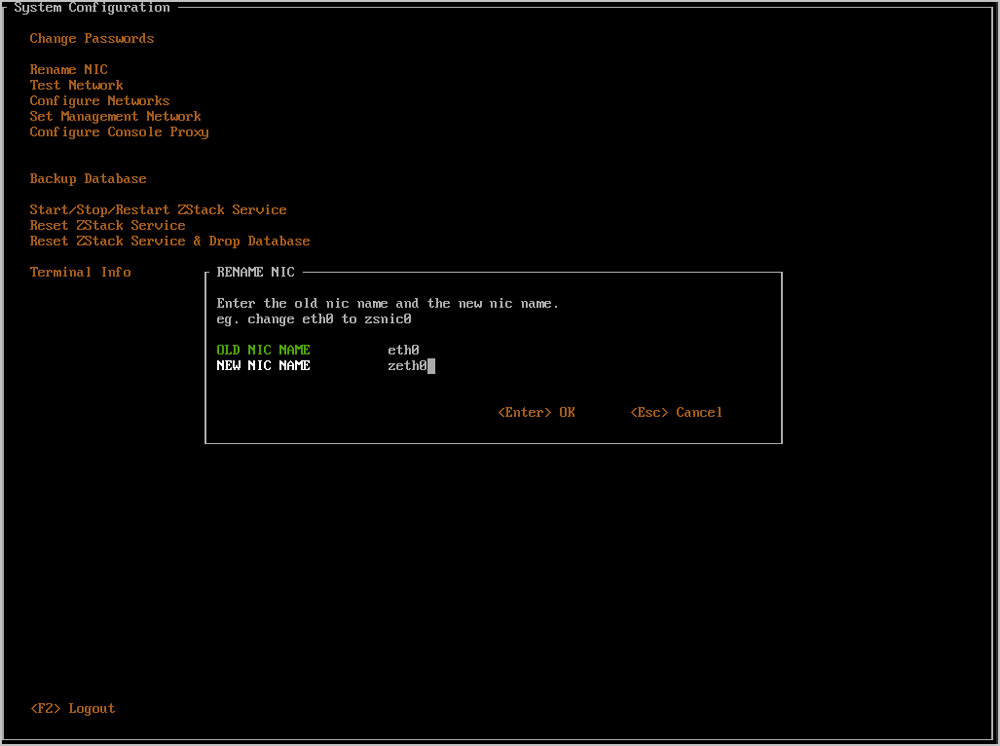

    Figure 13. 重命名网卡


  3. 测试网络

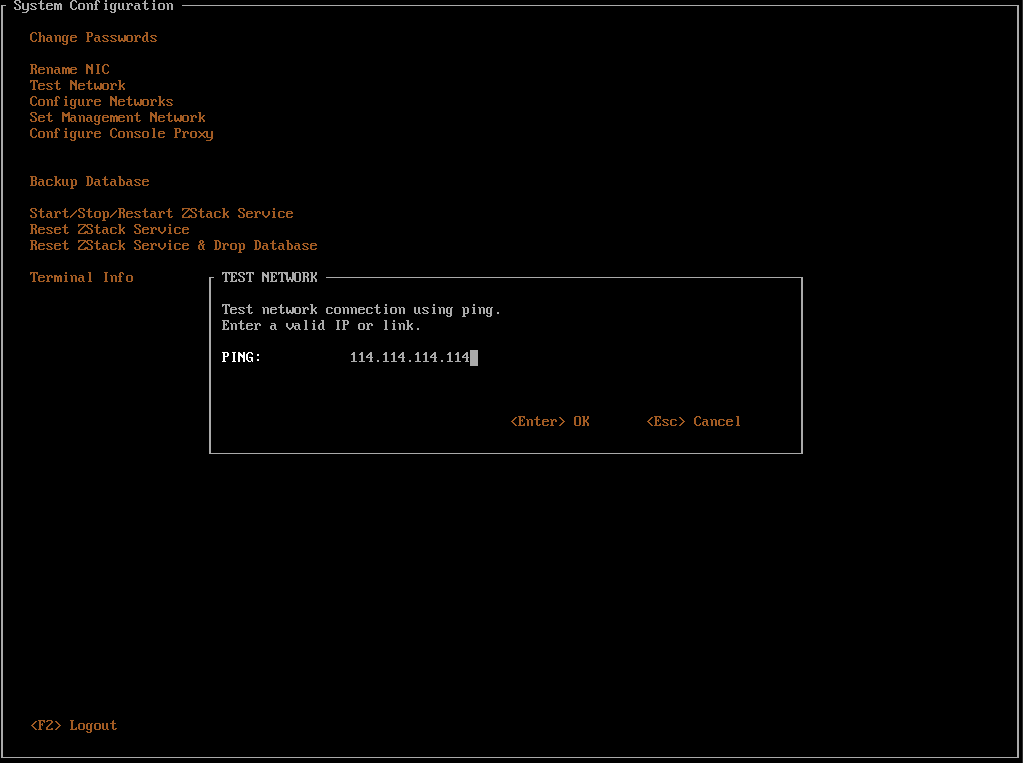

    将光标移动至Test Network处，按下回车，即可进入网络测试窗口。

    这里默认填写了114.114.114.114，用户测试外网连接；若要测试内网连接，请自行填写内网IP。
    Figure 14. 测试网络


  4. 配置网络
    将光标移动至Configure Networks处，按下回车，即可进入网络配置窗口。

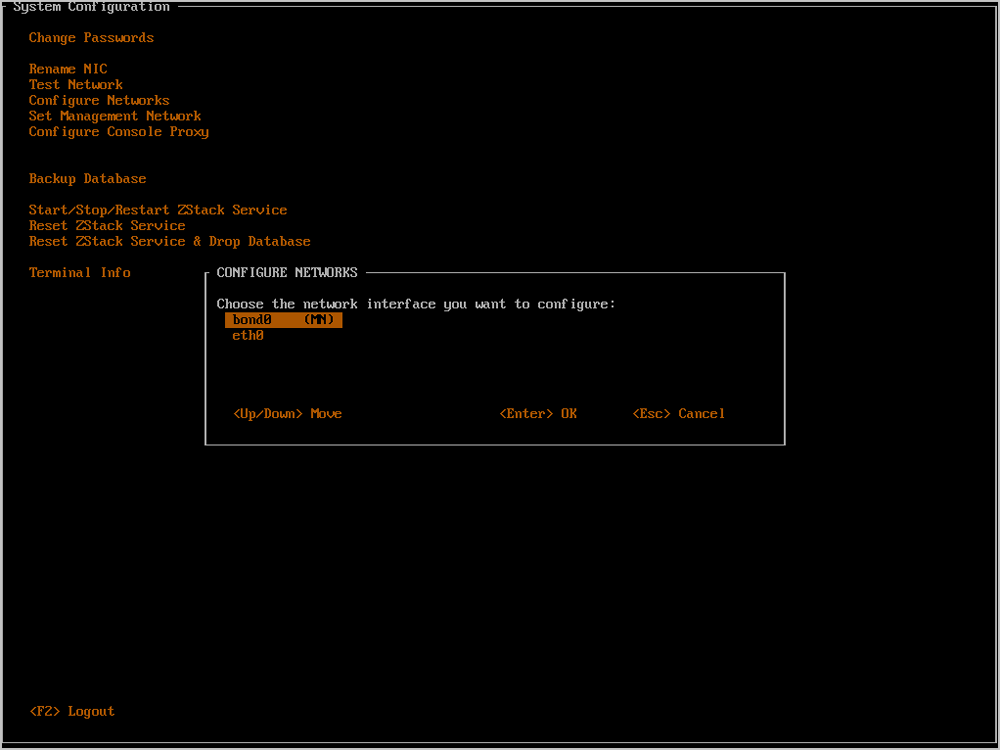

    Figure 15. 配置网络


    该窗口罗列了管理节点中所有处于启动状态的网卡，包括物理网卡和逻辑网卡。由于前文已做网卡归一化，这里仅需关心Bond的配置即可。

    将光标移动至目标Bond，再次回车，即可进入该设备的配置界面。
    Note: 如果目标Bond后带有（MN）的标记，则意味着修改管理网络配置，需要较长的等待时间，请谨慎操作。
    Figure 16. 填写信息


    所选Bond设备的已有配置会默认显示在输入框中（网关除外），用户可根据实际情况修改。

    如果出现以下任何一种情况，均认为输入有误：
    • 有某个或某些输入项为空；
    • 有某个或某些输入项不是合法的IP地址；
    • IP地址和网关不在掩码所确定的同一个子网内。

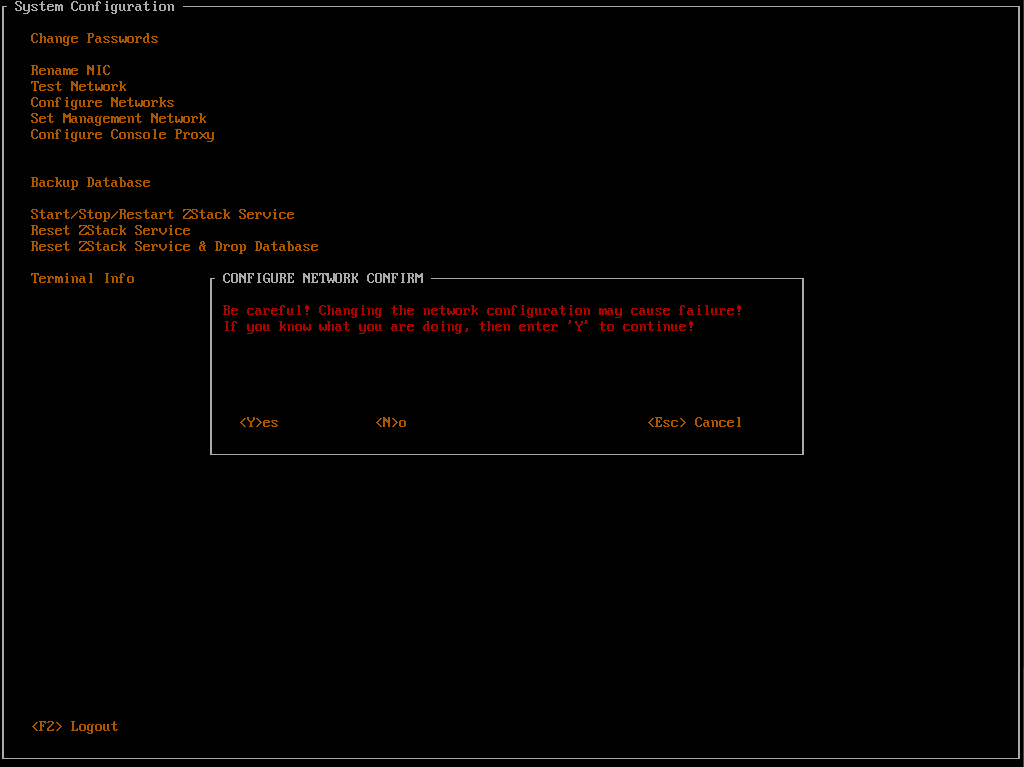

    Figure 17. 确认界面


  5. 配置管理网络

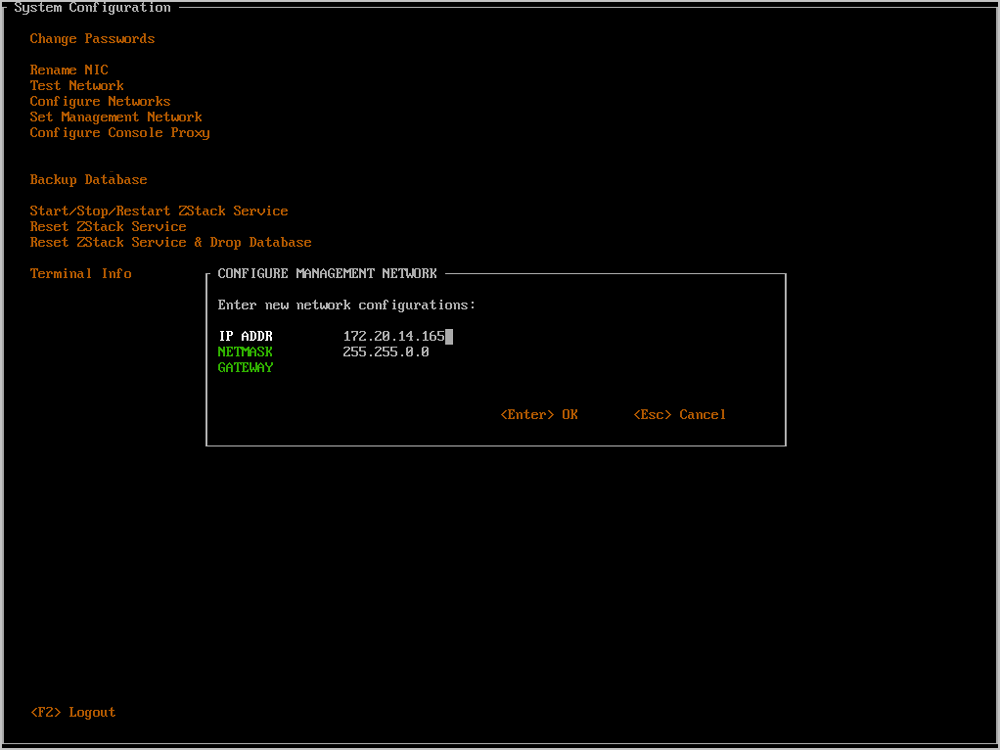

    将光标移动至Set Management Network处，按下回车，即可进入管理网络配置窗口。
    Note: 配置管理网络耗时较长，请谨慎操作。

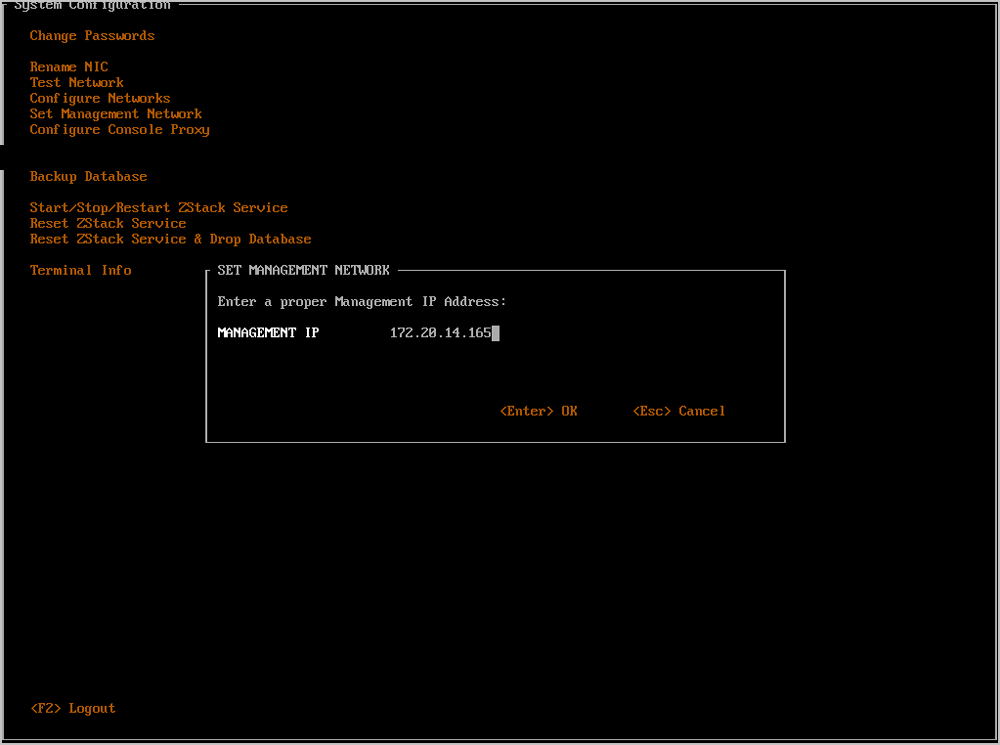

    Figure 18. 配置管理网络

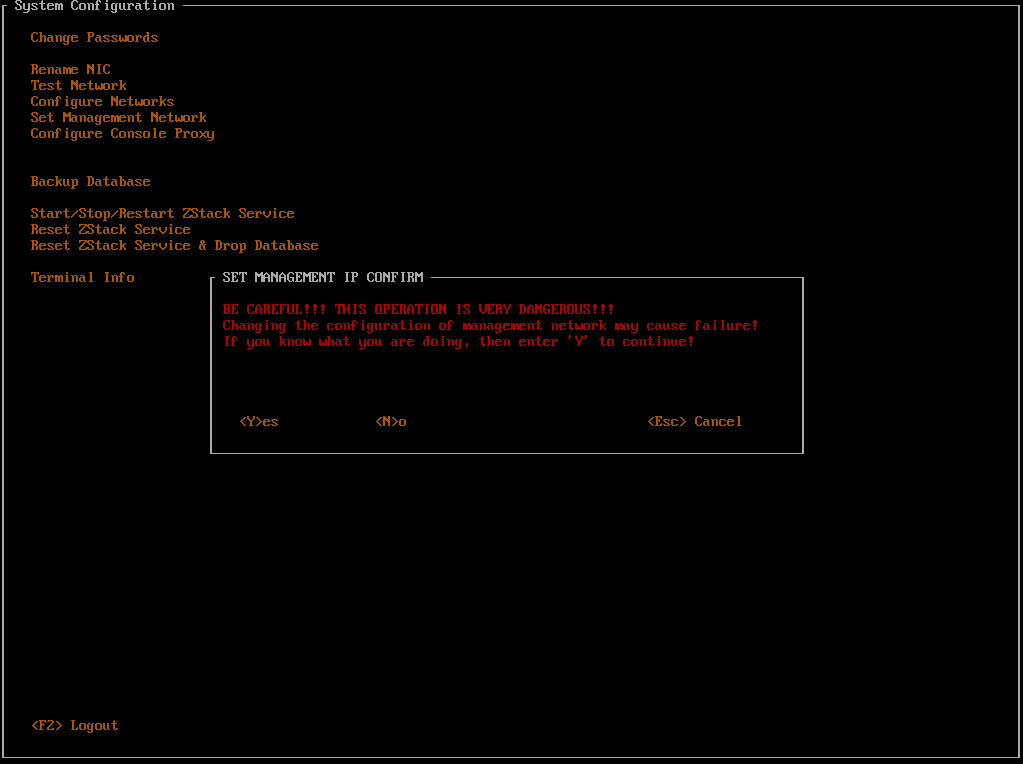

    Figure 19. 确认界面


  6. 配置控制台代理

    将光标移动至Configure Console Proxy处，按下回车，即可进入终端代理配置窗口。

    输入代理IP和代理端口，回车即可。

    控制台代理的原值将被读出并填充在输入项内，用户可按实际需要进行修改。

    如果出现以下任何一种情况，均认为输入有误：
    • 代理地址和端口均为空；
    • 代理地址不是合法的IP地址；
    • 端口号不是1024至65535之间的数字。
    Note:
    • 此操作只需要在管理节点执行；
    • 需要用户按Y键确认；
    • 不支持设置域名；
    • 支持在UI配置控制台代理。

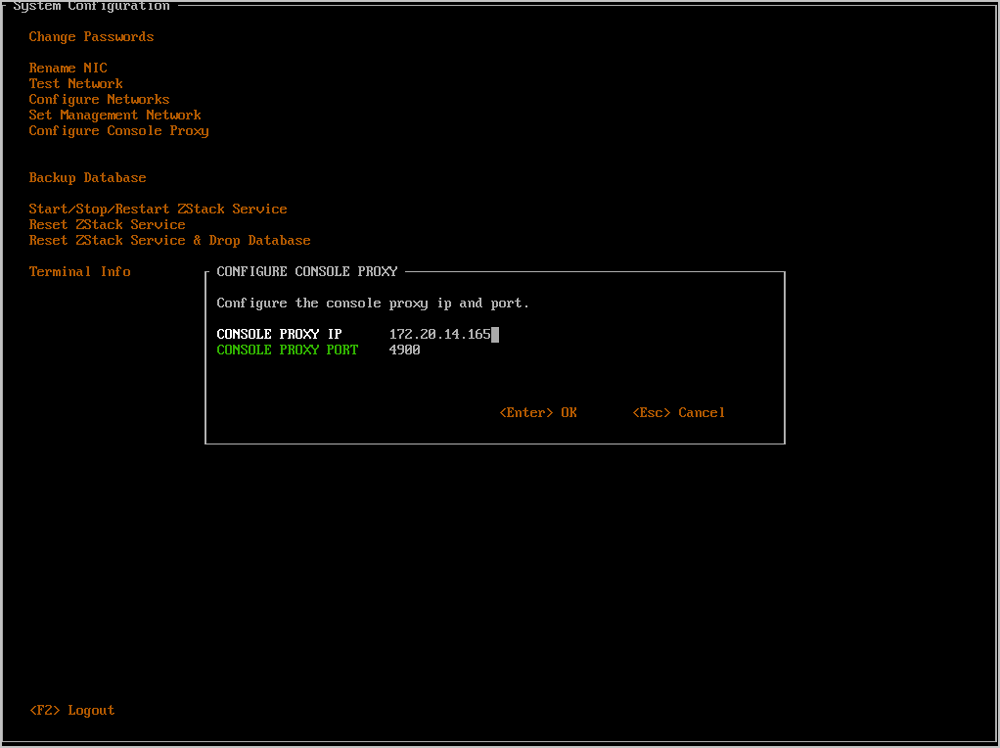

    Figure 20. 配置控制台代理


  7. 备份数据库

    将光标移动至Backup Database处，按下回车，即可进入数据库备份窗口。

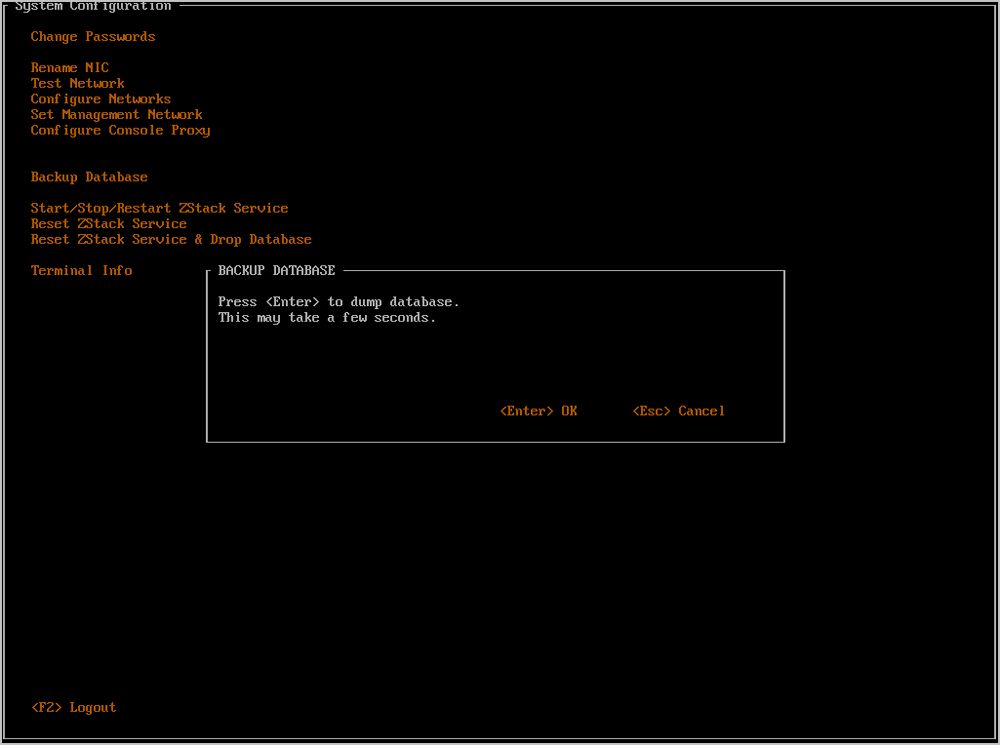

    回车即可导出数据库至HTTP服务器中，以供下载。
    Figure 21. 备份数据库

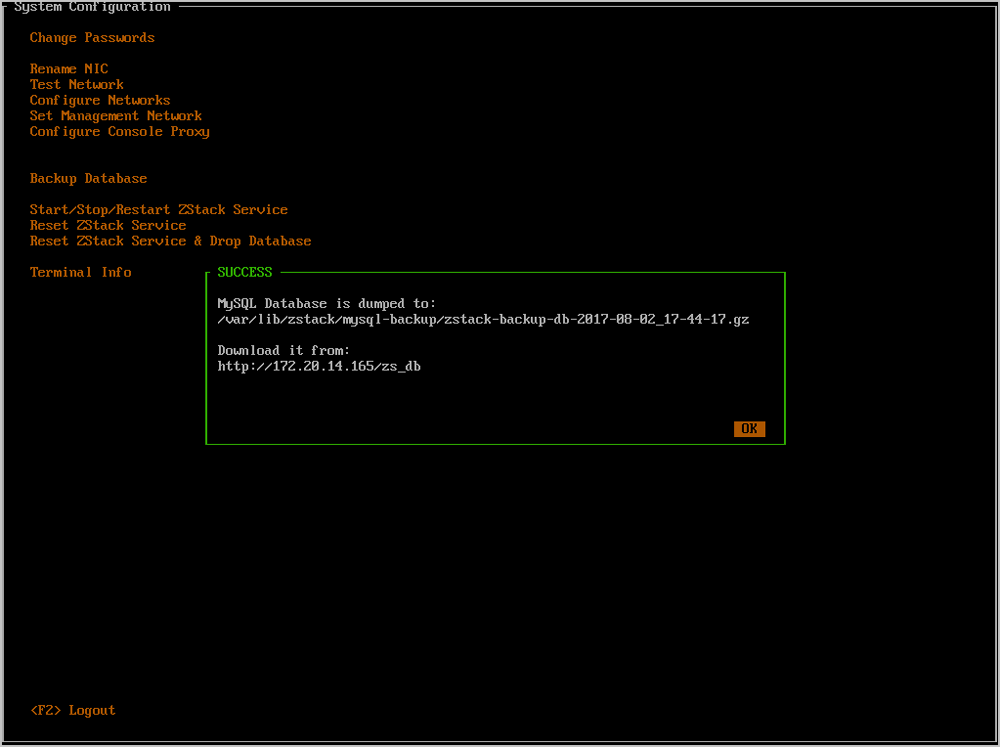

    Figure 22. 备份数据库成功


    Note:

    目前，ZStackCTStack_Agile支持以CLI方式将管理节点数据库备份到远程服务器。

    执行以下操作，可实现管理节点数据库自动备份到远程服务器，并定时执行自动远程备份。
    1. 手动执行以下命令将管理节点数据库进行远程备份
      #10.0.50.0为远程服务器IP地址
zstack-ctl dump_mysql --host root@10.0.50.0 --d --keep-amount 24
    2. 执行crontab -e命令将管理节点数据库自动备份脚本修改为以下格式：
      30 */2 * * * zstack-ctl dump_mysql --host root@10.0.50.0 --d --keep-amount 24

      该操作表示每两小时将管理节点数据库备份到远程服务器（IP地址：10.0.50.0）的/var/lib/zstack/from-zstack-remote-backup/目录下。

    Note:
    • -d表示只保留最新的指定份数的备份；
    • 需提前配置管理节点到远程服务器的SSH免密登录；
    • 如需更多技术支持，请联系官方技术支持团队。
  8. 启动/关闭/重启ZStackCTStack_Agile服务

    将光标移动至Start/Stop/Restart ZStackCTStack_Agile Service处，按下回车，即可进入启动/关闭/重启ZStackCTStack_Agile服务窗口。

    回车后，再次移动光标，选择具体操作并回车。

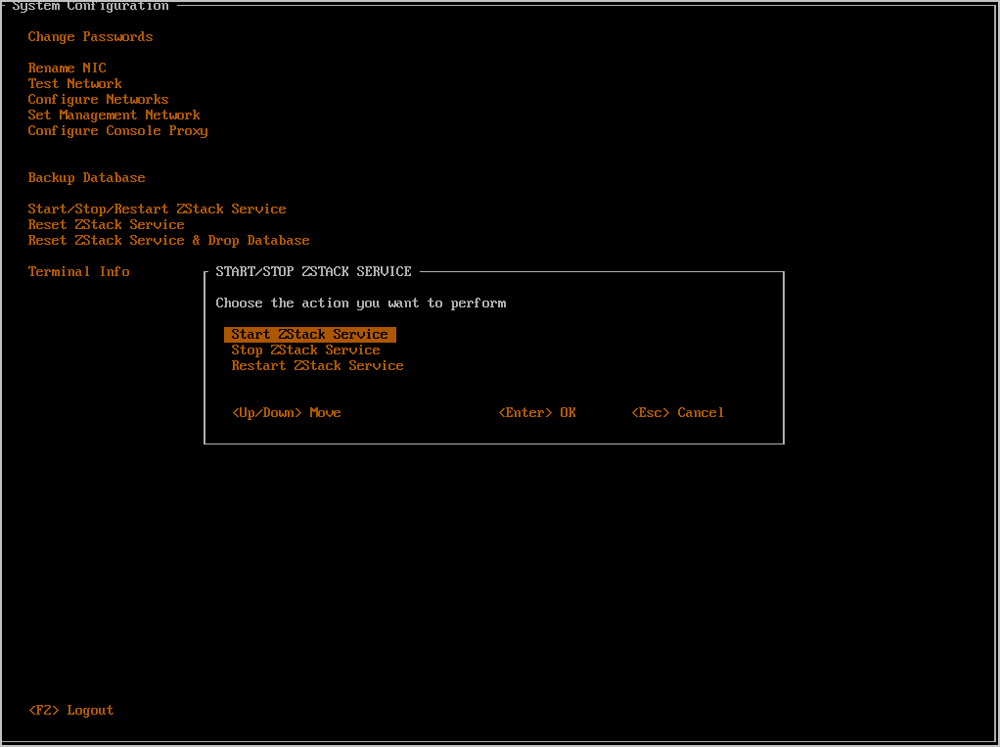

    Figure 23. 启动/关闭/重启ZStack服务


    根据提示，输入start zstack以确认启动ZStack、输入stop zstack以确认停止ZStack、输入restart zstack以重启ZStack：

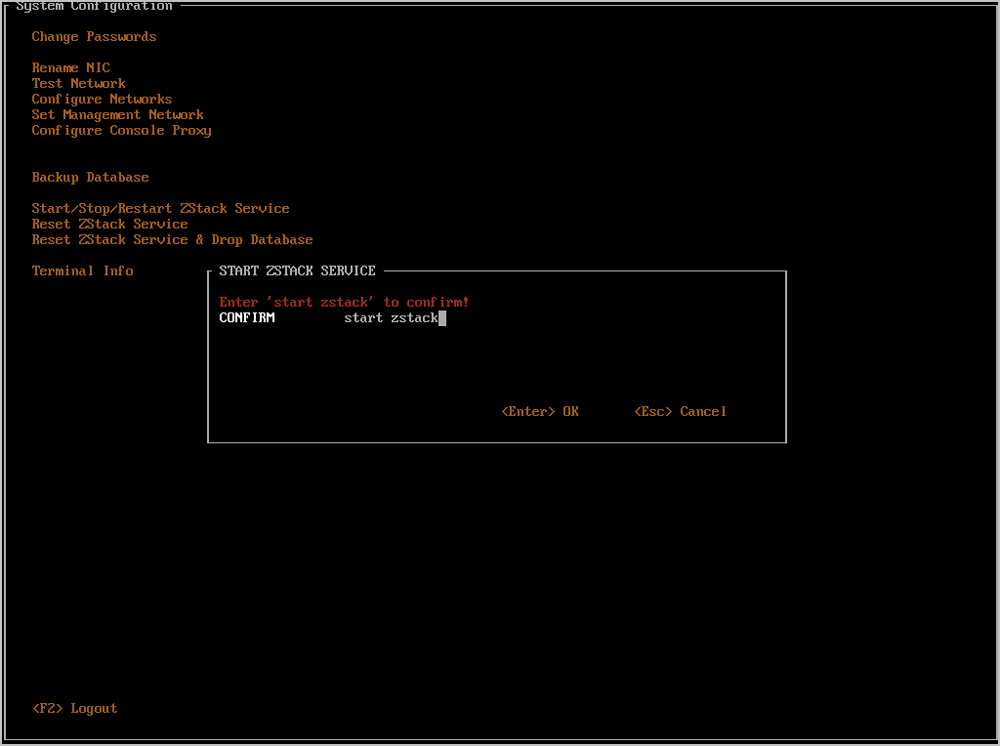

    Figure 24. 启动ZStack服务

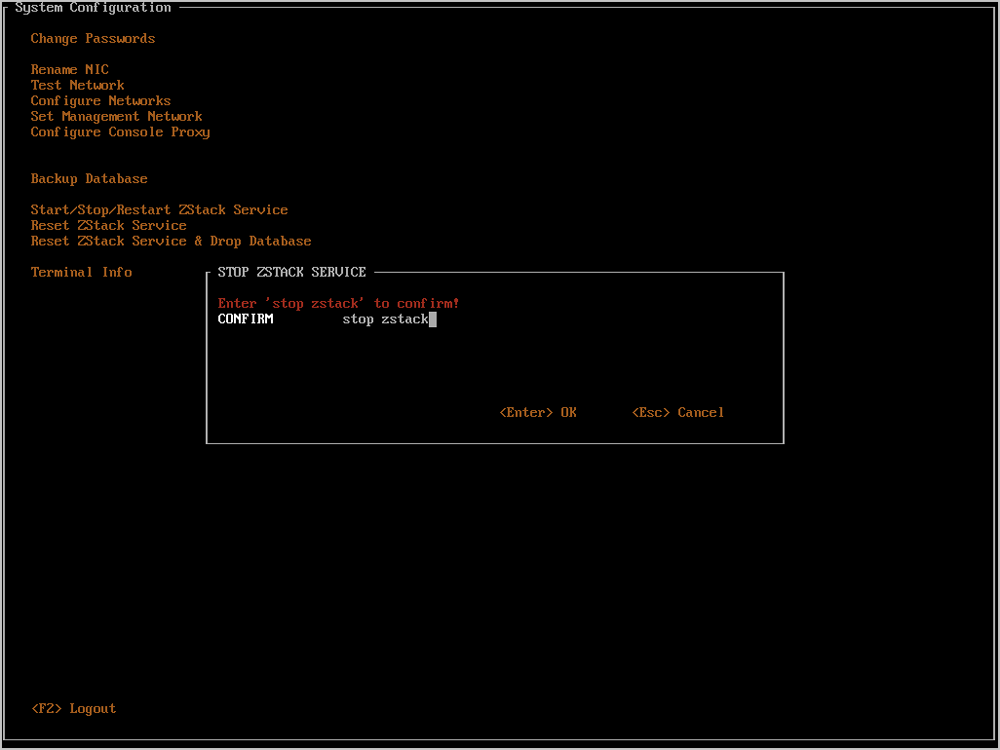

    Figure 25. 关闭ZStack服务

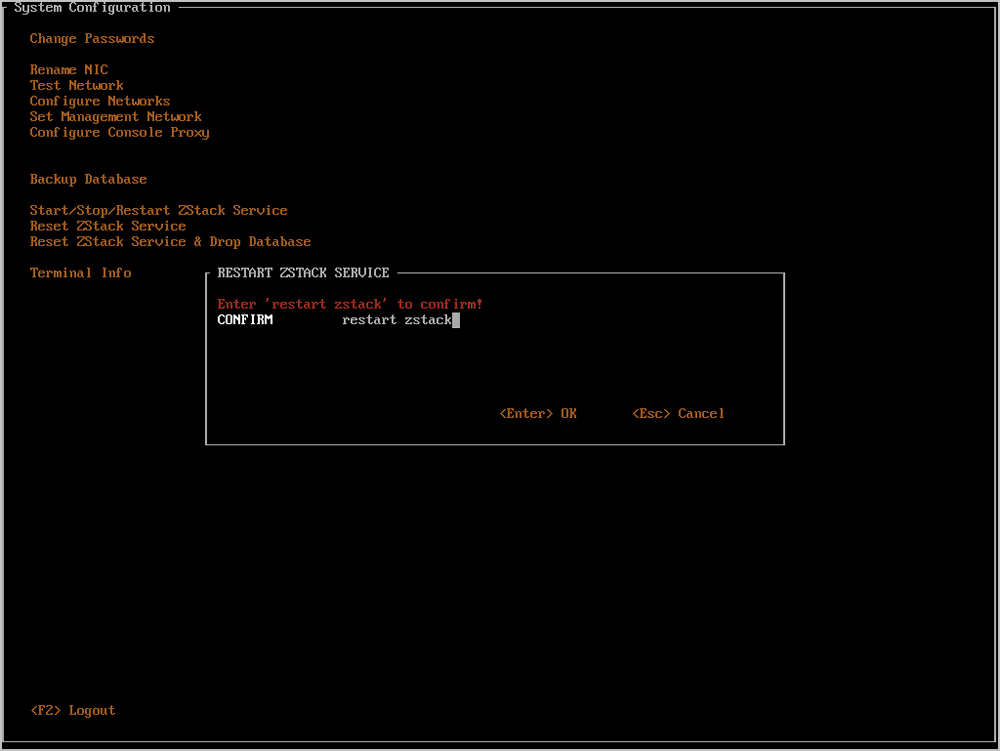

    Figure 26. 重启ZStack服务


  9. 重装ZStackCTStack_Agile服务

    将光标移动至Reset ZStackCTStack_Agile Service，按下回车，即可进入重装ZStackCTStack_Agile服务窗口。

    该操作属于极其危险的操作，需要用户输入reset zstack，才能回车确认。

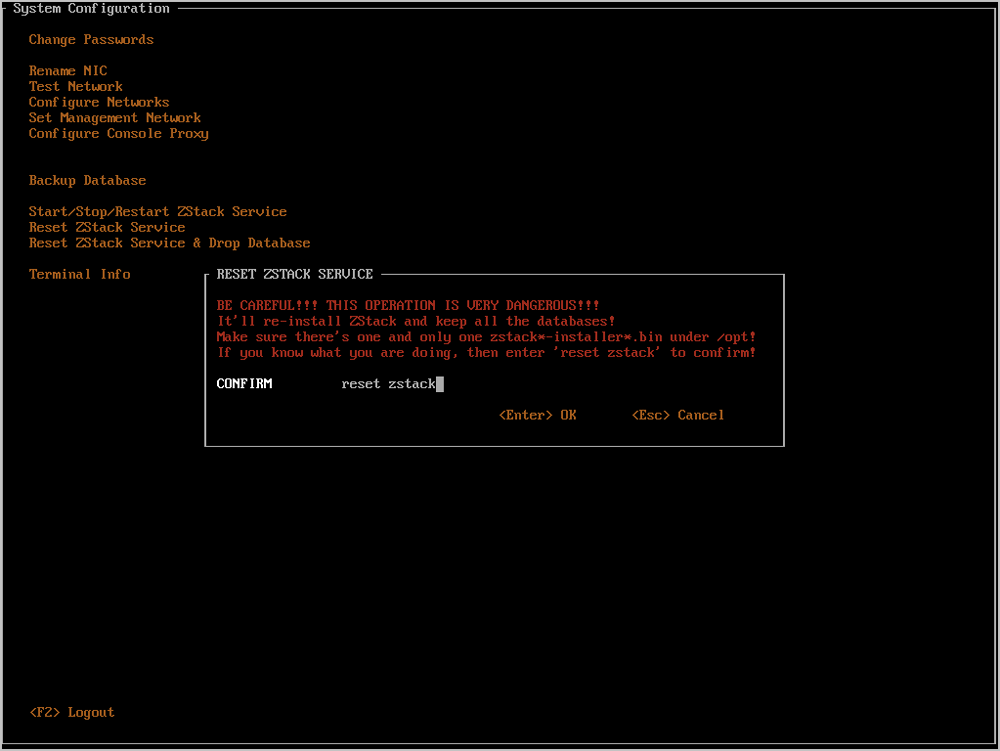

    Figure 27. 重装ZStack服务


  10. 重装ZStackCTStack_Agile服务并删除数据库

    将光标移动至Reset ZStackCTStack_Agile Service&Drop Database处，按下回车，即可进入重置ZStackCTStack_Agile和数据库窗口。

    该操作与上一操作一样属于极其危险的操作，而且在重装ZStack的同时还会清空已有的数据库，需要用户输入reset zstack drop database，才能回车确认。

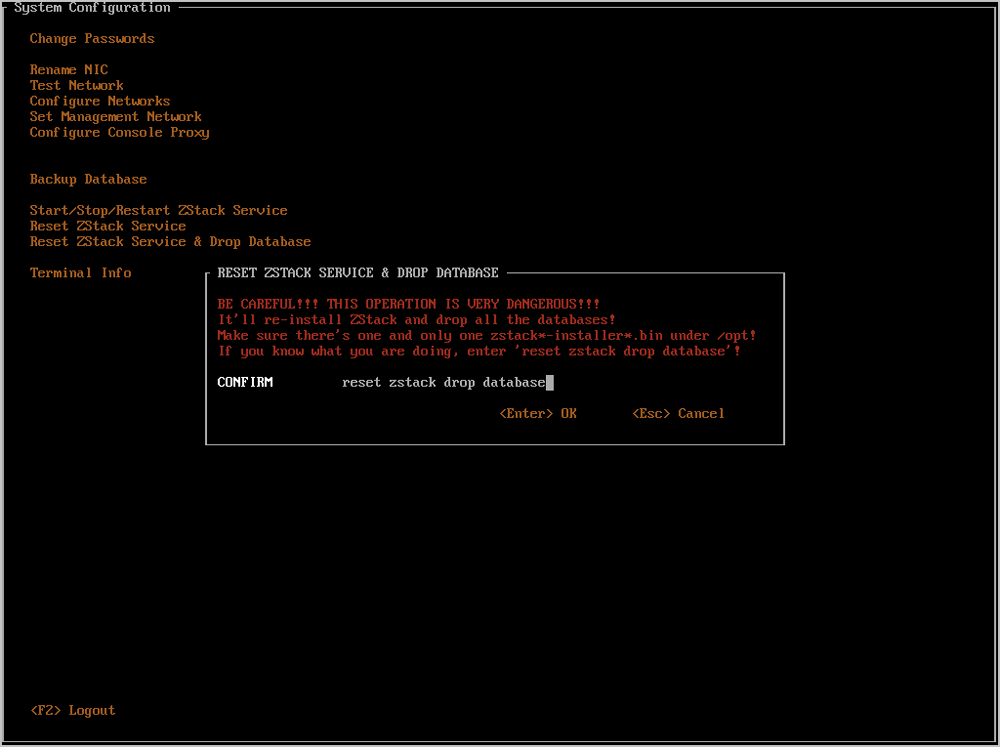

    Figure 28. 重装ZStack服务并删除数据库


    Note: 请谨慎使用此功能！
  11. 进入终端
    ZStackCTStack_Agile TUI为用户保留了进入终端的入口。将光标移动至Terminal Info处，回车即可看到入口信息。
    • 按下Ctrl + Alt+ F2可以进入保留终端，用户可以在里面执行常规命令 ，但是请谨慎使用，以免对系统造成破坏，影响ZStackCTStack_Agile服务运行。
    • 按下Ctrl + Alt + F3可以进入zstack-cli命令行界面。
    • 任何时候都可以通过按下Ctrl + Alt + F1返回ZStack TUI。

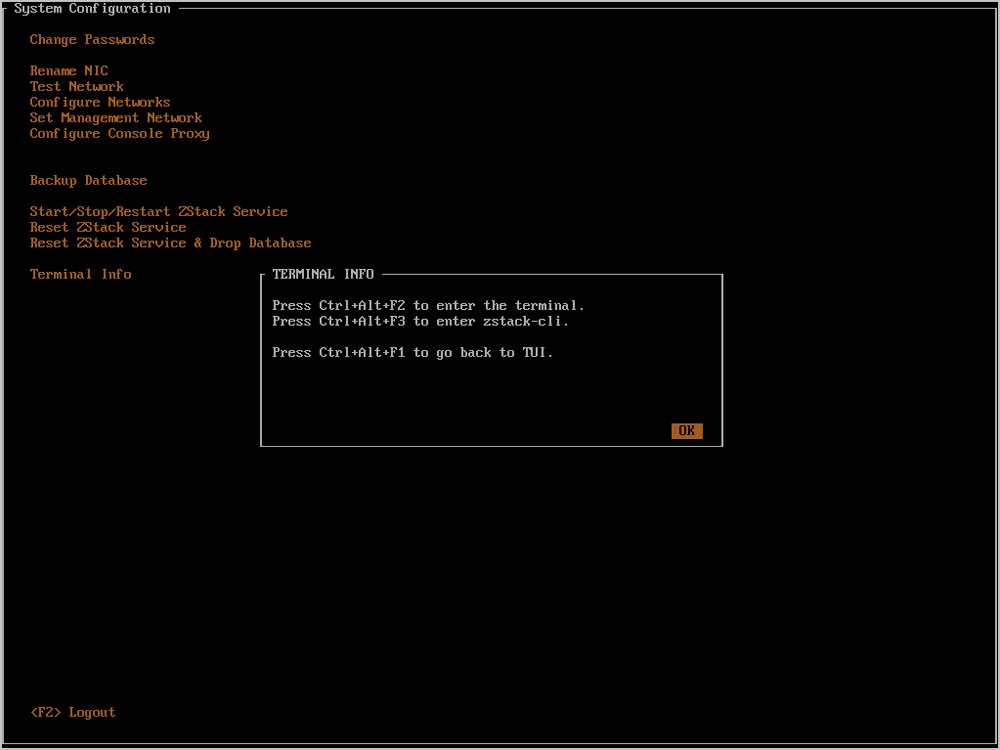

      Figure 29. 进入终端提示


重启/关机

在主界面按下F12即可进入重启/关机界面。

用户选择将光标移动至Reboot或Poweroff按钮，回车即可进入确认界面。

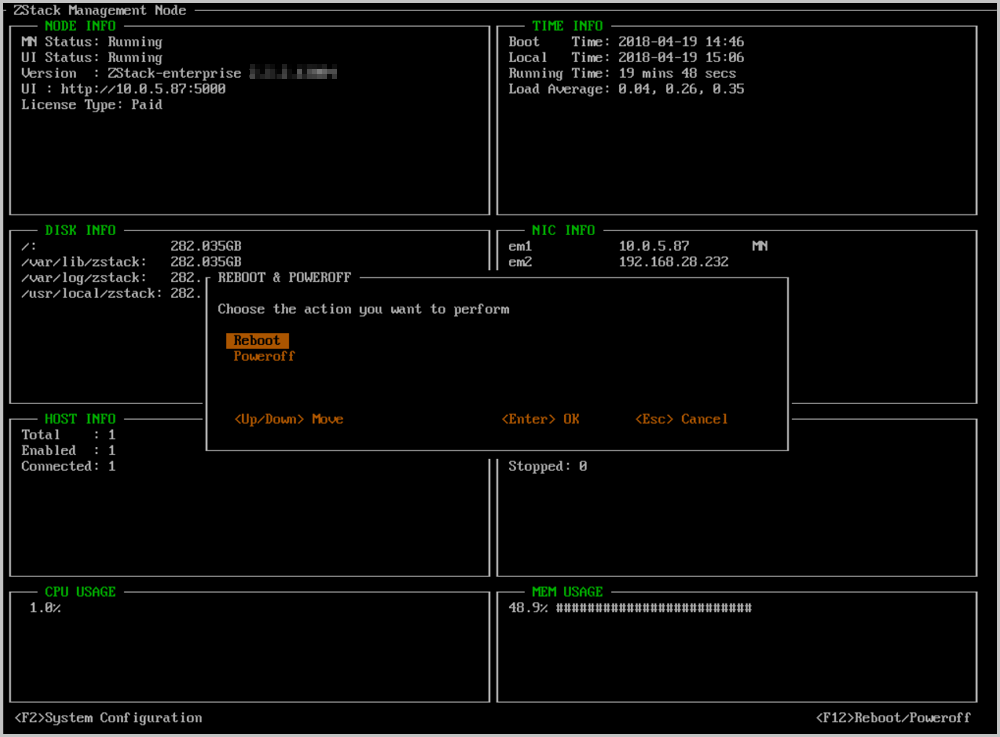

Figure 30. 重启/关机


两种操作都需要用户根据提示输入REBOOT或POWEROFF才可以回车确认，以免误操作。

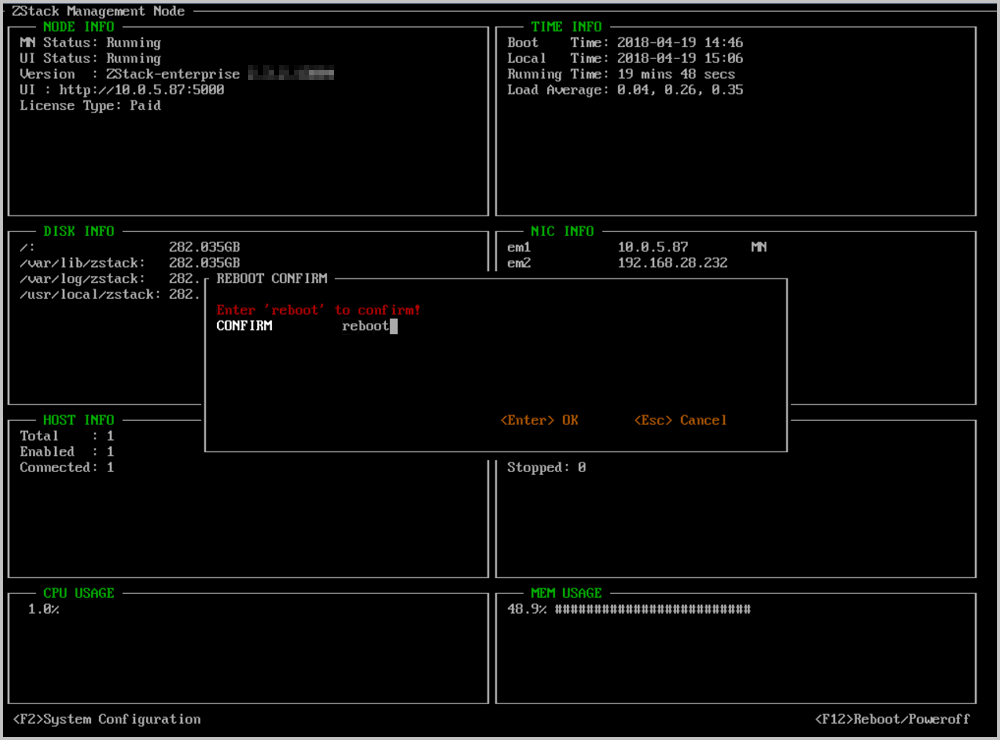

Figure 31. 重启确认

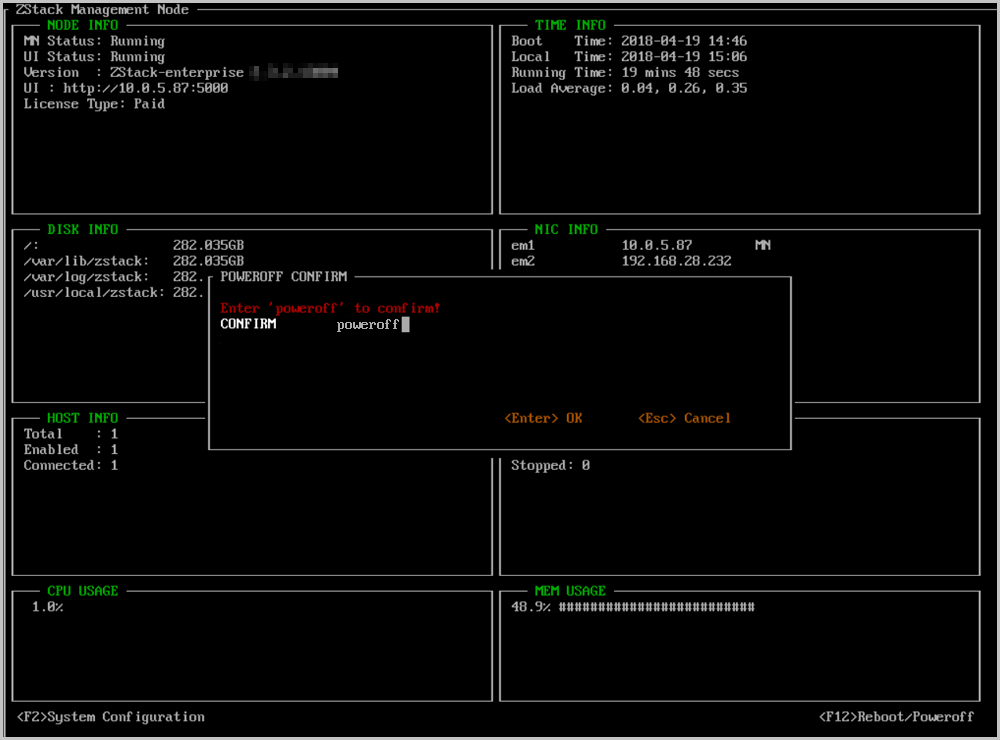

Figure 32. 关机确认


异常情况处理

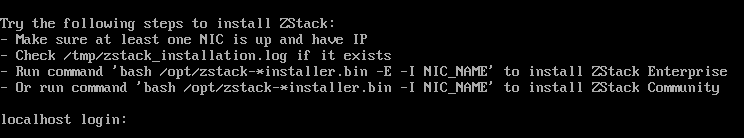

在安装管理节点模式下，如果由于缺少网卡配置或其他原因导致ZStack安装失败，都会退出到终端。

例如在安装ISO时，如果服务器没有可用IP，会导致无法正常安装ZStack管理节点。请先配置好网络，再执行以下命令安装ZStack安装包。
  • ZStack企业版安装执行bash /opt/zstack*installer.bin -E
  • ZStack社区版安装执行bash /opt/zstack*installer.bin
如Figure 33所示：
Figure 33. 网卡异常情况处理
