IPsec隧道

IPsec隧道：透过对IP协议的分组加密和认证来保护IP协议的网络传输数据，实现站点到站点（site-to-site）的虚拟私有网络（VPN）连接。

云路由网络下IPsec隧道的典型场景：
  • 在两套隔离的ZStack私有云环境中，使用云路由网络；两套环境中云主机的私有网络无法直接通信，使用IPsec隧道可实现两套云主机的私有网络互相通信。
云路由网络下IPsec隧道的基本使用流程：
  1. 在第一套环境中，创建IPsec隧道，指定第一套网络的本地公网IP、并指定本地可用的私有网络，输入第二套网络指定的公网IP作为远端IP，并输入第二套网络指定的私有网络作为远端网路；
  2. 在第二套环境中，创建IPsec隧道，指定第二套网络的本地公网IP，并指定本地可用的私有网络，输入第一套网络指定的公网IP作为远端IP，并输入第一套网络指定的私有网络作为远端网络。
Note: 两套云路由网络环境中的私有网络段不可重叠。
假定客户环境如下：
  • 第一套ZStack：
    1. 公有网络
      Table 1. 公有网络配置信息
      公有网络 配置信息
      网卡 em01
      VLAN ID 非VLAN
      IP地址段 10.108.12.0~10.108.13.255
      子网掩码 255.0.0.0
      网关 10.0.0.1
    2. 管理网络
      Table 2. 管理网络配置信息
      管理网络 配置信息
      网卡 em02
      VLAN ID 非VLAN
      IP地址段 192.168.29.10~192.168.29.20
      子网掩码 255.255.255.0
      网关 192.168.29.1
      Note:
      • 出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
      • 此管理网络与ZStack私有云中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。
    3. 私有网络
      Table 3. 私有网络配置信息
      私有网络 配置信息
      网卡 em01
      VLAN ID 2800
      IP CIDR 192.168.10.0/24
  • 第二套ZStack：
    1. 公有网络
      Table 4. 公有网络配置信息
      公有网络 配置信息
      网卡 em01
      VLAN ID 非VLAN
      IP地址段 10.108.14.0~10.108.15.255
      子网掩码 255.0.0.0
      网关 10.0.0.1
    2. 管理网络
      Table 5. 管理网络配置信息
      管理网络 配置信息
      网卡 em02
      VLAN ID 非VLAN
      IP地址段 192.168.29.110~192.168.29.120
      子网掩码 255.255.255.0
      网关 192.168.29.1
    3. 私有网络
      Table 6. 私有网络配置信息
      私有网络 配置信息
      网卡 em01
      VLAN ID 2900
      IP CIDR 192.168.100.0/24
IPsec隧道网络架构如Figure 1所示：
Figure 1. IPsec隧道网络架构图


以下介绍云路由环境下搭建IPsec隧道的实践步骤。

  1. 搭建第一套ZStack的云路由网络，并使用该云路由网络创建一台私有云云主机，例如VM-1，详情可参考本教程基本部署章节。

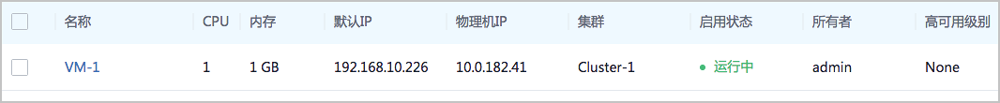

    创建的云主机如Figure 2所示：
    Figure 2. VM-1


  2. 同理，搭建第二套ZStack的云路由网络，并使用该云路由网络创建一台私有云云主机，例如VM-2。
    创建的云主机如Figure 3所示：
    Figure 3. VM-2


  3. 检测VM-1与VM-2的连通性。
    • 登录VM-1，尝试SSH默认的22端口远程登录VM-2失败，也不能ping通VM-2。

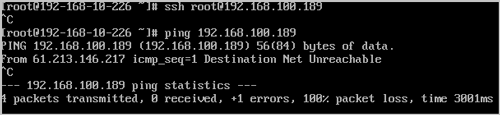

      如Figure 4所示：
      Figure 4. VM-1尝试连通VM-2失败


    • 登录VM-2，尝试连通VM-1亦失败。
  4. 在第一套ZStack中创建IPsec隧道。
    1. 创建IPsec隧道-1。
      ZStack网络服务 > IPsec隧道，进入IPsec隧道界面，点击创建IPsec隧道，在弹出的创建IPsec隧道界面，可参考以下示例输入相应内容：
      • 名称：设置IPsec隧道名称，例如IPsec隧道-1
      • 简介：可选项，可留空不填
      • 选择虚拟IP：通过虚拟IP提供IPsec服务
        使用虚拟IP的方法有以下两种：
        • 新建虚拟IP：
          如选择新建虚拟IP，需设置以下内容：
          • 网络：选择提供虚拟IP的公有网络
          • 指定IP：可选项，可指定虚拟IP；若留空不填，系统会自动分配虚拟IP

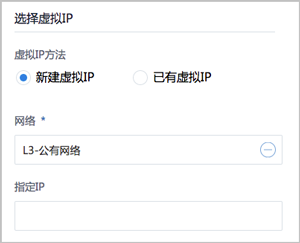

          如Figure 5所示：
          Figure 5. 新建虚拟IP


        • 已有虚拟IP：
          如选择已有虚拟IP，需设置以下内容：
          • 虚拟IP：选择已有的虚拟IP地址
          如Figure 6所示：
          Figure 6. 已有虚拟IP


        Note: 云路由器提供的系统虚拟IP支持用于IPsec服务。
      • 本地子网：选择本地云路由挂载的私有网络，如果云路由仅挂载一个私网则会默认选中该私网
      • 远端网络IP：填写远端网络用于IPsec服务的公网IP
      • 远端网络CIDR：填写远端网络指定的私有网络CIDR
      • 认证密钥：设置密钥，建议设置强度较高的密钥
      • 高级选项：可对高级选项进行设置，以下默认选项为可连通双边私网的选项
        • 认证模式：psk（默认）
        • 工作模式：tunnel（默认）
        • IKE 验证算法：sha1（默认）
        • IKE 加密算法：3des（默认）
        • IKE 完整前向保密：2（默认）
        • 传输安全协议：esp（默认）
        • ESP 认证算法：sha1（默认）
        • ESP 加密算法：3des（默认）
        • 完全正向保密(PFS)：dh-group2（默认）
        Note:
        • 如果客户场景设计ZStack私有云的云路由与支持IPsec隧道的第三方设备对接，则需两端协商具体的高级配置信息。
        • 创建IPsec隧道时，需根据远端网络设备IPsec配置内容，调整本地高级设置内容。
      如Figure 7所示：
      Figure 7. 创建IPsec隧道-1


    2. IPsec隧道-1创建完成。

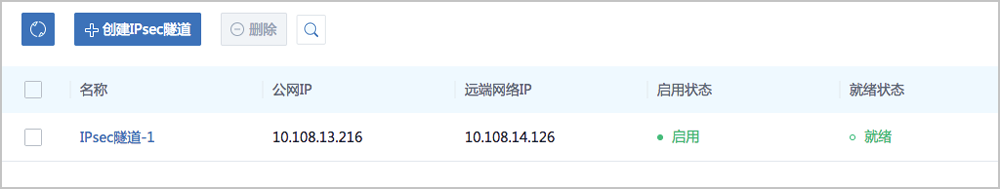

      如Figure 8所示：
      Figure 8. IPsec隧道-1


  5. 同理，在第二套ZStack中创建IPsec隧道。
    1. 创建IPsec隧道-2。

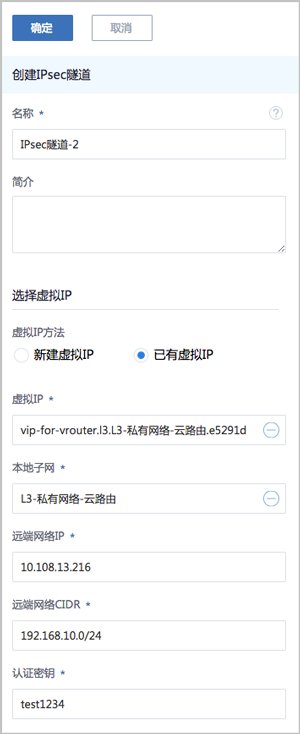

      如Figure 9所示：
      Figure 9. 创建IPsec隧道-2


    2. IPsec隧道-2创建完成。
      如Figure 10所示：
      Figure 10. IPsec隧道-2


  6. 检测VM-1与VM-2的连通性。
    • 登录VM-1，可通过SSH默认的22端口远程登录VM-2，以及ping通VM-2。

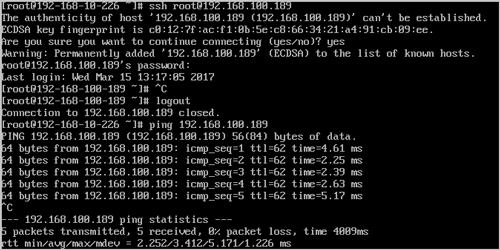

      如Figure 11所示：
      Figure 11. VM-1成功连通VM-2


    • 登录VM-2，亦可通过SSH默认的22端口远程登录VM-1，以及ping通VM-1。

    至此，IPsec隧道的使用方法介绍完毕。
