自定义拓扑

自定义拓扑界面

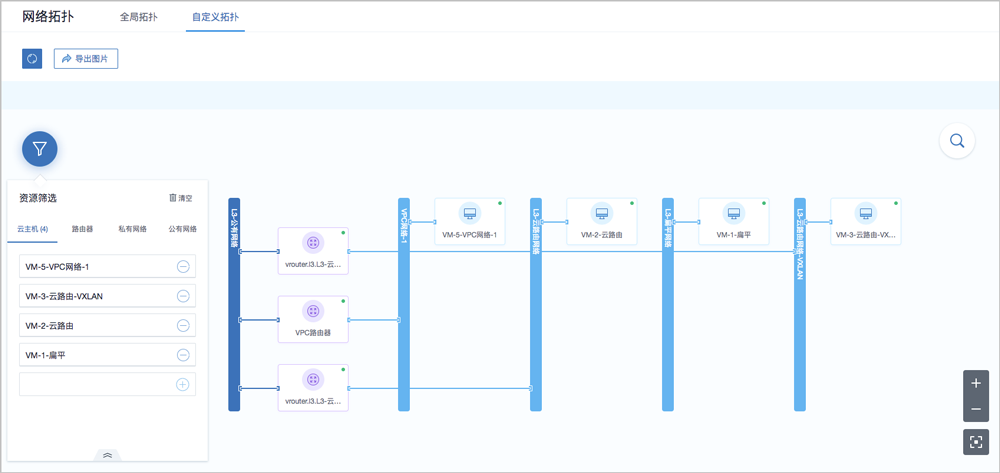

在ZStack私有云主菜单，点击网络资源 > 网络拓扑 > 自定义拓扑，进入自定义拓扑界面，如Figure 1所示：

自定义拓扑支持的操作

自定义拓扑支持以下操作：

• 指定资源生成拓扑并查看：通过指定资源【目前包括：云主机、路由器（云路由器/VPC路由器）、私有网络、公有网络】，生成相应的拓扑，并直观查看。
• 刷新：点击界面左上方刷新按钮，可显示当前最新拓扑。
• 导出图片：点击界面左上方导出图片按钮，支持当前拓扑以png格式图片导出。
• 搜索：点击界面右上方搜索按钮，弹出搜索框，支持按资源类别以及资源属性进行搜索。
  • 需提前生成自定义拓扑，该搜索操作针对当前自定义拓扑上的资源进行搜索。
  • 资源类别目前支持：云主机、路由器（云路由器/VPC路由器）、私有网络、公有网络。
  • 资源属性目前支持：资源名称、资源UUID、IP地址、弹性IP。
• 放大/缩小：点击界面右下方放大/缩小按钮，可将当前拓扑进行放大/缩小查看。
• 还原：点击界面右下方还原按钮，可将放大/缩小的拓扑还原至默认尺寸查看。
• 选中资源高亮显示：当选中某一资源，可对该资源及其关联资源进行高亮突出。
• 资源信息悬浮显示：当鼠标悬浮至某一资源上，该资源相关信息将自动浮现。
• 打开控制台：当鼠标悬浮至某一资源上，该资源相关信息自动浮现，点击右上角控制台按钮，可进入控制台。
• 路由器/云主机状态显示：通过路由器/云主机右上角圆点的颜色变化可实时掌握其运行状态，详情请参考Table 1。
