大屏监控

ZStack支持数据中心大屏监控特性。

如Figure 1所示，点击首页右上方的大屏监控入口按钮，可在新页面打开大屏监控界面，对所有区域的数据中心实时资源状态进行统一直观展示，如Figure 2所示：
Figure 1. 大屏监控入口

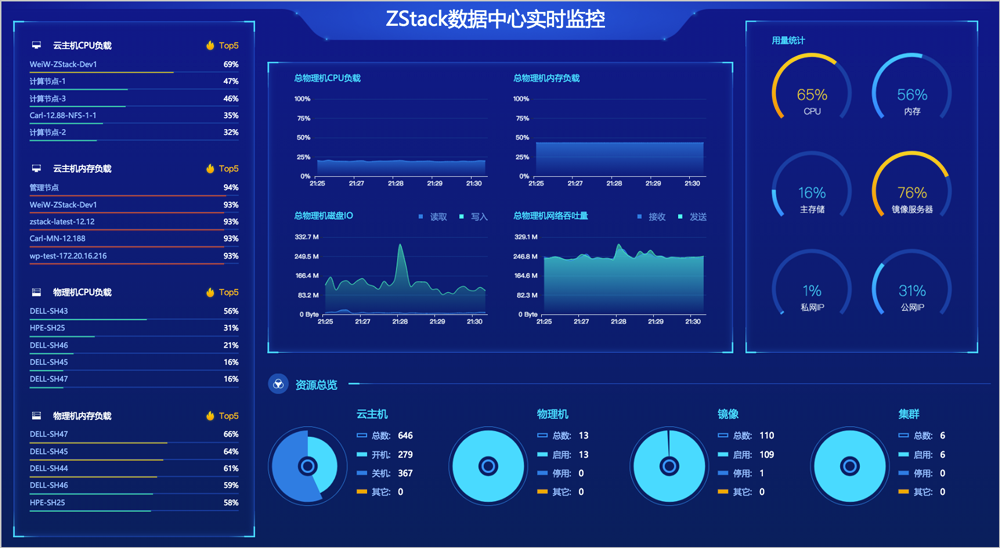

Figure 2. 大屏监控


大屏监控主要分为四大部分：
  1. 左侧：Top5云主机CPU负载、Top5云主机内存负载、Top5物理机CPU负载、Top5物理机内存负载

    通过对所有区域数据中心的云主机、物理机的CPU、内存资源使用情况进行统计分析，以云主机CPU负载、云主机内存负载、物理机CPU负载、物理机内存负载为指标，分别挑选出各指标下负载压力最高的前五台机器，进行实时展示监控。实时显示的百分比排行榜结合进度条的蓝、黄、红三色提示，可直观告知用户当前哪些机器资源告急。

    如Figure 3所示：

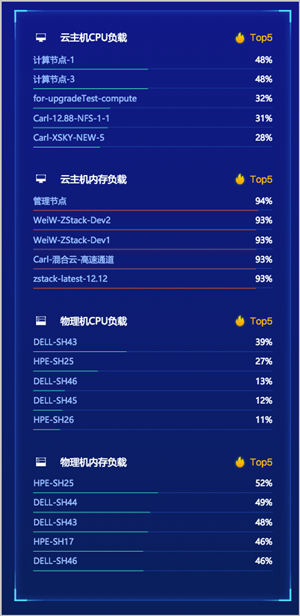

    Figure 3. 云主机、物理机负载压力最高的实时Top5


  2. 中间上侧：总物理机的CPU负载、内存负载、磁盘IO、网络吞吐量

    通过对所有区域数据中心的全部物理机的CPU、内存、磁盘、网络资源使用情况进行统计分析，以全部物理机的总CPU负载压力、总内存负载压力、总磁盘IO性能、以及总网络吞吐性能为指标，分别进行实时展示监控。实时显示的动态曲线图结合不同监控项目的颜色区分，可直观告知用户当前全部物理机的整体资源使用状态以及性能状态。

    如Figure 4所示：

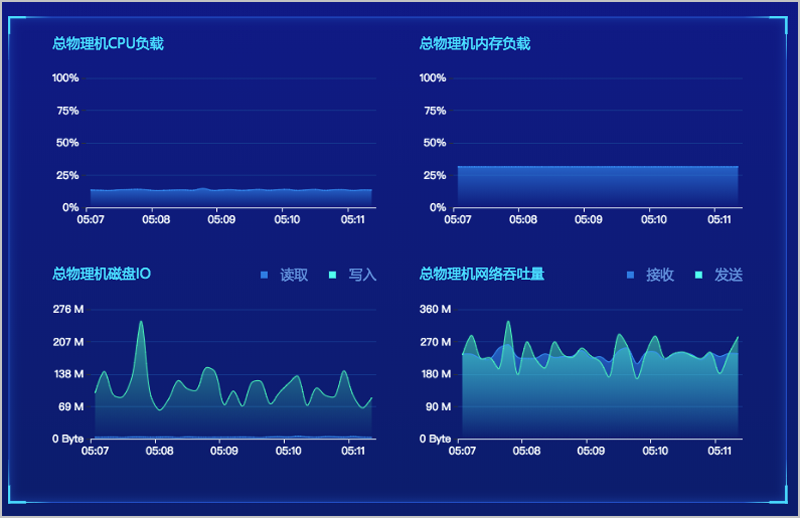

    Figure 4. 总物理机的实时资源使用率和性能监控


  3. 右侧：CPU、内存、主存储、镜像服务器、私网IP、公网IP的实时资源用量统计

    通过对所有区域数据中心的相关物理资源使用情况进行统计分析，挑选出CPU、内存、主存储、镜像服务器、私网IP、公网IP等资源，对它们的资源用量分别进行实时展示监控，实时显示的百分比结合进度条的蓝、黄、红三色提示可直观告知用户当前资源的使用量。

    如Figure 5所示：
    Figure 5. 物理资源实时用量统计


  4. 下侧：云主机、物理机、镜像、集群的实时资源总览

    通过对所有区域数据中心的云主机、物理机、镜像、集群等资源使用情况进行统计分析，对它们的资源总用量分别进行实时展示监控。

    如Figure 6所示：

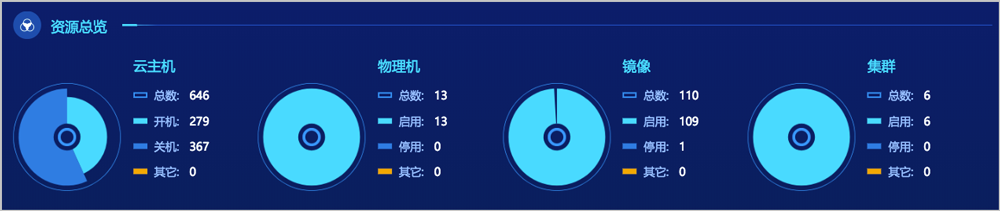

    Figure 6. 云主机、物理机、镜像、集群的实时资源总览


大屏标题支持自定义编辑，点击设置 > 自定义UI，在自定义UI界面编辑即可。详情请参考自定义UI章节。

注意事项

  • 手动登出管理节点，大屏会停止工作。
  • 管理节点自动登出后，大屏正常工作；重新登录后，需要重启大屏。
  • 终端锁屏后，大屏会停止工作。
