安全组

安全组：给云主机提供三层网络防火墙控制，控制TCP/UDP/ICMP等数据包进行有效过滤，对指定网络的指定云主机按照指定的安全规则进行有效控制。
  • 扁平网络、云路由网络和VPC均支持安全组服务，安全组服务均由安全组网络服务模块提供，使用方法均相同：使用iptables进行云主机防火墙的安全控制。
  • 安全组实际上是一个分布式防火墙；每次规则变化、加入/删除网卡都会导致多个云主机上的防火墙规则被更新。
安全组规则：
  • 安全组规则按数据包的流向分为两种类型：
    • 入方向（Ingress）：代表数据包从外部进入云主机。
    • 出方向（Egress）：代表数据包从云主机往外部发出。
  • 安全组规则对通信协议支持以下类型：
    • ALL：表示涵盖所有协议类型，此时不能指定端口。
    • TCP：支持1-65535端口。
    • UDP：支持1-65535端口。
    • ICMP：默认起始结束端口均为-1，表示支持全部的ICMP协议。
  • 安全组规则支持对数据来源的限制，目前源可以设置为CIDR和安全组。
    • CIDR作为源：仅允许指定的CIDR才可通过
    • 安全组作为源：仅允许指定的安全组内的云主机才可通过
    注： 如果两者都设置，只取两者交集。

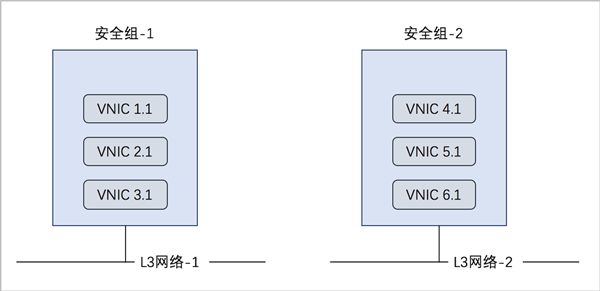

如图 1所示：
图 1. 安全组


安全组的使用方法

使用安全组的基本流程为：选择三层网络，设置相应的防火墙规则，选择指定的云主机加入规则中。

创建安全组

在ZStack私有云主菜单，点击 网络服务 > 安全组，进入安全组界面，点击创建安全组，在弹出的创建安全组界面，可参考以下示例输入相应内容：
  • 名称：设置安全组名称
  • 简介：可选项，可留空不填
  • 网络：选择已创建的三层私有网络
  • 规则：可选项，防火墙规则可在创建安全组时直接设置，也可在创建安全组后再设置
  • 网卡：可选项，选择云主机网卡加入安全组，云主机网卡可在创建安全组时直接添加，也可在创建安全组后再添加

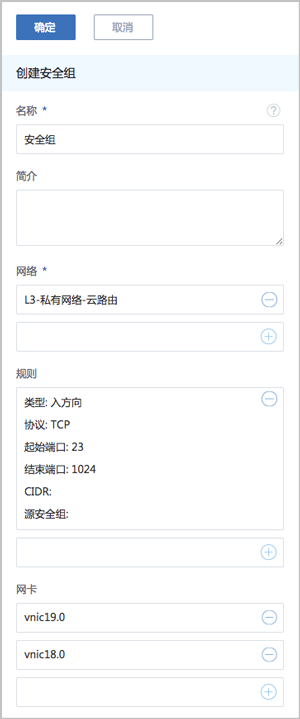

如图 2所示：
图 2. 创建安全组


设置安全组规则

以创建安全组时直接设置安全组规则为例。在创建安全组界面，点击规则栏里的加号按钮，弹出设置规则界面，可参考以下示例输入相应内容：
  • 类型：选择安全组规则类型，例如入方向
  • 协议：选择协议类型，例如TCP
  • 开始端口：可从1-65535端口之间选择一个端口作为开始端口，例如23
  • 结束端口：可从1-65535端口之间选择一个端口作为结束端口，例如1024
  • CIDR：可选项，仅允许指定的CIDR才可通过，可留空不填
  • 源安全组：可选项，仅允许指定的安全组内的云主机才可通过，可留空不填

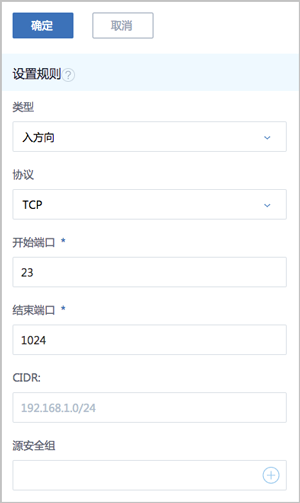

如图 3所示：
图 3. 设置规则


添加云主机网卡到安全组

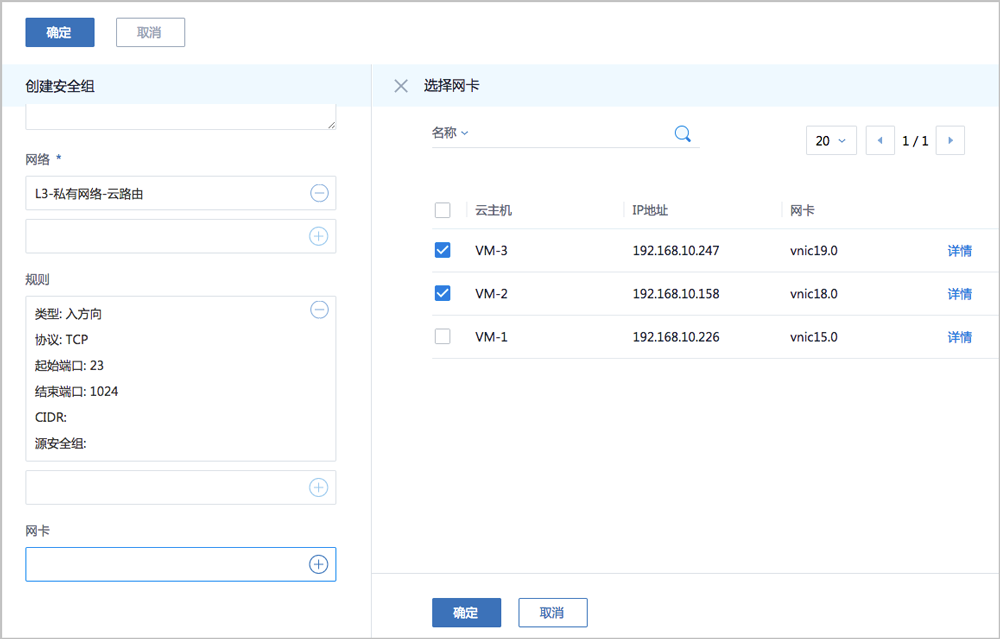

以创建安全组时直接添加云主机网卡为例。在创建安全组界面，点击网卡栏里的加号按钮，弹出选择网卡界面，选择需要添加的云主机网卡。

如图 4所示：
图 4. 添加云主机网卡到安全组


安全组支持的操作

安全组支持以下操作：
  • 修改名称和简介：修改端口转发规则的名称和简介。
  • 加载三层网络：安全组支持挂载到多个三层网络，它们会共享相同的安全组规则。
  • 卸载三层网络：将安全组上的三层网络卸载。
  • 添加规则：添加新的安全组规则到安全组。
  • 删除规则：将安全组上的安全组规则删除。
  • 绑定云主机网卡：安全组支持挂载到多个云主机，它们会共享相同的安全组规则。
  • 解绑云主机网卡：将安全组上的云主机网卡解绑。
  • 删除：删除安全组，将自动删除所有的安全组规则和相关安全组服务。
  • 审计：查看此安全组的相关操作。

安全组的约束条件

安全组有以下约束条件：
  • 安全组可以挂载到多个云主机，它们会共享相同的安全组规则。
  • 安全组可以挂载到多个三层网络，它们会共享相同的安全组规则。
  • 安全组支持白名单机制，即设置的所有规则均为允许机制，一旦对指定端口设置了允许机制，那么没有被允许的端口就无法通过。
  • 新建安全组时，默认配置了两条规则（即：协议类型为ALL的进口规则和出口规则），用于设置组内互通。用户可以删除这两条默认规则，取消组内互通。
  • 新建安全组时，如果没有设置任何规则，则默认所有的外部访问均禁止进入安全组内的云主机，安全组内云主机访问外部不受限制。
