VxlanNetwork

VXLAN Pool创建完毕后，可基于VXLAN Pool创建VxlanNetwork，每个VxlanNetwork对应了VXLAN Pool里面的一个Vni。

VXLAN网络特性

  • VXLAN网络是建立在物理IP网络之上的虚拟网络，使用UDP封装五十个字节的报文头。
  • 使用24位VXLAN网络标识符， 最大支持16M个逻辑网络。
  • 使用UDP封装在三层物理网络上建立的二层逻辑网络。
  • VXLAN可跨越物理三层网络。
  • 使用IP多播封装广播和多播报文。

创建VxlanNetwork

在ZStack私有云主菜单，点击网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，可参考以下示例输入相应内容：
  • 名称：设置VxlanNetwork名称
  • 简介：可选项，可留空不填
  • 类型：选择VxlanNetwork
  • VXLAN网络池：选择所在的VXLAN Pool
  • Vni：可选项，可从VXLAN Pool中选择指定的Vni，若留空不填，则由ZStack动态随机分配

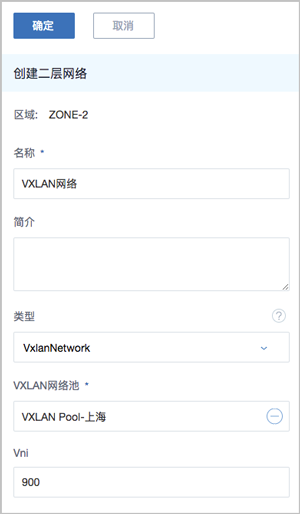

如Figure 1所示：
Figure 1. 创建VxlanNetwork
