VXLAN Pool

VXLAN Pool表示使用UDP进行报文封装的VXLAN类型的集合，是基于IP网络组建的大二层网络，可满足大规模云计算中心的需求，最大支持16M个逻辑子网。
  • VXLAN Pool和VxlanNetwork共同提供了VxlanNetwork类型的配置，使用VxlanNetwork需先创建VXLAN Pool，VxlanNetwork对应了VXLAN Pool里的一个虚拟网络。
  • VXLAN Pool最大可支持16777216（16M）个虚拟网络。其Vni（VXLAN网络ID）范围可从1-16777216设置。
  • 在创建VXLAN Pool时，如果需要加载到相应集群，则需设置相应的VTEP（VXLAN隧道端点）。
  • VTEP一般对应于集群内计算节点中的某一网卡的IP地址，ZStack对VTEP的设置基于相应的CIDR进行配置，例如：
    • 假定计算节点某网卡的IP为10.12.0.8，子网掩码为255.0.0.0，网关为10.0.0.1，则VTEP输入的CIDR应为10.0.0.1/8；
    • 假定计算节点某网卡的IP为172.20.12.13，子网掩码为255.255.0.0，网关为172.20.0.1，则VTEP输入的CIDR应为172.20.0.1/16。
  • VXLAN Pool与集群进行挂载时，检查的是VTEP相关的IP地址，与物理的二层设备无关。

创建VXLAN Pool

在ZStack私有云主菜单，点击网络资源 > 二层网络资源 > VXLAN Pool，进入VXLAN Pool界面，点击创建VXLAN Pool，在弹出的创建VXLAN Pool界面，可参考以下示例输入相应内容：
  • 名称：设置VXLAN Pool名称
  • 简介：可选项，可留空不填
  • 起始Vni：VxlanNetwork的起始ID，可输入1-16777214之间的数字
  • 结束Vni：VxlanNetwork的结束ID，可输入1-16777214之间的数字，需大于或等于起始Vni
    Note: ZStack将最后两个Vni（即：16777215、16777216）作为系统保留。
  • 集群：可选项，选择需要加载的集群
    Note:
    • 可在创建VXLAN Pool时加载集群，也可在创建VXLAN Pool后再加载集群；
    • 加载集群时，集群内计算节点上应该存在VTEP对应的子网内IP。
  • VTEP CIDR：输入VTEP对应的CIDR

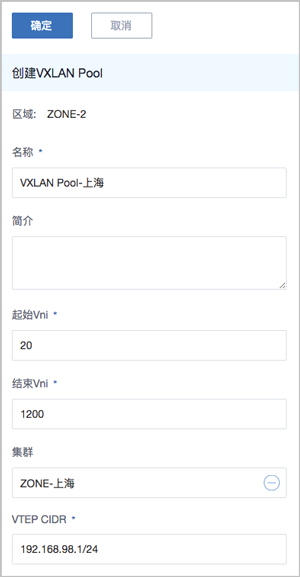

如Figure 1所示：
Figure 1. 创建VXLAN Pool


VXLAN Pool支持的操作

VXLAN Pool支持以下操作：
  • 修改名称：修改VXLAN Pool的名称。
  • 修改简介：修改VXLAN Pool的简介。
  • 加载集群：加载VXLAN Pool到集群，需指定VTEP对应的CIDR，请确保此CIDR在集群内各物理机均存在对应的IP，否则加载会失败。
  • 卸载集群：从集群卸载VXLAN Pool。
  • 删除：删除VXLAN Pool，其对应的子资源VxlanNetwork将被删除，相关的三层网络和云主机的网卡也将被删除。
  • 共享：将此VXLAN Pool共享给指定的普通账户使用。
  • 召回：将此VXLAN Pool从普通账户召回，使其不可见。
  • 全局共享：将此VXLAN Pool共享给全部普通账户使用。
  • 全局召回：将此VXLAN Pool从全部普通账户召回，使其不可见。
  • 创建Vni范围：创建一个Vni范围给VXLAN Pool。
  • 删除Vni范围：从VXLAN Pool中删除一个Vni范围。
  • 创建VXLAN网络：基于VXLAN Pool创建VxlanNetwork，每个VxlanNetwork对应了VXLAN Pool中的一个Vni。
  • 删除VXLAN网络：删除VxlanNetwork，其对应的子资源三层网络将被删除，使用此三层网络的云主机的网卡也将被删除。
  • 审计：查看VXLAN Pool的相关操作。
